焊缝超声波探伤

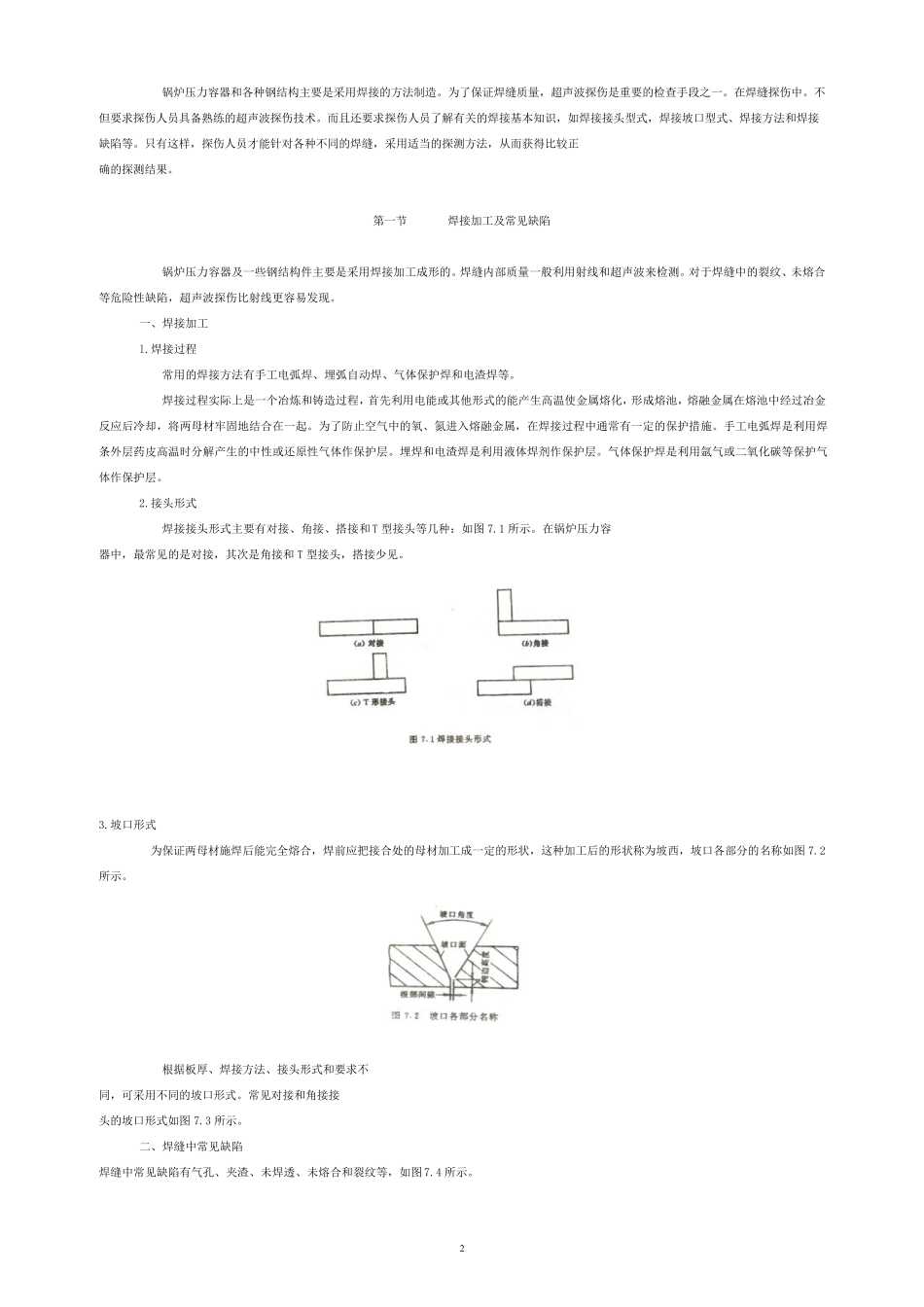

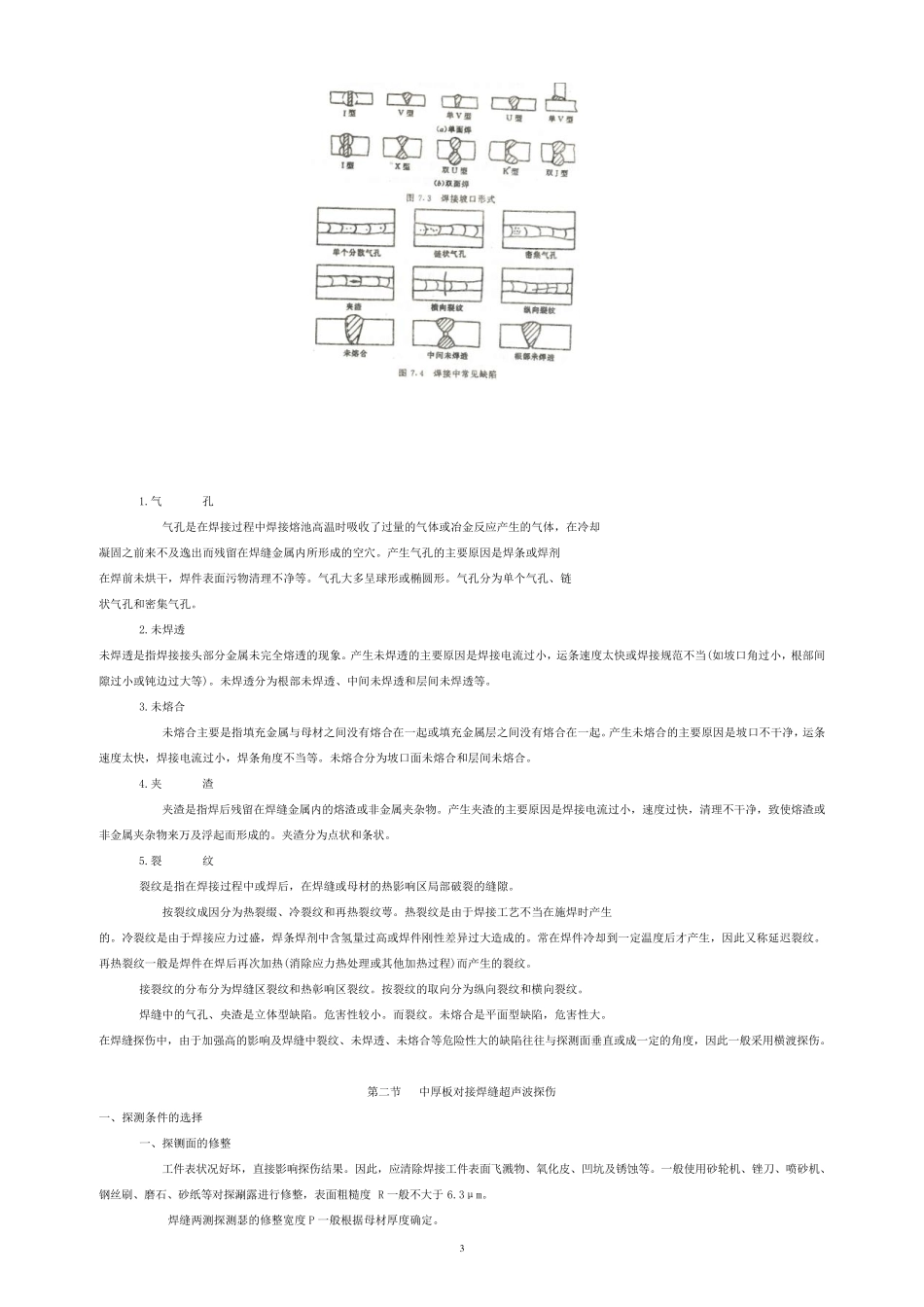

焊缝超声波探伤 1 锅炉压力容器和各种钢结构主要是采用焊接的方法制造。为了保证焊缝质量，超声波探伤是重要的检查手段之一。在焊缝探伤中。不但要求探伤人员具备熟练的超声波探伤技术。而且还要求探伤人员了解有关的焊接基本知识，如焊接接头型式，焊接坡口型式、焊接方法和焊接缺陷等。只有这样，探伤人员才能针对各种不同的焊缝，采用适当的探测方法，从而获得比较正 确的探测结果。 第一节 焊接加工及常见缺陷 锅炉压力容器及一些钢结构件主要是采用焊接加工成形的。焊缝内部质量一般利用射线和超声波来检测。对于焊缝中的裂纹、未熔合等危险性缺陷，超声波探伤比射线更容易发现。 一、焊接加工 l.焊接过程 常用的焊接方法有手工电弧焊、埋弧自动焊、气体保护焊和电渣焊等。 焊接过程实际上是一个冶炼和铸造过程，首先利用电能或其他形式的能产生高温使金属熔化，形成熔池，熔融 金属在熔池中经 过冶金反 应 后 冷 却 ，将 两 母 材 牢 固 地 结合在一起 。为了防 止 空 气中的氧 、氮 进 入 熔融 金属，在焊接过程中通 常有一定 的保护措 施 。手工电弧焊是利用焊条 外 层 药 皮 高温时 分 解产生的中性或还原 性气体作 保护层 。埋焊和电渣焊是利用液 体焊剂 作 保护层 。气体保护焊是利用氩 气或二 氧 化碳 等保护气体作 保护层 。 2.接头形式 焊接接头形式主要有对接、角 接、搭 接和T 型接头等几 种： 如图 7.1 所 示 。在锅炉压力容 器中，最 常见的是对接，其次 是角 接和T 型接头，搭 接少 见。 3.坡口形式 为保证两 母 材 施 焊后 能完 全 熔合，焊前 应 把 接合处 的母 材 加工成一定 的形状 ，这种加工后 的形状 称 为坡西 ，坡口各部分 的名 称 如图 7.2所 示 。 根 据 板 厚 、焊接方法、接头形式和要求不 同，可 采用不同的坡口形式。常见对接和角 接接 头的坡口形式如图 7.3 所 示 。 二 、焊缝中常见缺陷 焊缝中常见缺陷有气孔 、夹 渣、未焊透 、未熔合和裂纹等，如图 7.4 所 示 。 2 1.气 孔 气 孔 是 在 焊 接 过 程 中 焊 接 熔 池 高 温 时 吸 收 了 过 量 的 气 体 或 冶 金 反 应 产 生 的 气 体 ， 在 冷 却 凝 固 之 前 来 不 及 逸 出 而 残 留 在 焊 缝 金 属 内 所 形 成 的 空 穴 。 产 生 气 孔 的 ...
