焊缝超声波检测规程

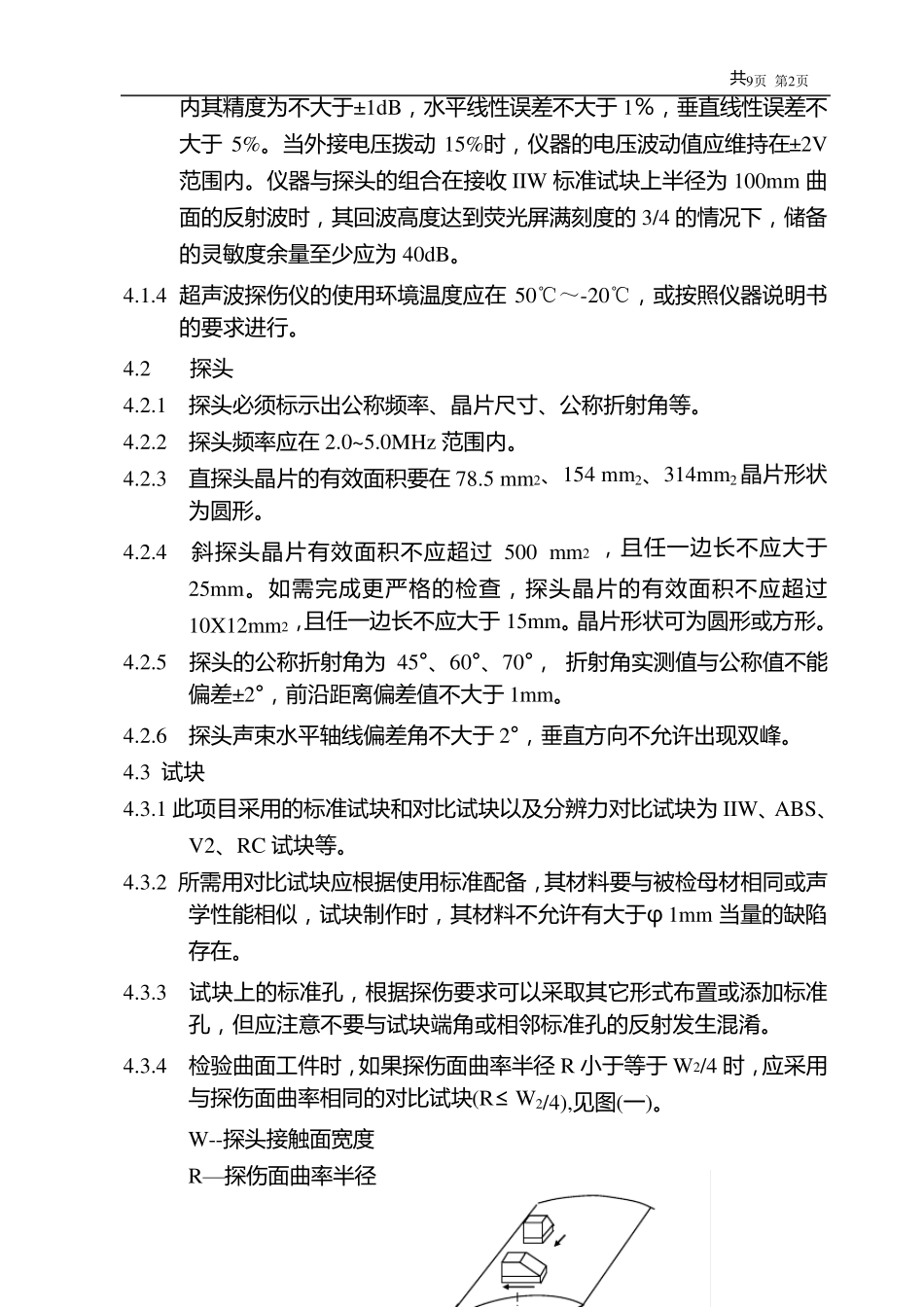

共 9页 第1页 焊 缝 超 声 波 检 测 规 程 1 目 的 1.1 本 规 程 是 为 了 准 确 地 检 出 焊 缝 、热影响区和邻近母材中各种缺陷，以及对缺陷大小、性质等级评定而编制。 1.2 实施本 规 程 采用 A 型脉冲反射式超声波探伤仪，手工探头接触法进行探伤，探伤时可采用斜探头法，也可采用直探头法，还可以两种方法都采用，具体根椐结构焊 缝 而定。 2 参 考 标 准 JGJ81-2002 建筑钢结构焊 接规 程 GB11345-89 焊 缝 手工超声波探伤方法和探伤结果分级 GB/T3323-2005 金属熔化焊 对接接头射线照相和探伤结果分级 JB/T4730.3 承压设备无损检 测 GB/T2694 输电线路铁塔制造技术条件 3 超 声 检 测 人员 3.1 从事焊 缝 检 测的检 验人员，必须掌握超声波检 测的基础知识，具有足够 的焊 缝 超声波检 测经 验，同 时还必须掌握一 定的金属材料 和焊 接基础知识。 3.2 焊 缝 超声波检 测人员应 按 有关 规 程 或 技术条件经 过 严 格 培 训 和考 核 ，并 持 有中国 机 械 工程 学 会 无损检 测学 会 (或 同 等机 构)颁 发 的 II 级以上资 格 证 书 。 4 检 测 设备 4.1 超声波探伤仪 4.1.1 超声波探伤仪由 计 量 部 门 检 定有效 方可使 用。 4.1.2 使 用 A 型脉冲反射式超声波探伤仪，波型应 清 晰 ，仪器 应 同 时具备单 、双 探头的工作 能 力 ，并 配 有能 连 续 工作 不 小于6 小时的电池 ，荧 光 屏附 有标 定距 离 和波幅 的永 久 性方格 刻 度 ，并 配 有制作 参 考 曲 线的透 明幕 板 。 4.1.3 探伤仪工作 频 率 范 围 至 少 为 1~6MHz，并 配 有衰 减 器 或 增 益 控 制器 ，总 调 节 量 应 大于60dB，步 进级每 档 不 大于2dB，在 不 小于60dB 范 围 共 9页 第2页 内 其 精 度 为 不 大 于 ±1dB， 水 平 线 性 误 差 不 大 于 1％ ， 垂 直 线 性 误 差 不大 于5%。 当 外 接 电 压 拨 动15%时 ， 仪 器 的 电 压 波 动 值 应 维 持 在 ±2V范 围 内 。 仪 器 与 探 头 的 组 合 在 接 收 IIW 标 准 试 块 上 半 径 为 100mm 曲面 的 反 射 波 时 ， 其 回 波 高 度 达 到 荧 光 屏 满 刻 度 的 3/4 的 ...
