焙烧多功能天车运行基本知识

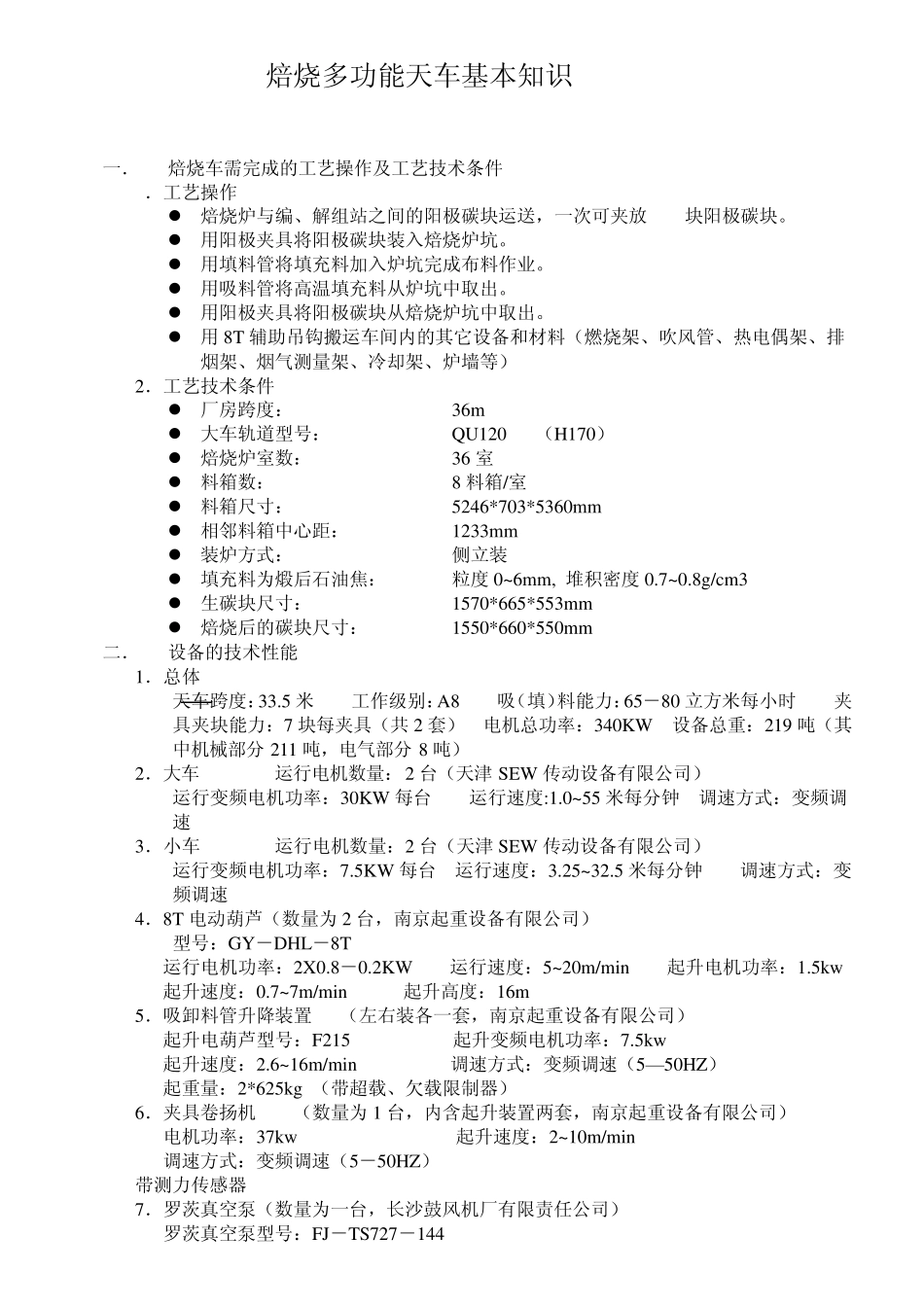

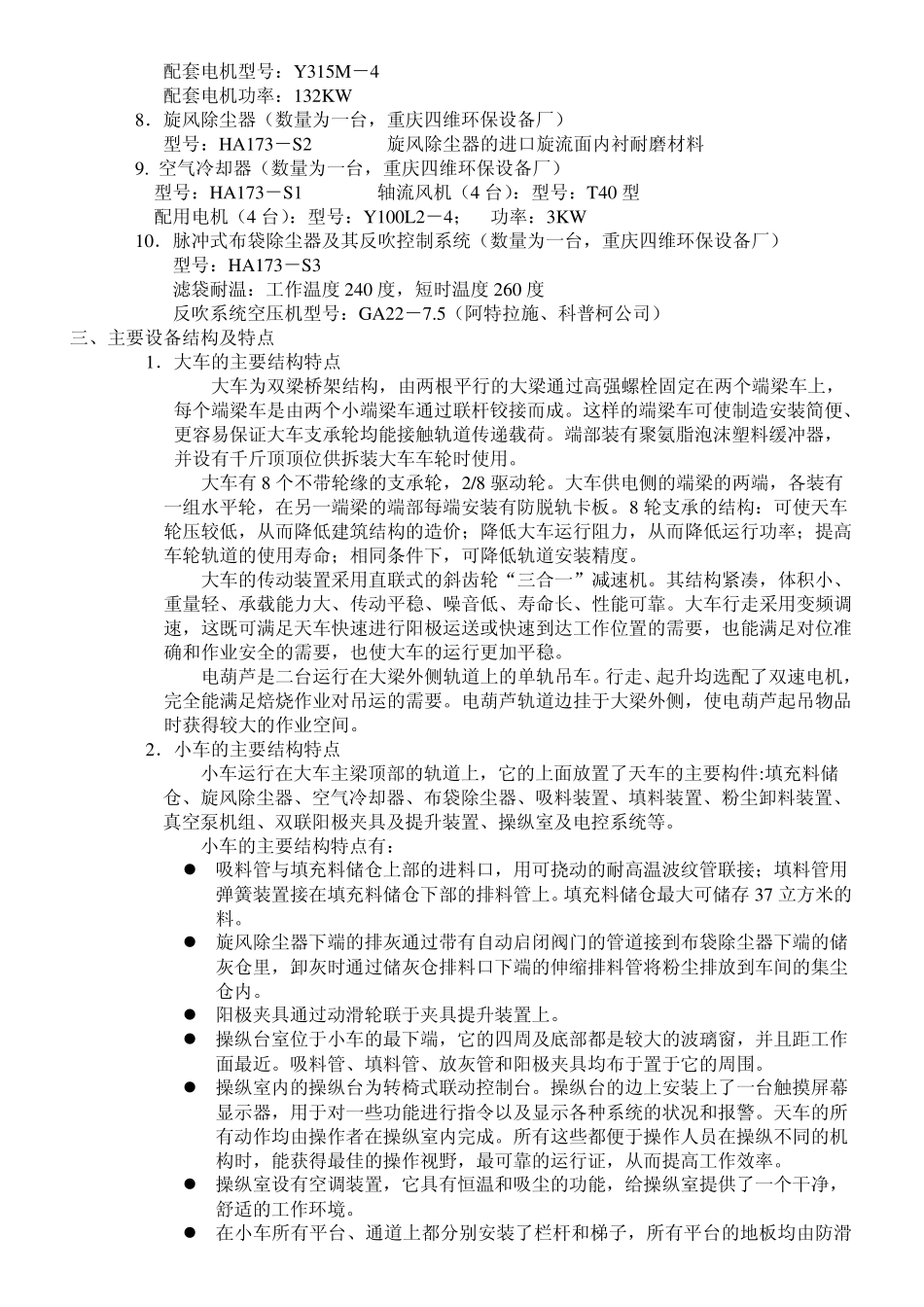

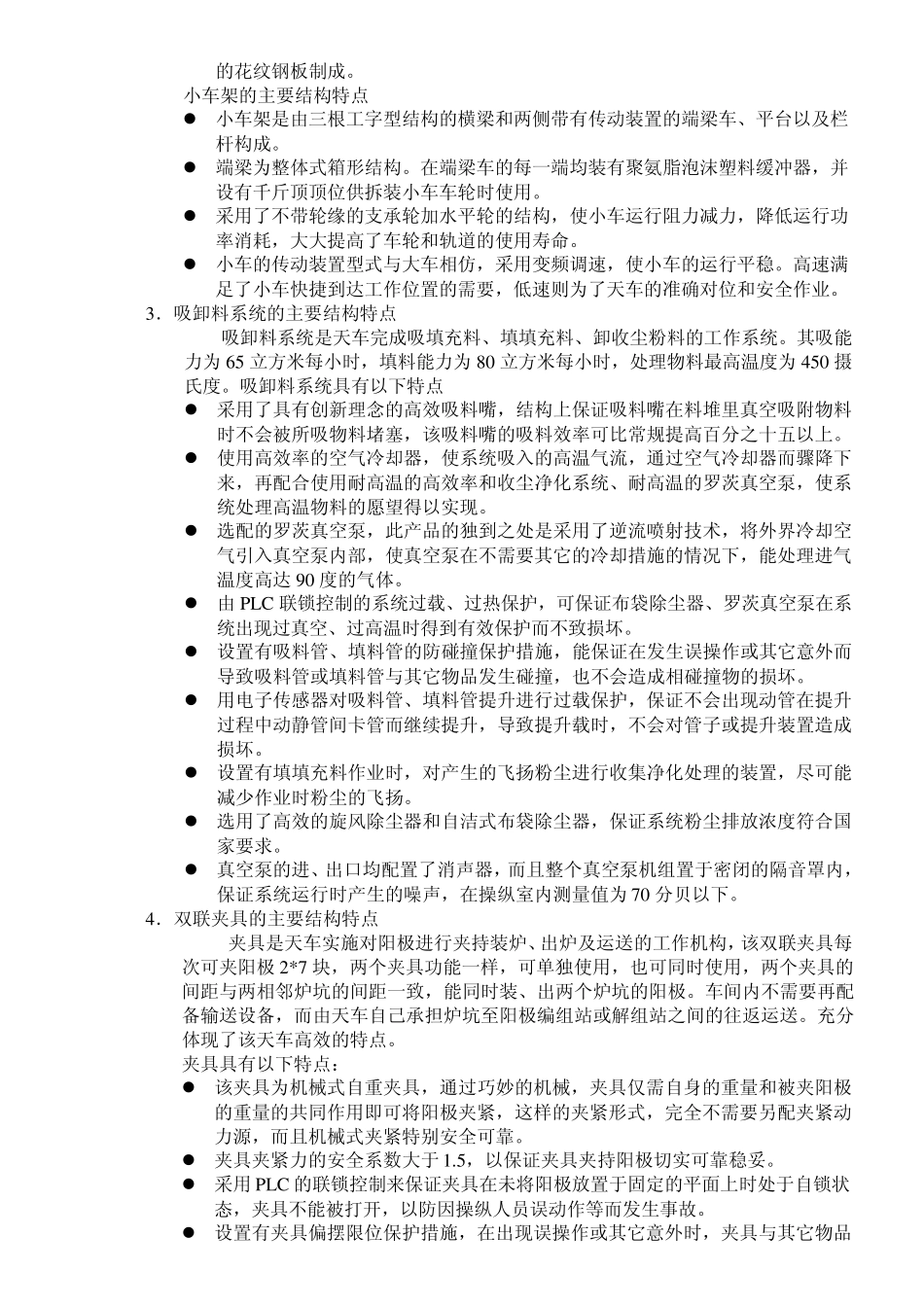

焙烧多功能天车基本知识 一． 焙烧车需完成的工艺操作及工艺技术条件 1．工艺操作  焙烧炉与编、解组站之间的阳极碳块运送，一次可夹放 7*2块阳极碳块。  用阳极夹具将阳极碳块装入焙烧炉坑。  用填料管将填充料加入炉坑完成布料作业。  用吸料管将高温填充料从炉坑中取出。  用阳极夹具将阳极碳块从焙烧炉坑中取出。  用 8T 辅助吊钩搬运车间内的其它设备和材料（燃烧架、吹风管、热电偶架、排烟架、烟气测量架、冷却架、炉墙等） 2．工艺技术条件  厂房跨度： 36m  大车轨道型号： QU120 （H170）  焙烧炉室数： 36 室  料箱数： 8 料箱/室  料箱尺寸： 5246*703*5360mm  相邻料箱中心距： 1233mm  装炉方式： 侧立装  填充料为煅后石油焦： 粒度 0~6mm, 堆积密度 0.7~0.8g/cm3  生碳块尺寸： 1570*665*553mm  焙烧后的碳块尺寸： 1550*660*550mm 二． 设备的技术性能 1．总体 天车跨度：33.5 米 工作级别：A8 吸（填）料能力：65－80 立方米每小时 夹具夹块能力：7 块每夹具（共 2 套） 电机总功率：340KW 设备总重：219 吨（其中机械部分 211 吨，电气部分 8 吨） 2．大车 运行电机数量：2 台（天津 SEW 传动设备有限公司） 运行变频电机功率：30KW 每台 运行速度:1.0~55 米每分钟 调速方式：变频调速 3．小车 运行电机数量：2 台（天津 SEW 传动设备有限公司） 运行变频电机功率：7.5KW 每台 运行速度：3.25~32.5 米每分钟 调速方式：变频调速 4．8T 电动葫芦（数量为 2 台，南京起重设备有限公司） 型号：GY－DHL－8T 运行电机功率：2X0.8－0.2KW 运行速度：5~20m/min 起升电机功率：1.5kw起升速度：0.7~7m/min 起升高度：16m 5．吸卸料管升降装置 （左右装各一套，南京起重设备有限公司） 起升电葫芦型号：F215 起升变频电机功率：7.5kw 起升速度：2.6~16m/min 调速方式：变频调速（5—50HZ） 起重量：2*625kg （带超载、欠载限制器） 6．夹具卷扬机 （数量为 1 台，内含起升装置两套，南京起重设备有限公司） 电机功率：37kw 起升速度：2~10m/min 调速方式：变频调速（5－50HZ） 带测力传感器 7．罗茨真空泵（数量为一台，长沙鼓风机厂有限责任公司） 罗茨真空泵型号：FJ－TS727－144 配套电机型号：Y315M－4 配套电机功率：132KW 8．旋风除尘器（数量为一台，重庆四维环...
