焦炉的结构和设备知识2

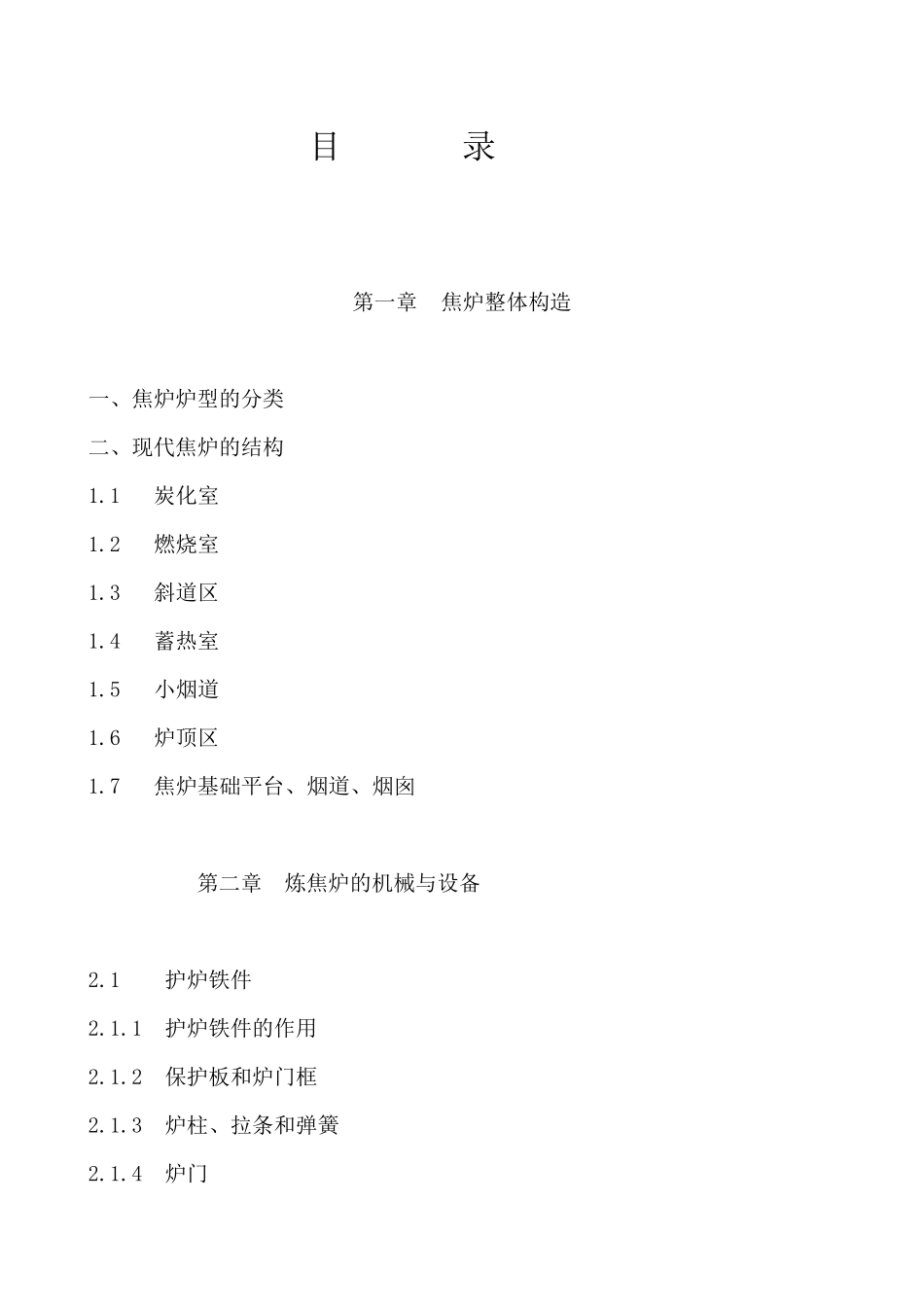

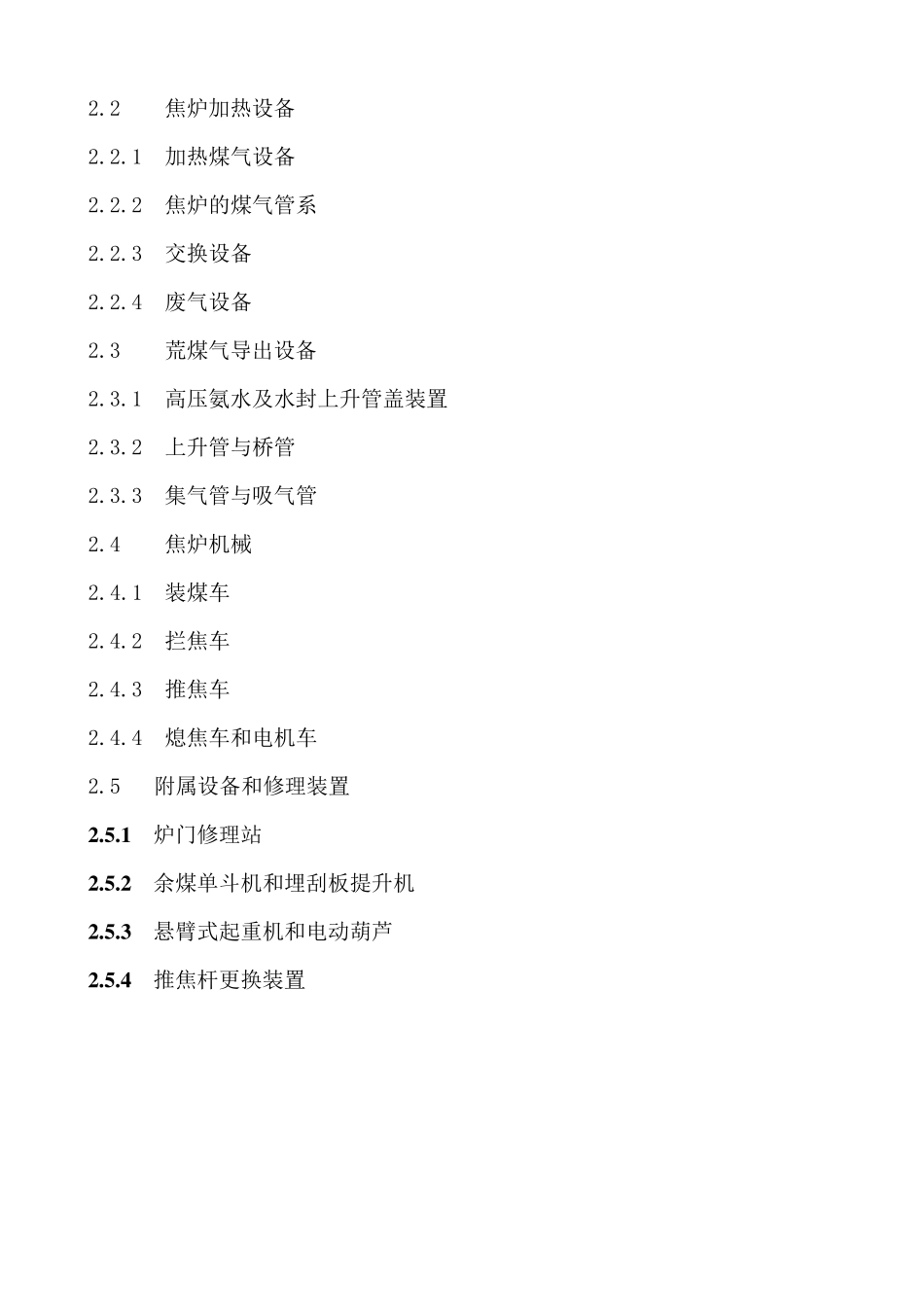

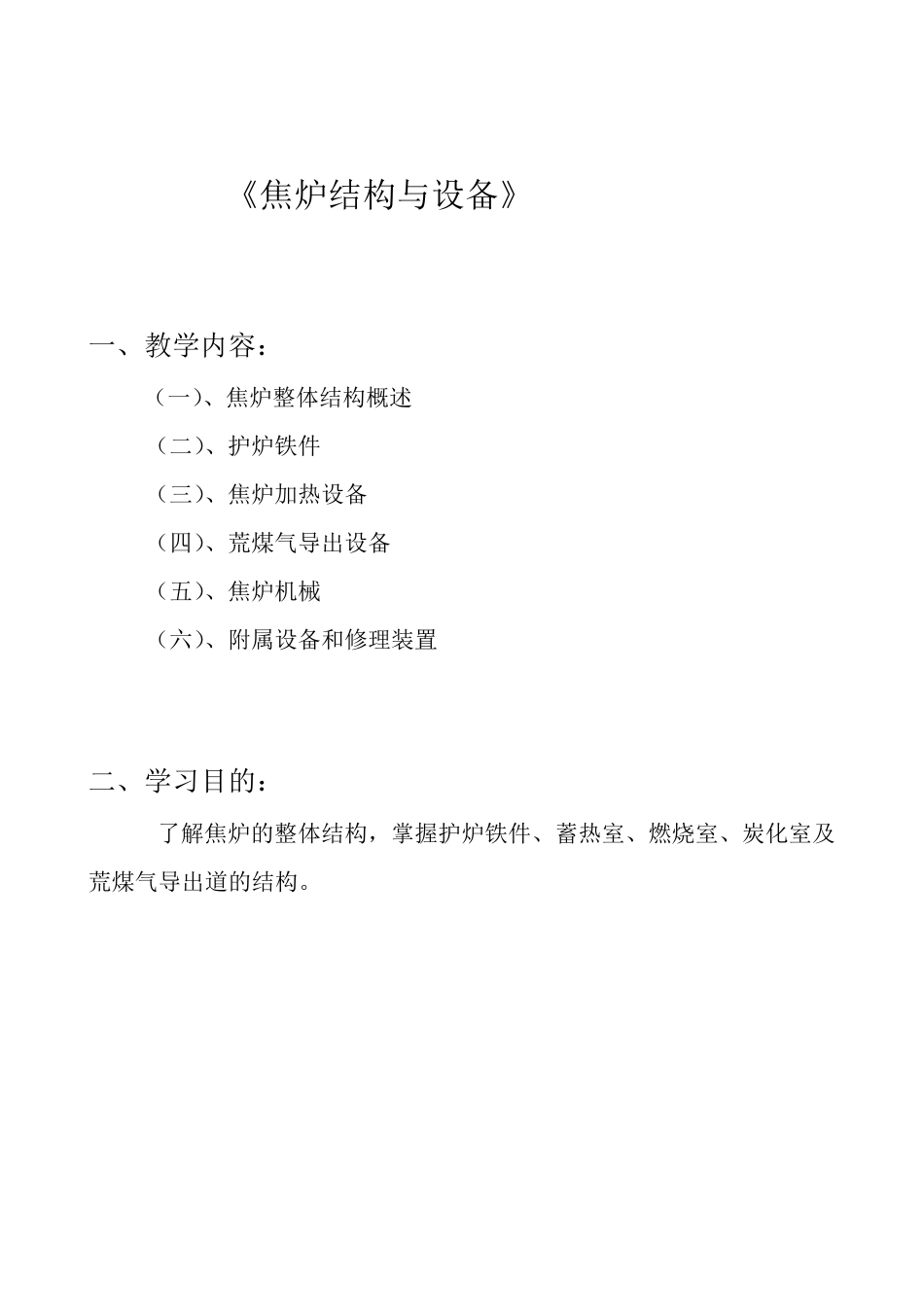

《焦炉结构与设备》 一、教学内容： （一）、焦炉整体结构概述 （二）、护炉铁件 （三）、焦炉加热设备 （四）、荒煤气导出设备 （五）、焦炉机械 （六）、附属设备和修理装置 二、学习目的： 了解焦炉的整体结构，掌握护炉铁件、蓄热室、燃烧室、炭化室及荒煤气导出道的结构。 目 录 第一章 焦炉整体构造 一、焦炉炉型的分类 二、现代焦炉的结构 1.1 炭化室 1.2 燃烧室 1.3 斜道区 1.4 蓄热室 1.5 小烟道 1.6 炉顶区 1.7 焦炉基础平台、烟道、烟囪 第二章 炼焦炉的机械与设备 2.1 护炉铁件 2.1.1 护炉铁件的作用 2.1.2 保护板和炉门框 2.1.3 炉柱、拉条和弹簧 2.1.4 炉门 2.2 焦炉加热设备 2.2.1 加热煤气设备 2.2.2 焦炉的煤气管系 2.2.3 交换设备 2.2.4 废气设备 2.3 荒煤气导出设备 2.3.1 高压氨水及水封上升管盖装置 2.3.2 上升管与桥管 2.3.3 集气管与吸气管 2.4 焦炉机械 2.4.1 装煤车 2.4.2 拦焦车 2.4.3 推焦车 2.4.4 熄焦车和电机车 2.5 附属设备和修理装置 2 .5 .1 炉门修理站 2 .5 .2 余煤单斗机和埋刮板提升机 2 .5 .3 悬臂式起重机和电动葫芦 2 .5 .4 推焦杆更换装置 第一章 焦炉整体结构 一、焦炉炉型的分类： 现代焦炉因火道结构，加热煤气种类及其入炉方式，实现高向加热均匀性的方法不同等分成许多型式。 因火道结构形式的不同，焦炉可分为二分式焦炉，双联火道焦炉及少数的过顶式焦炉。 根据加热煤气种类的不同，焦炉可分为单热式焦炉和复热式焦炉。 根据煤气入炉的方式不同，焦炉可分为下喷式焦炉和侧入式焦炉。 二、现代焦炉的结构： （一）、现代焦炉虽有多种炉型，但都有共同的基本要求： 1） 焦并长向和高向加热均匀，加热水平适当，以减轻化学产品的裂解损失。 2） 劳动生产率和设备利用率高。 3） 加热系统阻力小，热工效率高，能耗低。 4） 炉体坚固、严密、衰老慢、炉龄长。 5） 劳动条件好，调节控制方便，环境污染少。 （二）、JN 型焦炉及其基础断面 图1.1 JN 型焦炉及其基础断面 现代焦炉主要由炉顶区、炭化室、燃烧室、斜道区、蓄热室、烟道区（小烟道、分烟道、总烟道）、烟囪、基础平台和抵抗墙等部分组成，蓄热室以下为烟道与基础。炭化室与燃烧室相间布置，蓄热室位于其下方，内放格子砖以回收废热，斜道区位于蓄热室顶和燃烧室底之间，通过斜道使蓄热室与燃烧室相通，炭化室与燃烧室之上...
