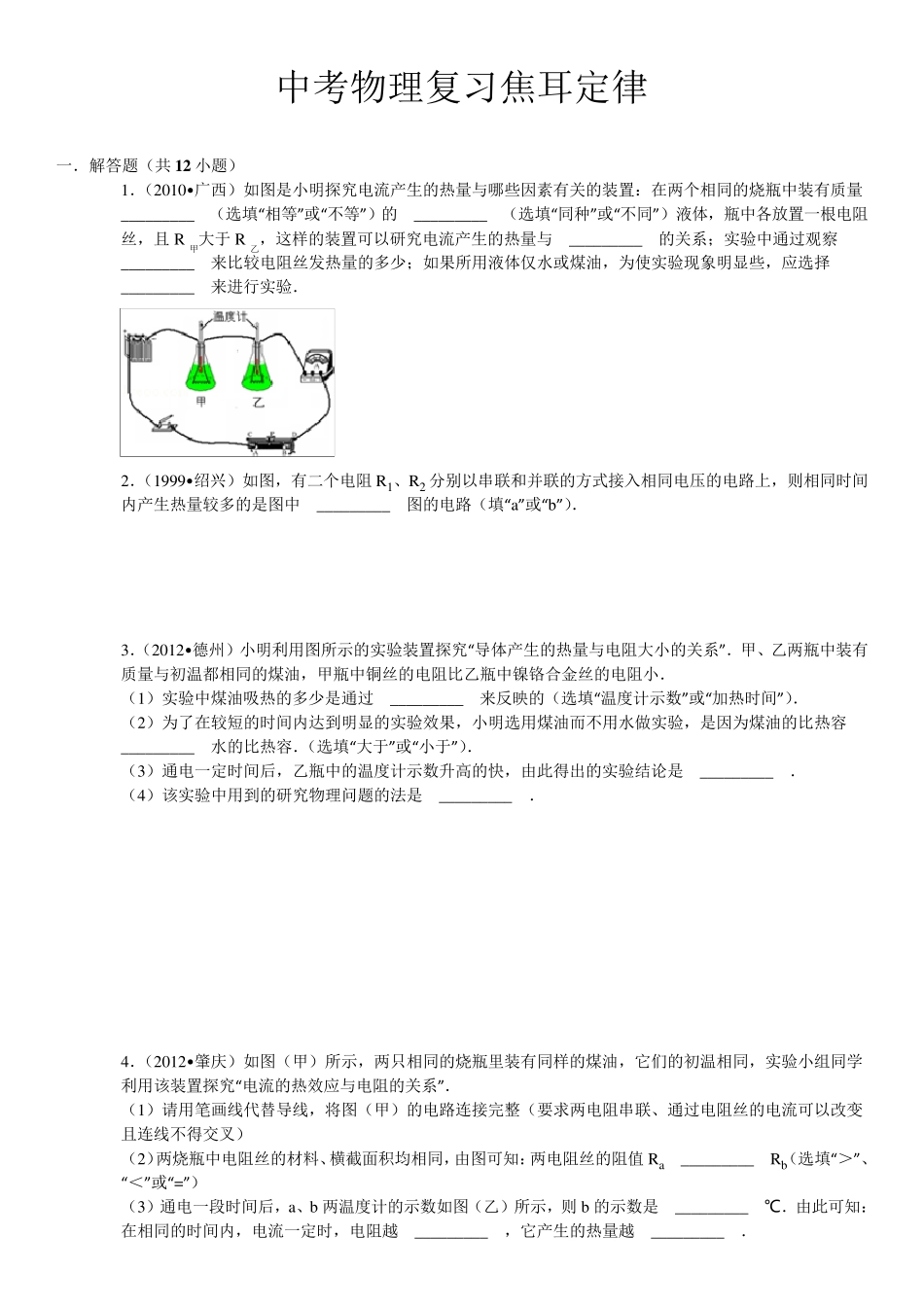

中考物理复习焦耳定律 一．解答题（共12 小题） 1．（2010•广西）如图是小明探究电流产生的热量与哪些因素有关的装置：在两个相同的烧瓶中装有质量 _________ （选填“相等”或“不等”）的 _________ （选填“同种”或“不同”）液体，瓶中各放置一根电阻丝，且R甲大于R乙，这样的装置可以研究电流产生的热量与 _________ 的关系；实验中通过观察 _________ 来比较电阻丝发热量的多少；如果所用液体仅水或煤油，为使实验现象明显些，应选择 _________ 来进行实验． 2．（1999•绍兴）如图，有二个电阻R1、R2 分别以串联和并联的方式接入相同电压的电路上，则相同时间内产生热量较多的是图中 _________ 图的电路（填“a”或“b”）． 3．（2012•德州）小明利用图所示的实验装置探究“导体产生的热量与电阻大小的关系”．甲、乙两瓶中装有质量与初温都相同的煤油，甲瓶中铜丝的电阻比乙瓶中镍铬合金丝的电阻小． （1）实验中煤油吸热的多少是通过 _________ 来反映的（选填“温度计示数”或“加热时间”）． （2）为了在较短的时间内达到明显的实验效果，小明选用煤油而不用水做实验，是因为煤油的比热容 _________ 水的比热容．（选填“大于”或“小于”）． （3）通电一定时间后，乙瓶中的温度计示数升高的快，由此 得 出 的实验结 论 是 _________ ． （4）该 实验中用到的研究物理问 题的法 是 _________ ． 4．（2012•肇 庆 ）如图（甲）所示，两只 相同的烧瓶里 装有同样的煤油，它 们 的初温相同，实验小组 同学利用该 装置探究“电流的热效应与电阻的关系”． （1）请 用笔 画 线 代 替 导线 ，将 图（甲）的电路连 接完 整 （要 求 两电阻串联、通过电阻丝的电流可以改 变且连 线 不得 交 叉 ） （2）两烧瓶中电阻丝的材 料 、横 截 面 积 均 相同，由图可知 ：两电阻丝的阻值 Ra _________ Rb（选填“＞ ”、“＜ ”或“=”） （3）通电一段 时间后，a、b 两温度计的示数如图（乙）所示，则 b 的示数是 _________ ℃．由此 可知 ：在相同的时间内，电流一定时，电阻越 _________ ，它 产生的热量越 _________ ． （4）若将图（甲）的电路改成图（丙）所示，通电一段时间后， _________ 温度计的示数较大．（选填“a”或“b”） 5．（2013•无锡）如图是“探究电流的热效应跟电阻大小关系”的实验装置图．A、B 两瓶煤油中都浸泡...
