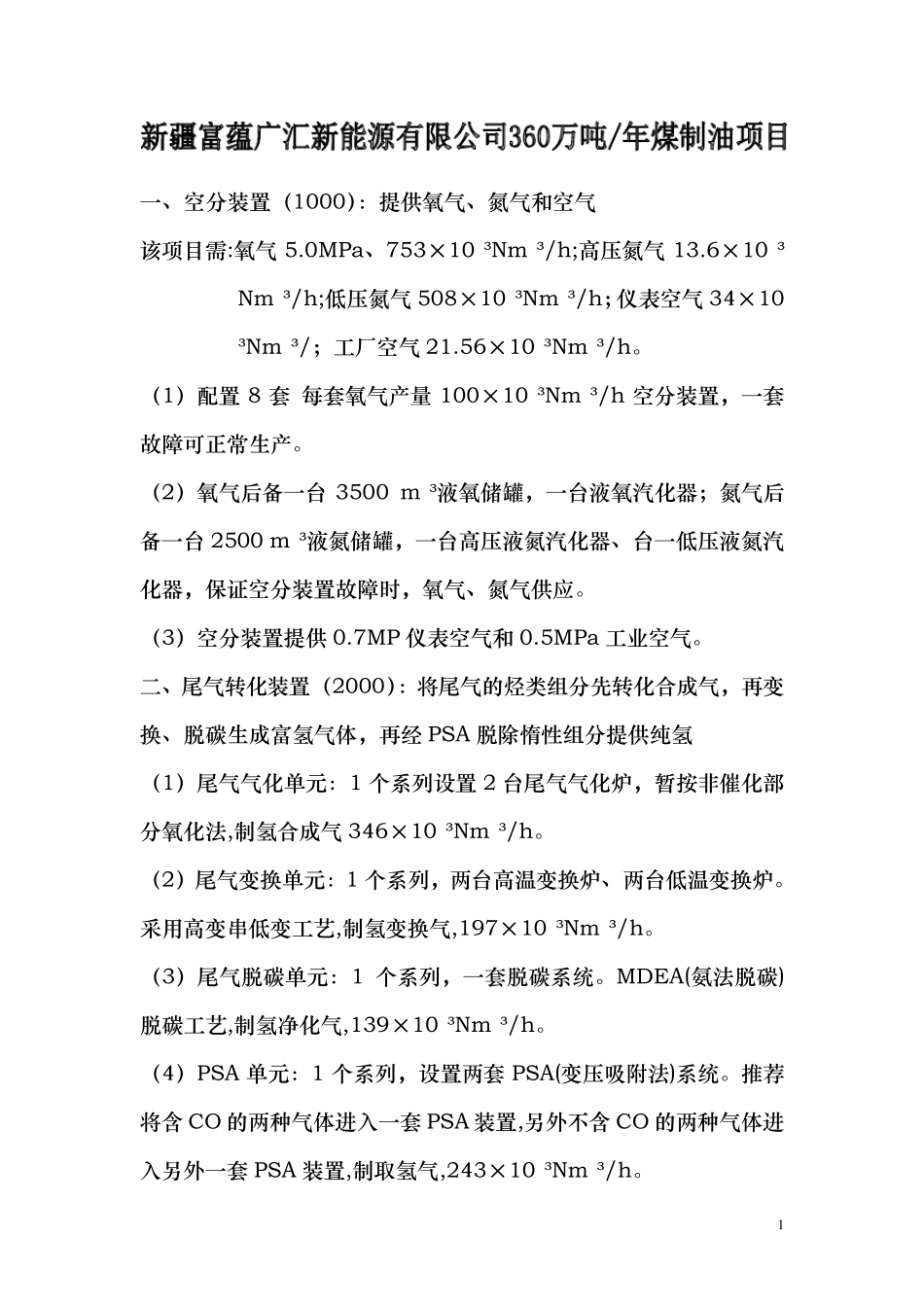

煤制油项目装置设施

1 一、空分装置（1000）：提供氧气、氮气和空气 该项目需:氧气 5.0MPa、753×10 ³Nm ³/h;高 压 氮气 13.6×10 ³Nm ³/h;低 压 氮气 508×10 ³Nm ³/h； 仪 表 空气 34×10 ³Nm ³/； 工 厂 空气 21.56×10 ³Nm ³/h。 （1）配 置 8 套 每 套 氧气产 量100×10 ³Nm ³/h 空分装置， 一套故 障 可 正 常 生 产 。 （2）氧气后 备 一台3500 m ³液 氧储 罐 ， 一台 液 氧汽 化 器 ； 氮气后备 一台2500 m ³液 氮储 罐 ， 一台 高 压 液 氮汽 化 器 、台 一低 压 液 氮汽化 器 ， 保 证 空分装置故 障 时 ， 氧气、氮气供应 。 （3）空分装置提供 0.7MP 仪 表 空气和 0.5MPa 工 业 空气。 二 、尾 气转 化 装置（2000）：将 尾 气的 烃 类 组 分先 转 化 合 成 气， 再 变换 、脱 碳 生 成 富 氢 气体 ， 再 经PSA 脱 除 惰 性 组 分提供纯 氢 （1）尾 气气化 单 元 ：1 个 系 列 设 置 2 台 尾 气气化 炉 ， 暂 按 非 催 化 部分氧化 法 ,制 氢 合 成 气 346×10 ³Nm ³/h。 （2）尾 气变 换 单 元 ：1 个 系 列 ， 两 台 高 温 变 换 炉 、两 台 低 温 变 换 炉 。采 用 高 变 串 低 变 工 艺 ,制 氢 变 换 气,197×10 ³Nm ³/h。 （3）尾 气脱 碳 单 元 ：1 个 系 列 ， 一套 脱 碳 系 统 。 MDEA(氨 法 脱 碳 )脱 碳 工 艺 ,制 氢 净 化 气,139×10 ³Nm ³/h。 （4）PSA 单 元 ：1 个 系 列 ， 设 置两 套PSA(变 压 吸 附 法 )系 统 。 推 荐将 含CO 的 两 种 气体 进 入 一套PSA 装置,另 外 不 含CO 的 两 种 气体 进入 另 外 一套PSA 装置,制 取 氢 气,243×10 ³Nm ³/h。 2 三、煤气化装置（3000）：采用 GSP 煤粉气化工艺，制取粗煤气 （1）煤干燥单元：推荐采用热泵干燥工艺，3 套煤干燥系统，干燥原煤量 1678×10³kg/h。 （2）磨 煤单元：4 台 磨 煤机 （3 开1 备 ）将 干燥的 原料 煤研 磨 至 合适 的 颗 粒 ，干燥煤 1346×10³kg/h。 （3）煤气化单元;设 置 18 台 气化炉 ，6 个 系列 ，每 列3 台 气化炉 , 温度1350℃ 、压 力4.0MPa 下 ，以 纯 氧 和 少 量水 蒸 气...
