煤气管道打压方案

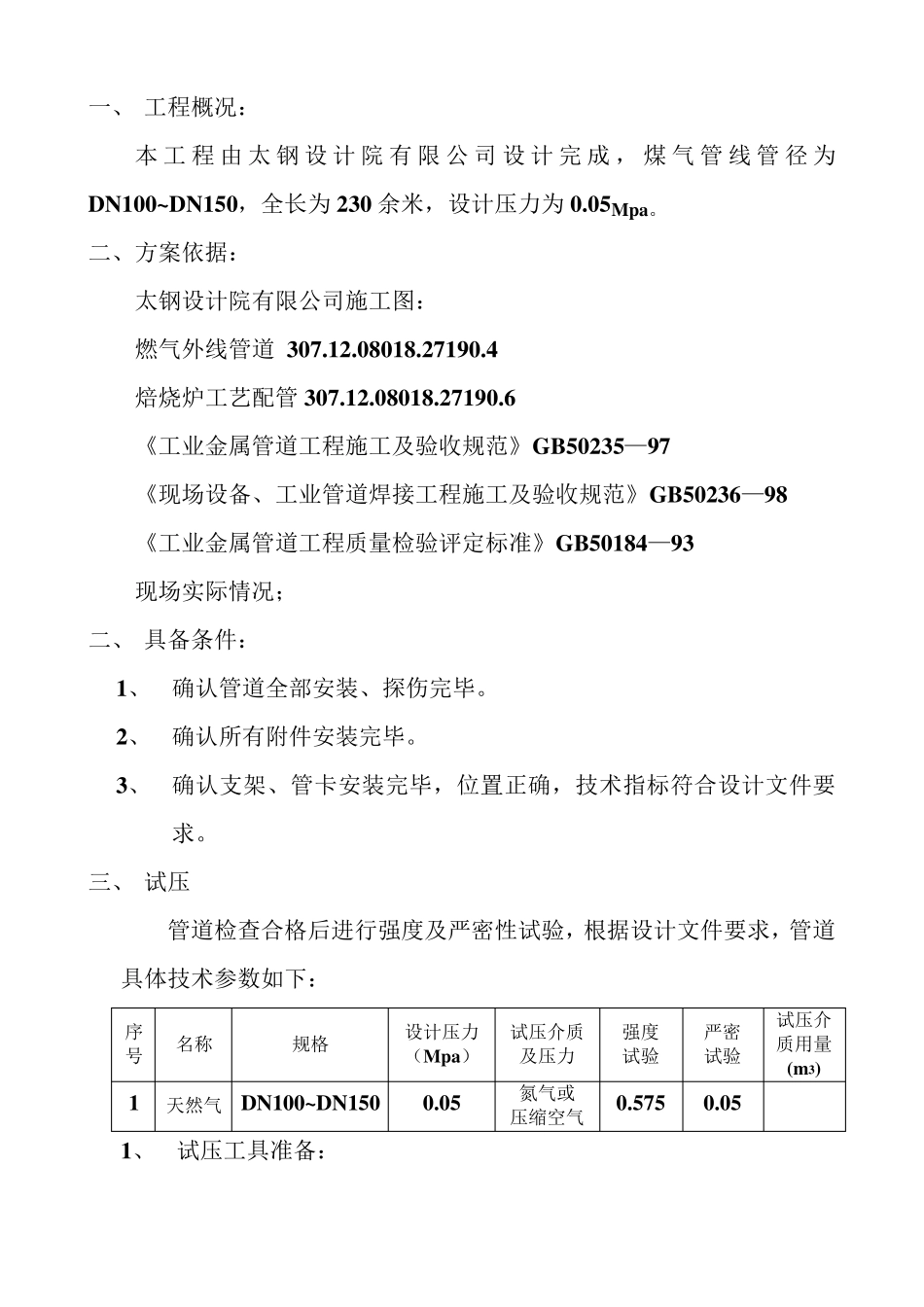

煤气管道打压方案_第1页
1/8
煤气管道打压方案_第2页
2/8

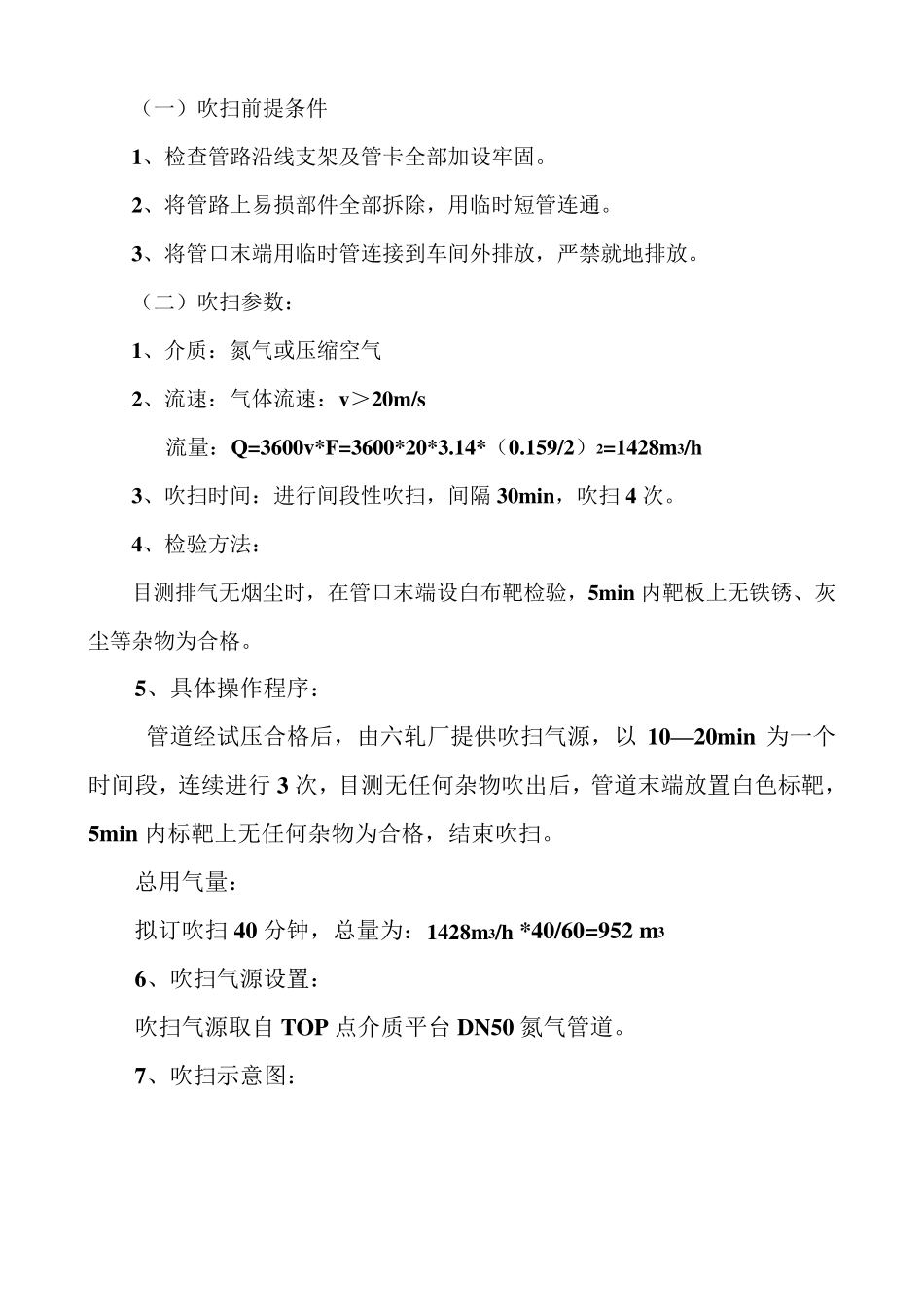

煤气管道打压方案_第3页
3/8
一、 工程概况: 本工程由太钢设计院有限公司设计完成,煤气管线管径为DN100~DN150,全长为230 余米,设计压力为0.05Mpa。 二、方案依据: 太钢设计院有限公司施工图: 燃气外线管道 307.12.08018.27190.4 焙烧炉工艺配管307.12.08018.27190.6 《工业金属管道工程施工及验收规范》GB50235—97 《现场设备、工业管道焊接工程施工及验收规范》GB50236—98 《工业金属管道工程质量检验评定标准》GB50184—93 现场实际情况; 二、 具备条件: 1、 确认管道全部安装、探伤完毕。 2、 确认所有附件安装完毕。 3、 确认支架、管卡安装完毕,位置正确,技术指标符合设计文件要求。 三、 试压 管道检查合格后进行强度及严密性试验,根据设计文件要求,管道具体技术参数如下: 序号 名称 规格 设计压力 (Mpa) 试压介质 及压力 强度 试验 严密 试验 试压介质用量(m3) 1 天然气 DN100~DN150 0.05 氮气或 压缩空气 0.575 0.05 1、 试压工具准备: 0.1Mpa 压力表 2 块 金属温度计 1 支 4”阀门:1.6Mpa 3 个; 所有使用压力表需有自动化本年度检验合格证 2、 管口封堵 将管道所有开口处用堵板封死 3、 气压试验工具设置形式 压力表 温度计 进气口 堵板 操作程序:将压力缓慢升至试验压力(升压时注意控制进气量,专人职守控制阀门,指派专人读表,严禁超压),稳压10min,彻底检查管道焊口及附件,无任何泄漏后将压力降至工作压力,稳压2h,过程中不少于 3 次对管道进行系统检查、确认。泄漏率:低于 0.5%为合格。 4、 试压确认 试压时,由甲方、监理、煤气厂及施工方主要负责人进行全程监控,对试压结果进行确认。 四、 吹扫: (一)吹扫前提条件 1、检查管路沿线支架及管卡全部加设牢固。 2、将管路上易损部件全部拆除,用临时短管连通。 3、将管口末端用临时管连接到车间外排放,严禁就地排放。 (二)吹扫参数: 1、介质:氮气或压缩空气 2、流速:气体流速:v>20m/s 流量:Q=3600v*F=3600*20*3.14*(0.159/2)2=1428m3/h 3、吹扫时间:进行间段性吹扫,间隔 30min,吹扫4 次。 4、检验方法: 目测排气无烟尘时,在管口末端设白布靶检验,5min 内靶板上无铁锈、灰尘等杂物为合格。 5、具体操作程序: 管道经试压合格后,由六轧厂提供吹扫气源,以 10—20min 为一个时间段,连续进行 3 次,目测无任何杂物吹出后,管道末端放置白色标靶,5min 内标靶上无...
