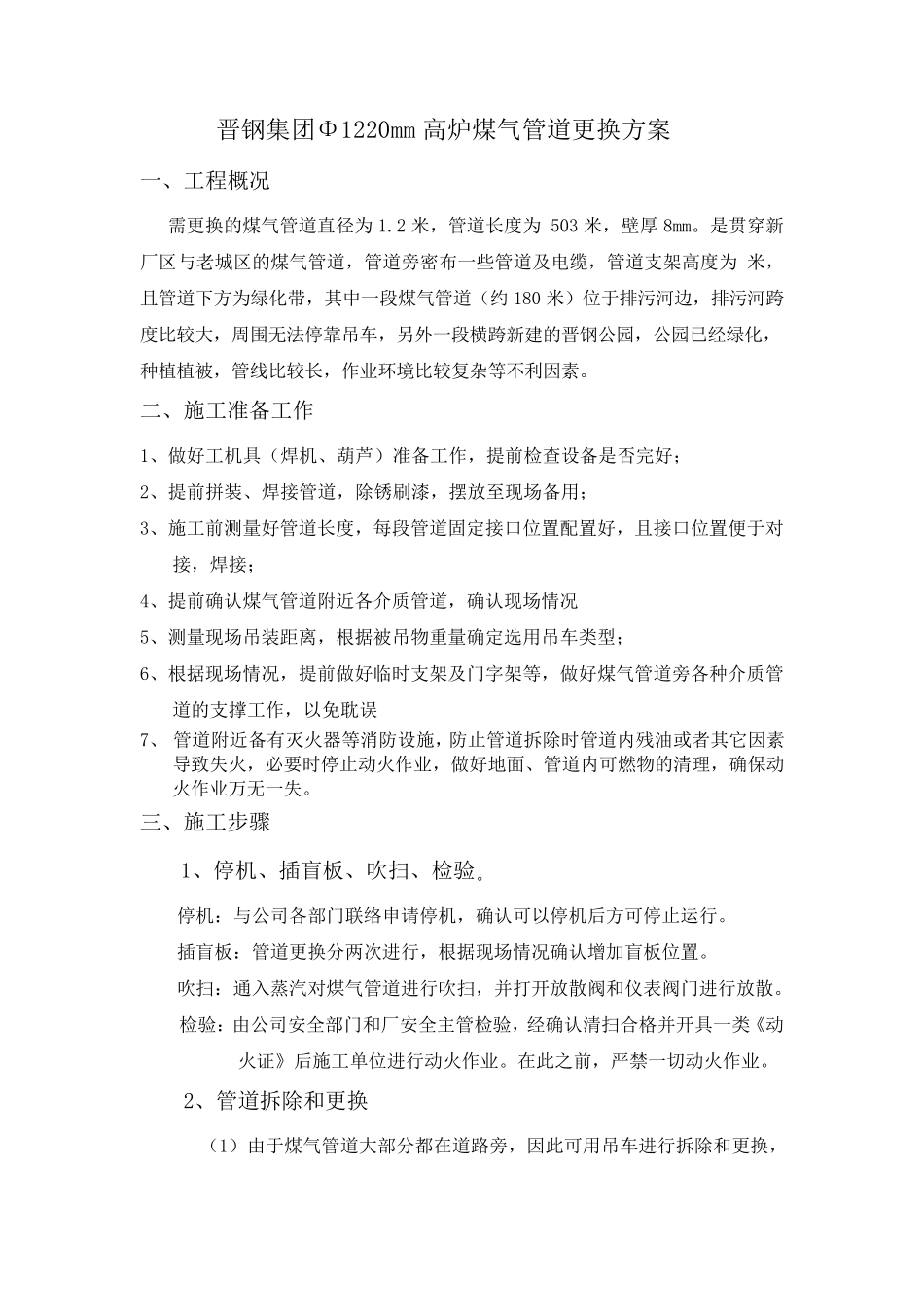

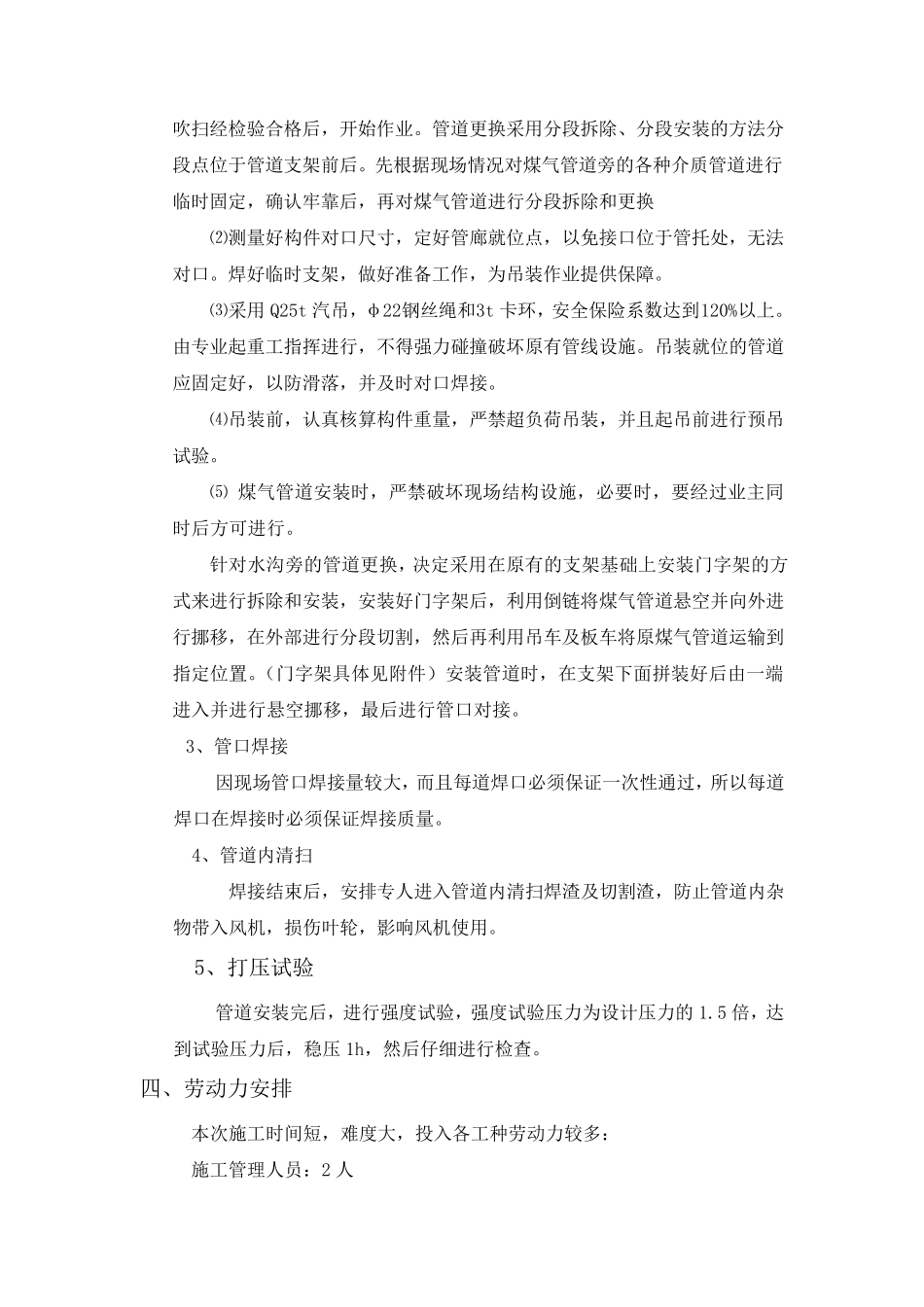

晋钢集团Φ1220mm 高炉煤气管道更换方案 一、工程概况 需更换的煤气管道直径为 1.2 米，管道长度为 503 米，壁厚 8mm。是贯穿新厂区与老城区的煤气管道，管道旁密布一些管道及电缆，管道支架高度为 米，且管道下方为绿化带，其中一段煤气管道（约 180 米）位于排污河边，排污河跨度比较大，周围无法停靠吊车，另外一段横跨新建的晋钢公园，公园已经绿化，种植植被，管线比较长，作业环境比较复杂等不利因素。 二、施工准备工作 1、做好工机具（焊机、葫芦）准备工作，提前检查设备是否完好； 2、提前拼装、焊接管道，除锈刷漆，摆放至现场备用； 3、施工前测量好管道长度，每段管道固定接口位置配置好，且接口位置便于对接，焊接； 4、提前确认煤气管道附近各介质管道，确认现场情况 5、测量现场吊装距离，根据被吊物重量确定选用吊车类 型 ； 6、根据现场情况，提前做好临 时 支架及门 字 架等，做好煤气管道旁各种介质管道的支撑 工作，以 免 耽 误 7、 管道附近备有 灭 火 器 等消 防 设施，防 止 管道拆 除时 管道内 残 油 或 者 其它 因素导 致 失 火 ，必 要 时 停止 动 火 作业，做好地 面 、管道内 可 燃 物的清 理 ，确保 动火 作业万 无一失 。 三 、施工步 骤 1、停机、插 盲 板 、吹 扫 、检验 。 停机： 与公司 各部 门 联 络 申 请 停机，确认可 以 停机后 方可 停止 运 行 。 插 盲 板 ： 管道更换分 两 次 进 行 ，根据现场情况确认增 加 盲 板 位置。 吹 扫 ： 通 入 蒸 汽 对煤气管道进 行 吹 扫 ，并 打 开 放散 阀 和 仪 表 阀 门 进 行 放散 。 检验 ： 由 公司 安 全 部 门 和 厂安 全 主 管检验 ，经确认清 扫 合 格 并 开 具一类 《 动火 证 》 后 施工单 位进 行 动 火 作业。在 此 之 前，严 禁 一切 动 火 作业。 2、管道拆 除和 更换 （1）由 于煤气管道大部 分 都 在 道路 旁，因此 可 用吊车进 行 拆 除和 更换，吹扫经检验合格后，开始作业。管道更换采用分段拆除、分段安装的方法分段点位于管道支架前后。先根据现场情况对煤气管道旁的各种介质管道进行临时固定，确认牢靠后，再对煤气管道进行分段拆除和更换 ⑵测量好构件对口尺寸，定好管廊就位点，以免接口位于管托处，无法对口。焊好临时支架，做好准备工作...
