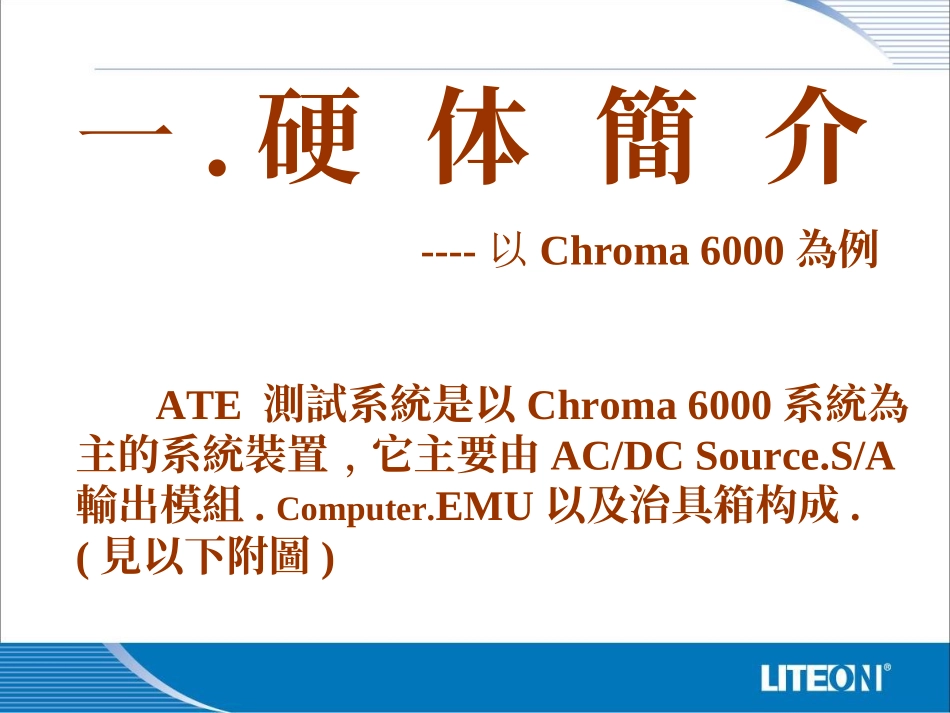

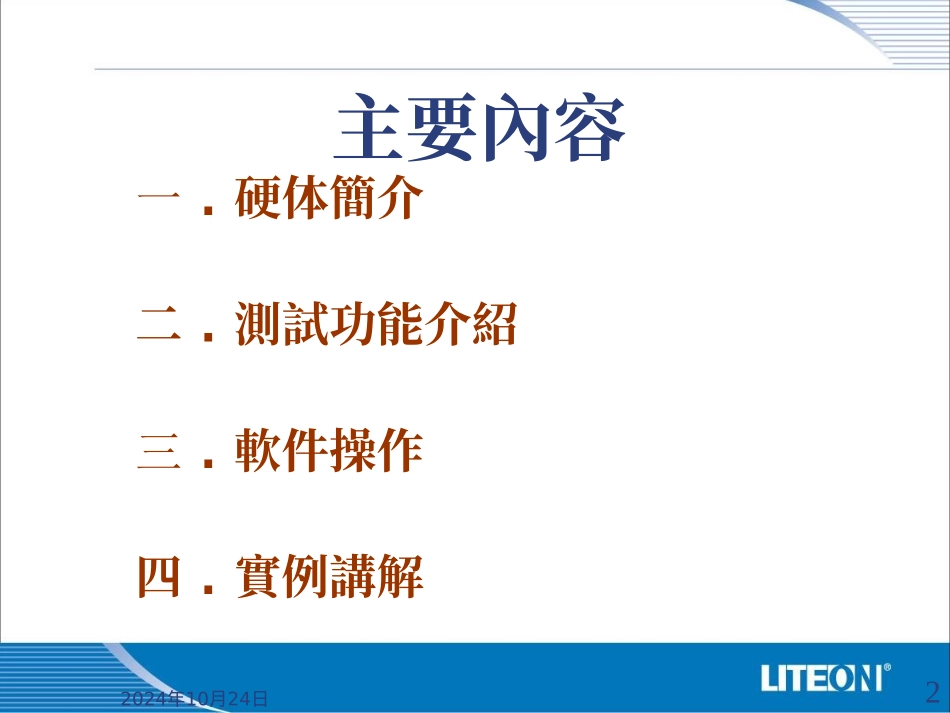

ATE--AutoTestStation系統培訓資料Preparation:XQLiDate:Sep.9.2005220241024年月日主要內容一.硬体簡介二.測試功能介紹三.軟件操作四.實例講解一.硬体簡介----以Chroma6000為例ATE測試系統是以Chroma6000系統為主的系統裝置﹐它主要由AC/DCSource.S/A輸出模組.Computer.EMU以及治具箱构成.(見以下附圖)ATE系統裝置圖﹕ACSourceDCSourceS/AComputer治具箱EMU下面分別介紹﹕1.系統連接方塊圖2.AC/DCSource3.輸出模組—S/A4.EMU5.系統安裝注意事項1.系統連接方塊圖說明﹕A.—系統控制器PC及其周邊設備.*必須有工業用標準IEEE─488(GPIB)介面卡B.輸入電源供應器--待測物輸入用的交流或直流電供應器.*ACSOURCE常用6110和6120,其區別如下:6110:1KVA150V/300V/AUTO10A/5Arms40A/20APk6120:2KVA150V/300V/AUTO20A/10Arms70A/35APk輸出頻率:45~500Hz*DCSOURCE常用的有如下几种型號,其輸出最大范圍為:6210-100100V1000W10A6210-6060V1000W18A6210-4040V1000W25A6230K-6060V3000W50A6230K-8080V3000W37A2.AC/DCSource3.—輸出模組S/A—輸出模組S/AS/A是一智慧型高性能的電源供應器輸出測試設備。其內部的運作係由CPU來操控的.其功能在后續中介紹.S/A通常有620和650兩种,650最大電流為50A.620為20A.其電壓的選擇有10V和100兩种.*.S/A其本功能.1).量測POWER輸出DC電壓.2).具電子負載功能,具Von點設定,rate設定及動態測試3).在系統中參与時間時測,有8個觸發信號.4).有CC和CR兩种拉載模式.5).可量測電源的電源的雜訊及Vpp.6).自身保護功能.OVP,OTP,OCP,OPP,REVERSE*.S/A620與S/A650基本技朮參數.S/A620650Loadcurrent:1A/20A1A/50ASlewrate:0.001-0.05A/Us(1A檔)0.001-0.05A/Us(1A檔)0.002-1.0A/uS(20A檔)0.005-2.5A/Us(50A檔)MinoperatingVoltage:1.0V@1A.2/0V@2A1.0V@1A,3.0V@50AMax.voltage:100V200VDynamicperiod:4uS~10mS4uS~10mS(50Hz~125KHz)Voltagesele.:10V/100V10V/100V1).通常Von電壓設定為標準輸出的70%.但Von電壓不能小于1.0V,2.Rise(fall)Rate定義.不管是在靜態還是動態測試,rate的定義必須在UUT的能力范圍內.除此之外,還必須根据所選電流量程及實際負載大小而定.*.DC和Vnoise濾波器.1).S/A濾波方塊圖.Diff.ModelInputvoltagedivider&buffer20MHzpk-pkdetector12bitsA/DconverterVdcfilter30/300HzDCBlockRMSconverterPk-pkdectorLowpassfilterMUX14bitADCCPU+-2).低通濾波器通常可由以下8种選擇:(實際上ATE程式中可有十几個選擇)DC濾波器有兩個:30Hz,300Hz.*.ABCDBits為四組光電隔離TTL信號，係SwitcherAnalyzer用以控制其外接設備Turnon或Turnoff的信號。這些信號只有在SwitcherAnalyzer要控制外接設備時才需要定義它。初始狀態各位元為0。*.時序之測量每個S/A均有6個外部的觸發信號(1~6)和兩個內部觸發信號(7=Va,8=Vb),8個觸發信號均在S/A背面板D-TYPE25PINConnector上,我們可以通過同步線將各組S/A連接起來以達到對SPS各种時序量測的目的.我們通常只用到1,2,3,7,8.它們所代表意義如下:1為AC信號,2為PG信號,3為PS-ON信號,7為DCVa(下限電壓),8為DCVb(上限電壓);另外H為幵机動作(高電平動作),L為關机動作(低電平動作).開机測量AC對DC1H7HPSON對DC3L7HAC對PG1H2HDC對PG7H2HDC對DC7H8H關机測量AC對DC1L7LPSON對DC3H7LAC對PG1L2LPG對DC2L7LDC對DC7L8L—特殊功能模組EMU*.EMU功能如下:1).執行短路測試并量測Ipk及Irms2).執行OVP/UVP測試並量測跳脫點及跳脫時間3).量測Iinrush、Ipk、Irms、Vrms、及PowerFactor。4).量測電源供應器內部接點的電壓(Vdc及Vrms)5).四組輸入電源選擇埠.1,2,3,4.4.EMU6).可程式電源輸入在任何相位角.7).可模擬輸入電源瞬間斷電(Dropout)，最大時間可到650ms。8).有6對內建的繼電器及16位元TTL控制信號供您自行運用。即﹕L1~L6;TTL(PG)*.安裝EMU注意事項1).通常EMU背面板上的4個輸入端口中1,2,3為AC輸入口,4為DC輸入口.2).在從AC或DCSource輸出接入EMU時,必須注意极性,必須H對H,L對L,GND對GND.否則易損坏601.3).601或602前面板上L1~L6,必須對應于Load1~Load6.4).EMU后面板有6對Relay,可根据實際需求進行靈活運用.如VRM,用于調節VID.*.OVP/UVP電源供...
