煤矿井下主运输皮带自动化系统方案

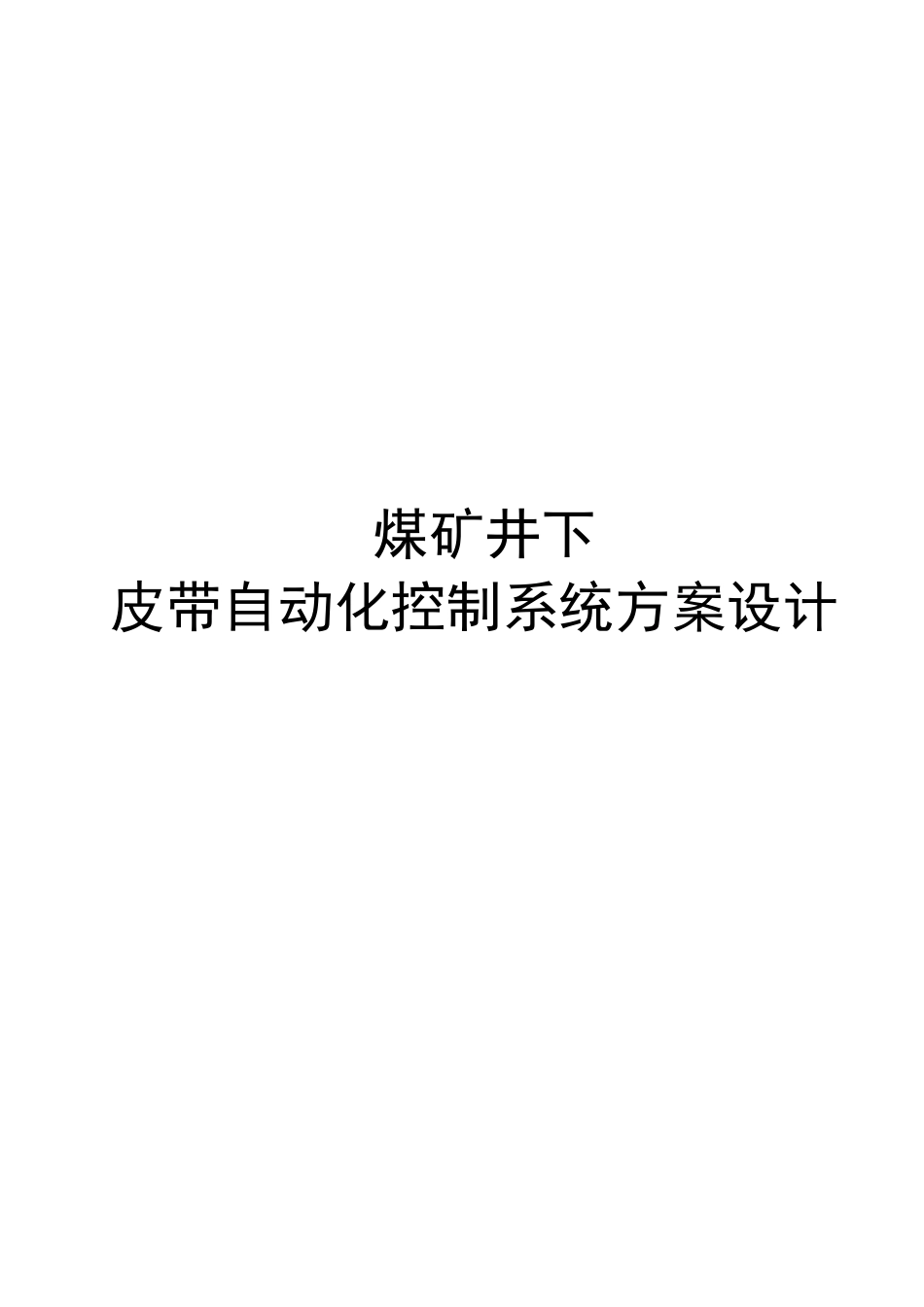

煤矿井下主运输皮带自动化系统方案_第1页
1/15
煤矿井下主运输皮带自动化系统方案_第2页
2/15
煤矿井下主运输皮带自动化系统方案_第3页
3/15
煤矿井下 皮带自动化控制系统方案设计 1 2 第一章 功能 一、系统基本功能 控制功能 该系统既可从井上调度室对井下皮带运输进行实时监控,也可从井下操作台、触摸屏、就地分站箱对皮带运输进行实时监控。既可对一条皮带、一条生产线实现一键起停(顺煤流停、逆煤流开),也可对多条生产线的整个系统实现一键起停。在自动状态下每条皮带还可实现有煤即开、无煤即停的全自动控制。 集成功能 该系统能将同种组态软件和具有相同通讯功能的不同软件下的不同系统集成到一个计算机上进行监控。使整个煤炭体系更直观更易于管理。 第二章 系统硬件组成及工作原理 3 一、系统硬件组成 本系统是以矿用本质安全型 PLC 为核心的皮带机综保装置组成下皮带机控制系统,是以光纤为介质组成的工业以太网传输网络。 整个系统现场控制设备: 矿用隔爆兼本质安全型 PLC(含语音模块、通讯模块)、检测传感器(物流传感器、煤位传感器、速度传感器、跑偏传感器、撕裂传感器、温度传感器、烟雾传感器)、KPZ 型矿用转载点自动喷雾装置、本安型操作台、隔爆兼本安型就地操作控制箱、嵌入式触摸计算机(Windons CE 操作系统)、网络交换机、和井上监控中心的上位机监控软件等组成。 二. 系统硬件的工作原理 1、矿用本质安全型 PLC 该产品拥有多项专利技术,性能达到煤矿级与军工级要求, PLC模块具有矿用本质安全特性(经过严格测试,已通过“本安”认证,防爆证号:1094029U),是一种适用于地面严酷环境或煤矿井下有瓦斯和煤尘爆炸危险环境使用而不需要采用隔爆措施的通用型PLC,技术处于国内领先水平。 IB 系列PLC 采用模块化设计,扩展方便,功能强大;其DI/DO 点数可扩展至80 点;具有脉冲频率测量、脉冲周期测量、脉冲宽度测量功能;PWM 高速输出、频率型模拟量采集、语音信息报警、输入断线判断等多种模块;通讯为标准的MODBUS-RTU 或MODBUS TCP 通讯协议、物理接口为RS-232、RS-485、CAN 或以太网,通讯距离远、网络节点多、抗干扰能力强。还可以根据用户需求定制特定的功能模块或嵌入式PLC 开发定制专用控制器。IB 系列PLC 已成功应用于煤矿、冶金、化工、食品、印刷、军工等行业,可适用于各种场合的检测、监测及自动化控制系统,特别在地面严酷环境、振动比较大的场合、控制箱空间小或煤矿井下有瓦斯和煤尘爆 4 炸危险环境中使用具有独特的优势。 主要特点 ● 模块化结构:体积小、组合自由、扩展方便、安装容易。...
