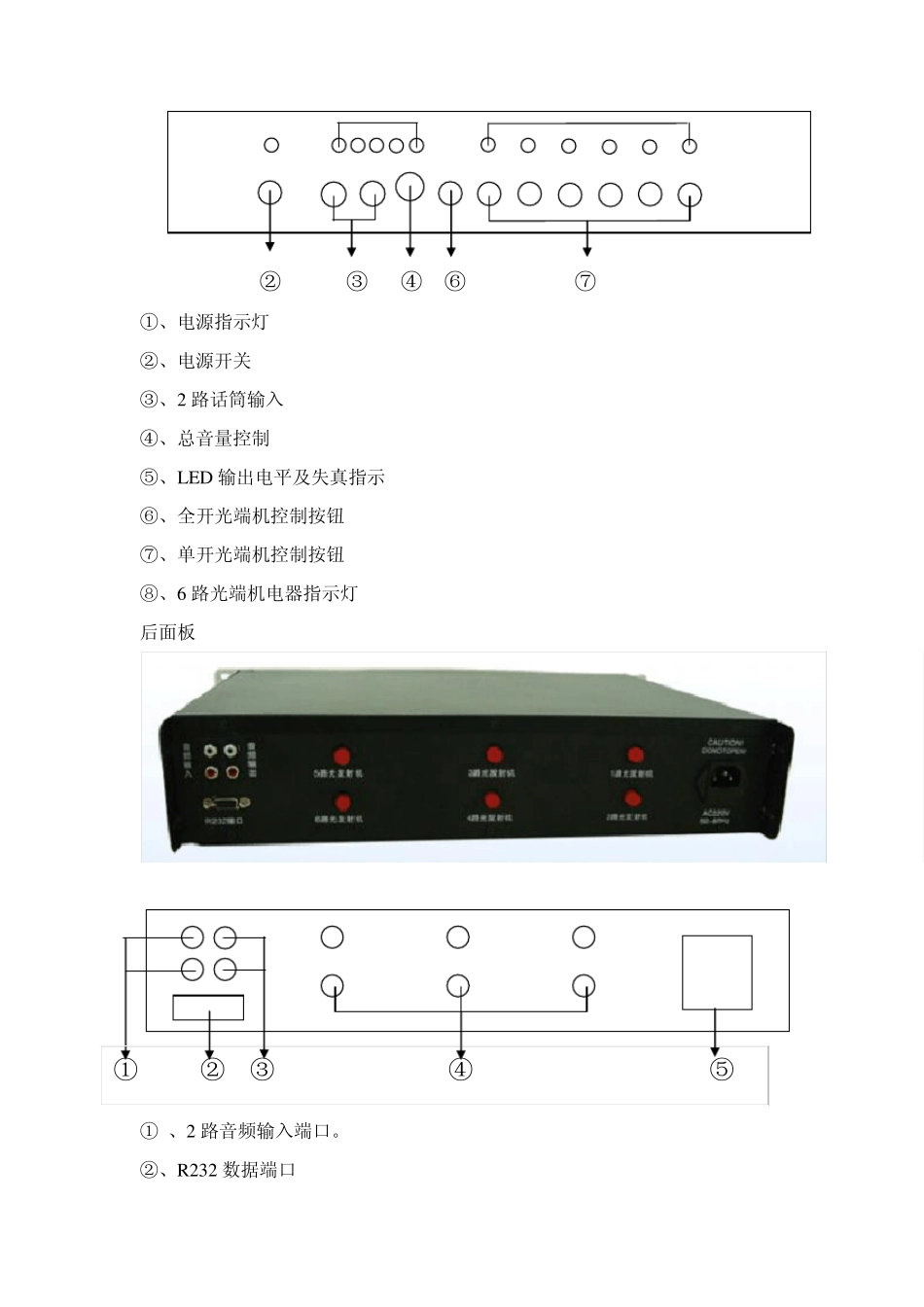

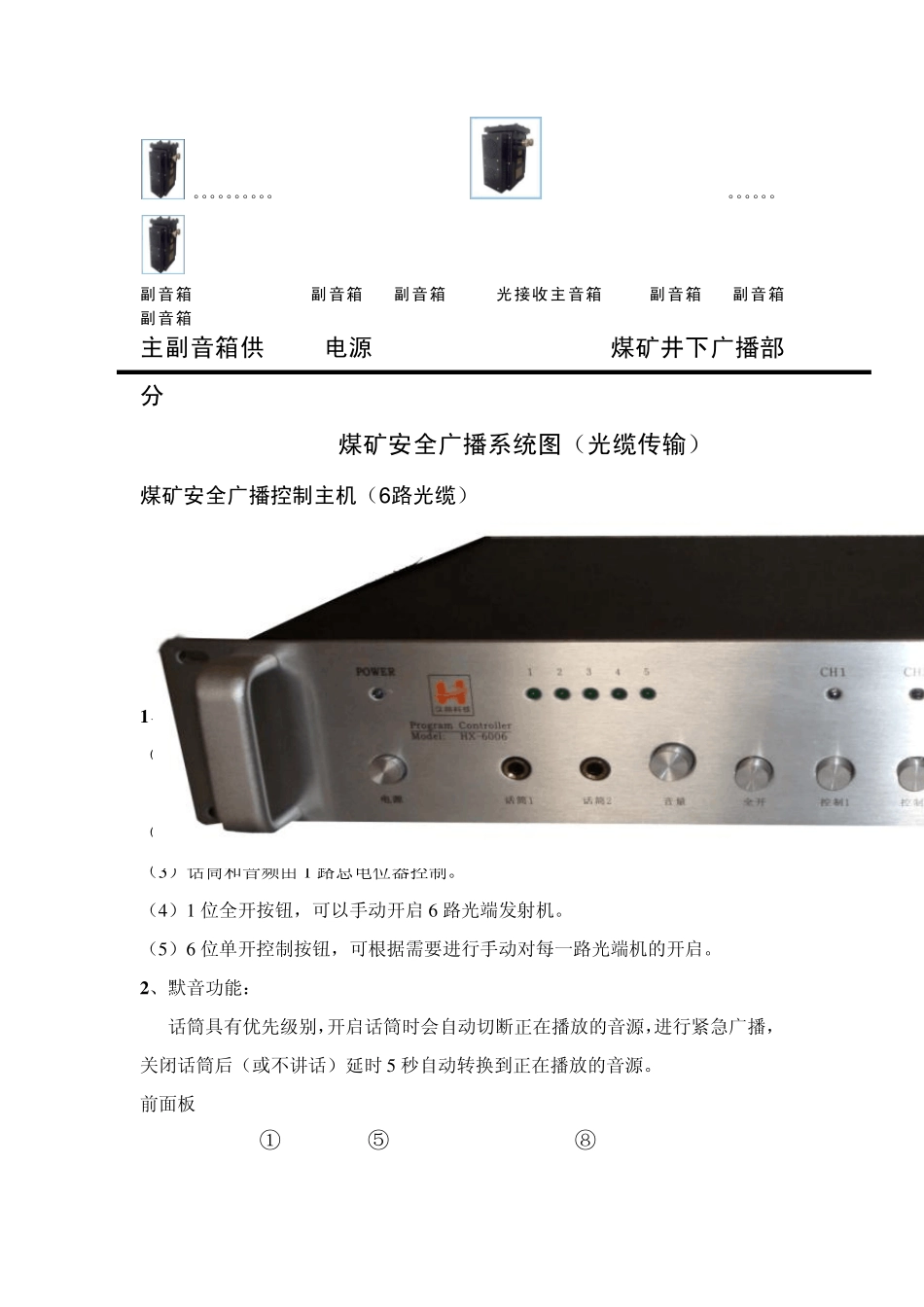

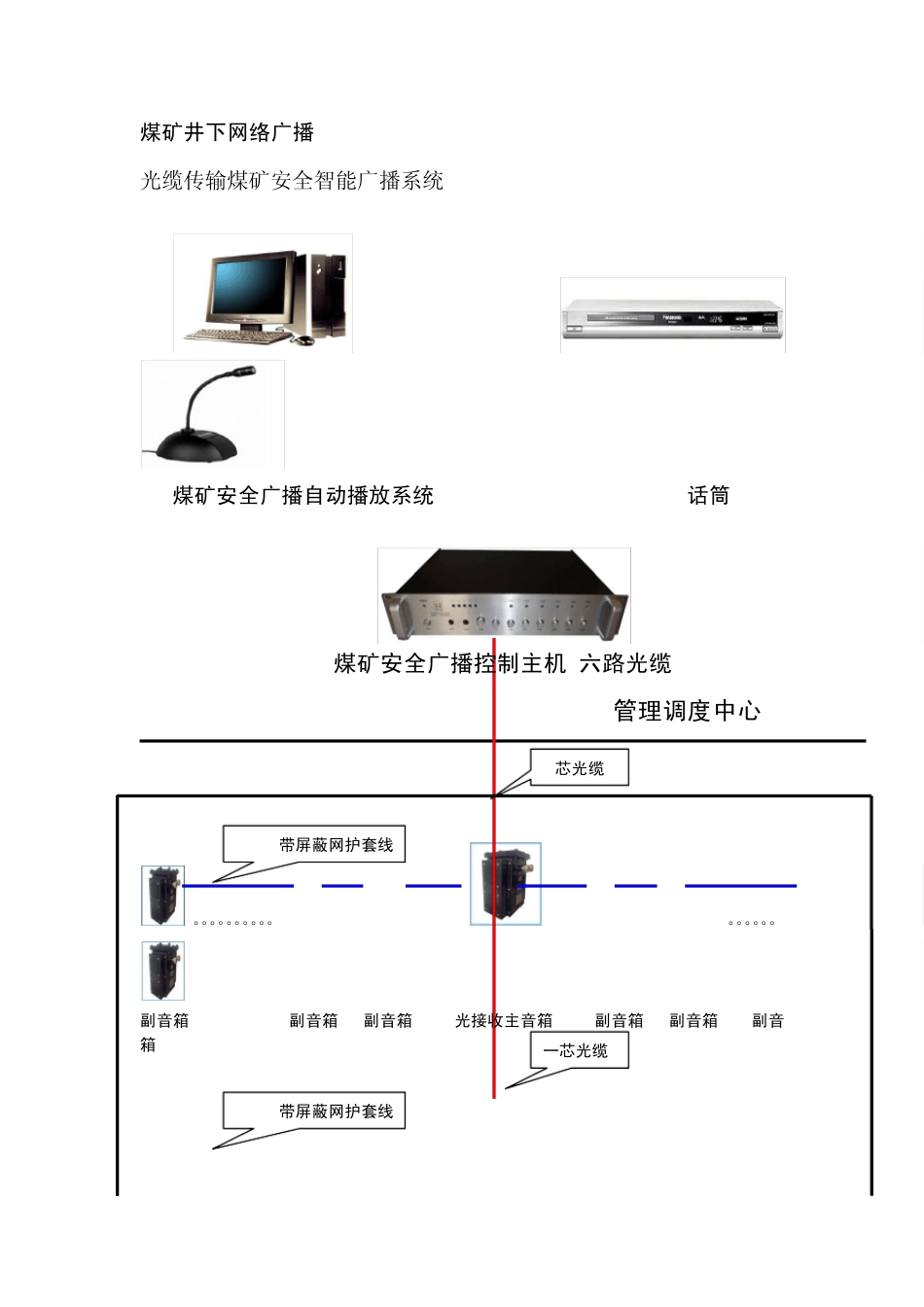

煤矿井下网络广播 光缆传输煤矿安全智能广播系统 煤矿安全广播自动播放系统 DVD 话筒 煤矿安全广播控制主机(六路光缆) 管理调度中心 。。。。。。。。。。 。。。。。。 副音箱 副音箱 副音箱 光接收主音箱1 副音箱 副音箱 副音箱 6芯光缆 2x1.5带屏蔽网护套线 一芯光缆 2x1.5带屏蔽网护套线 。。。。。。。。。。 。。。。。。 副音箱 副音箱 副音箱 光接收主音箱6 副音箱 副音箱 副音箱 主副音箱供127V电源 煤矿井下广播部分 煤矿安全广播系统图（光缆传输） 煤矿安全广播控制主机（6 路光缆） 1 、性能特点： （1）2 路话筒输入，2 路音频输入，2 路音频输出，6 路光端发射机，1 路R232数据输入端口 （2）5 位LED 电平表，便于观察音频输出电平。 （3）话筒和音频由1 路总电位器控制。 （4）1 位全开按钮，可以手动开启6 路光端发射机。 （5）6 位单开控制按钮，可根据需要进行手动对每一路光端机的开启。 2 、默音功能： 话筒具有优先级别，开启话筒时会自动切断正在播放的音源，进行紧急广播，关闭话筒后（或不讲话）延时5 秒自动转换到正在播放的音源。 前面板 ① ⑤ ⑧ ② ③ ④ ⑥ ⑦ ①、电源指示灯 ②、电源开关 ③、2 路话筒输入 ④、总音量控制 ⑤、LED 输出电平及失真指示 ⑥、全开光端机控制按钮 ⑦、单开光端机控制按钮 ⑧、6 路光端机电器指示灯 后面板 ① 、2 路音频输入端口。 ②、R232 数据端口 ① ② ③ ④ ⑤ ③、2 路音频输出端口。 ④、6 路发射光端机光纤输出端口 ⑤、220V 交流电源，内置保险丝。 安装注意事项： 1. 本主机6 路发射光端机对应井下6 路接收光端机，光端机严禁带电连接光端口和音频端口否则极易损坏整机。 2. 如果需要自动控制，此主机应长期供电。 3. 所有设备连接后检查无误方可接通电源。 设备连接图： 技术参数： 电源 AC220V～240V/50～60HZ 输出阻抗 600Ω (775mv0db）非平衡 输入阻抗 10KΩ （-6db～+3db）非平衡 频率响应 50HZ～20KHZ 信噪比 ≥80db 电脑音源或其它音源输入 电脑232端口 有源音箱 （监听） 通过光纤连接到矿井下6 路对应的光端接收主机音箱 电源AC220V 谐波失真 <0.1% 电气指标1KHZ 时 工作环境温度 -10℃～+50℃ 工作环境湿度 0～95%不冷凝 尺寸（m m ） 482×380×88mm（长×宽×高） 矿用隔爆兼本安型音箱 （光接收主音箱） 产品...
