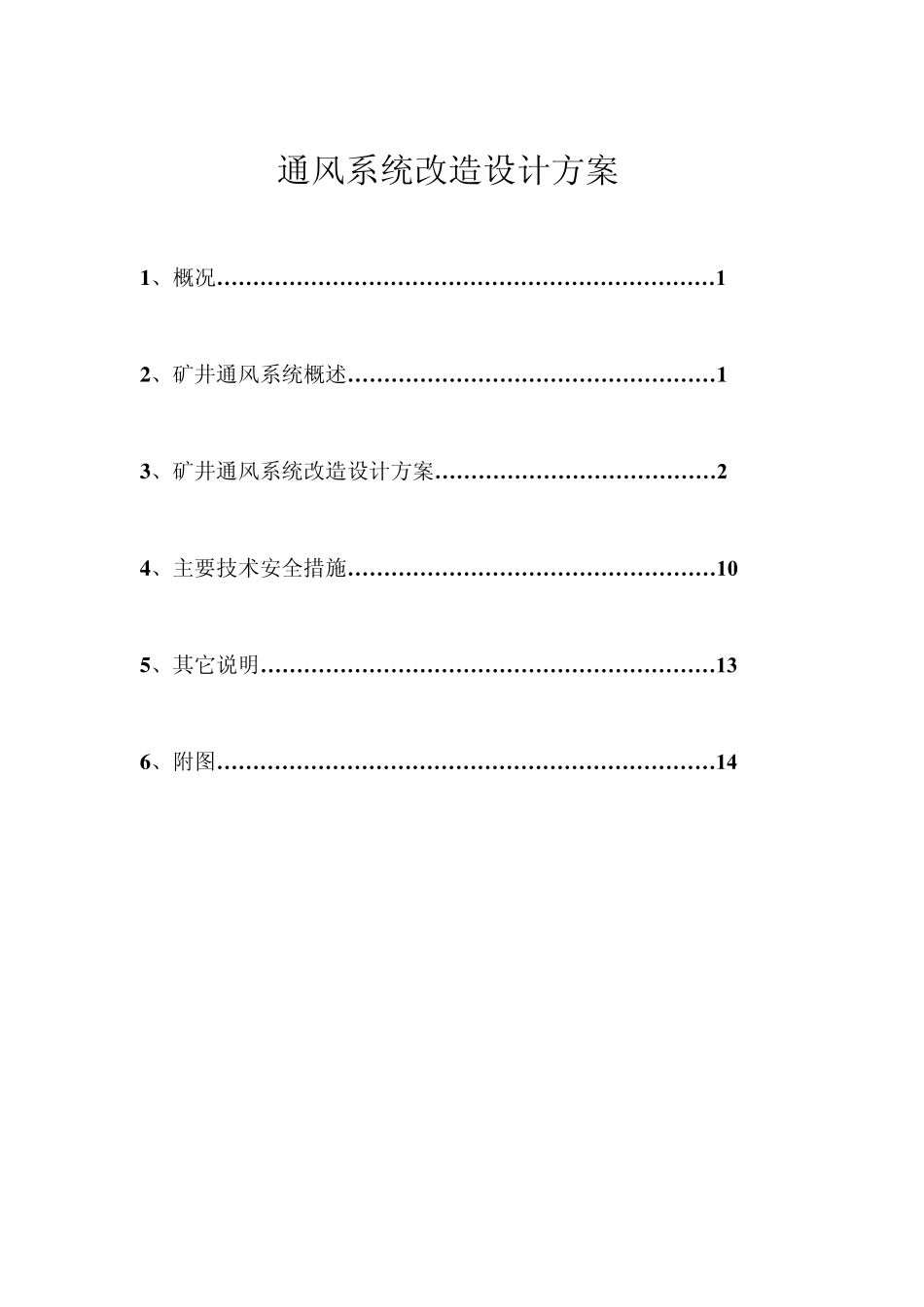

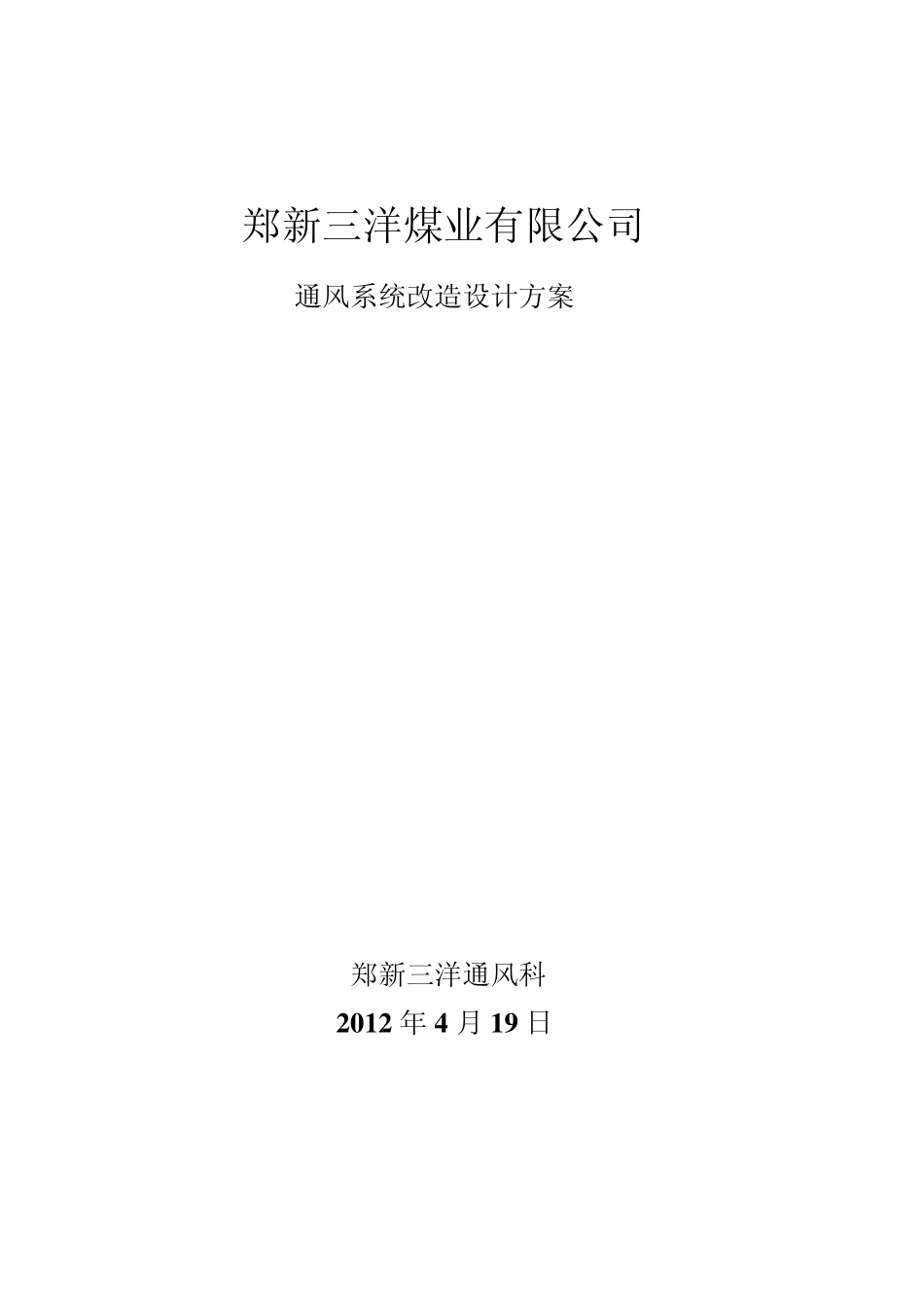

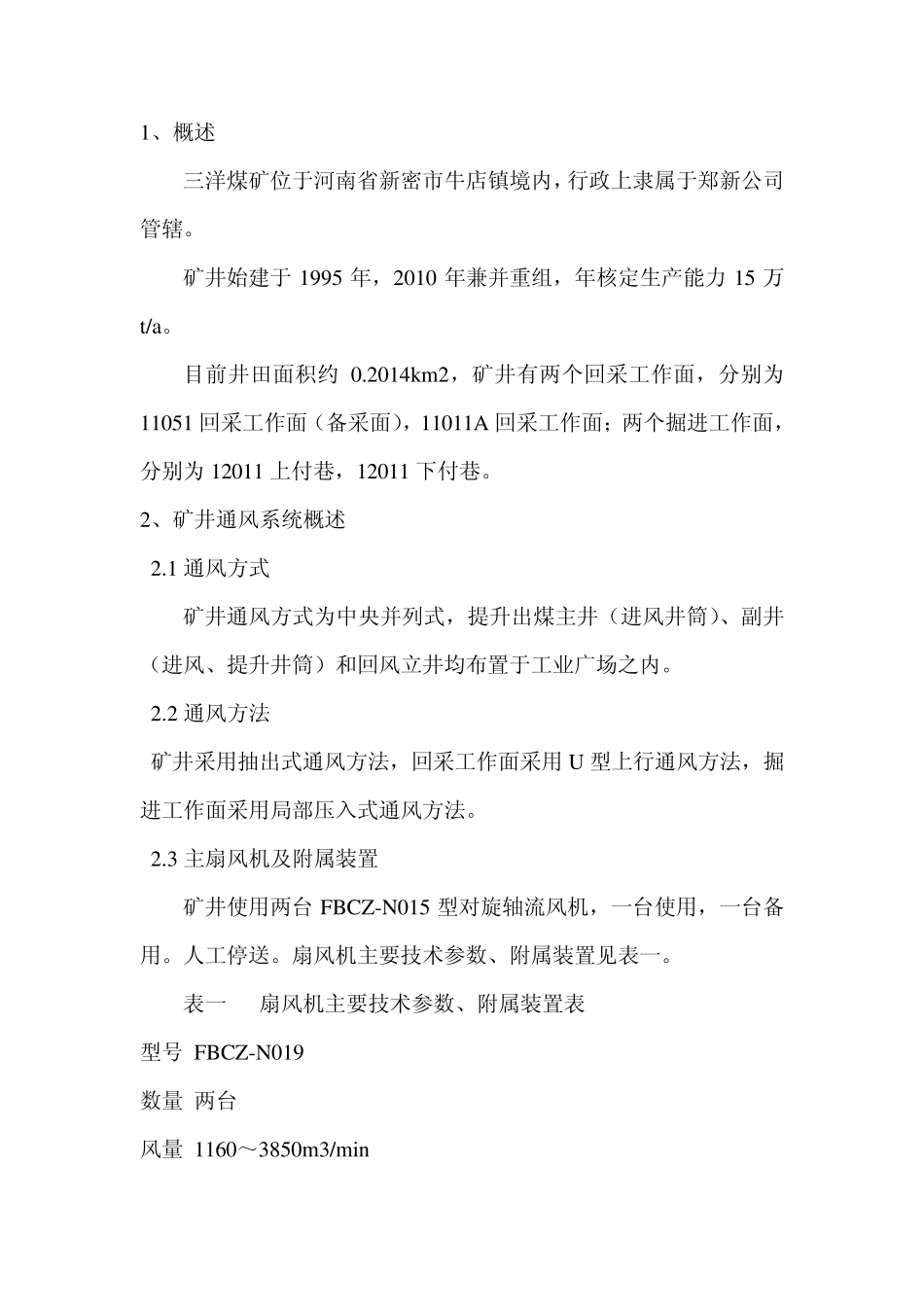

郑新三洋煤业有限公司 通风系统改造设计方案 郑新三洋通风科 2 0 1 2 年 4 月 1 9 日 通风系统改造设计方案 1 、概况… … … … … … … … … … … … … … … … … … … … … … … 1 2 、矿井通风系统概述… … … … … … … … … … … … … … … … … 1 3 、矿井通风系统改造设计方案… … … … … … … … … … … … … 2 4 、主要技术安全措施… … … … … … … … … … … … … … … … … 10 5 、其它说明… … … … … … … … … … … … … … … … … … … … … 13 6 、附图… … … … … … … … … … … … … … … … … … … … … … … 14 1、概述 三洋煤矿位于河南省新密市牛店镇境内，行政上隶属于郑新公司管辖。 矿井始建于 1995 年，2010 年兼并重组，年核定生产能力 15 万t/a。 目前井田面积约 0.2014km2，矿井有两个回采工作面，分别为11051 回采工作面（备采面），11011A 回采工作面；两个掘进工作面，分别为 12011 上付巷，12011 下付巷。 2、矿井通风系统概述 2.1 通风方式 矿井通风方式为中央并列式，提升出煤主井（进风井筒）、副井（进风、提升井筒）和回风立井均布置于工业广场之内。 2.2 通风方法 矿井采用抽出式通风方法，回采工作面采用 U 型上行通风方法，掘进工作面采用局部压入式通风方法。 2.3 主扇风机及附属装置 矿井使用两台 FBCZ-N015 型对旋轴流风机，一台使用，一台备用。人工停送。扇风机主要技术参数、附属装置见表一。 表一 扇风机主要技术参数、附属装置表 型号 FBCZ-N019 数量 两台 风量 1160～3850m3/min 风压 340～980 Pa 转数 980γ/min 电流 65 A 电压 660 V 功率 2×45 KW 电机 YBF315-6 出品 运城市安运风机有限公司 扩散塔 两套 水柱计 2 支 消音器 2 套 2.4 矿井主要通风参数见表二 表二 矿井主要通风参数表 矿井总进风量 998～3200m3/min 矿井总回风量 1010～3400m3/min 矿井有效风量率 85～90% 矿井主扇负压 340～980 Pa 矿井通风等积孔 1.0m2 矿井通风巷道总长度 3 Km 矿井外部漏风率 ＜3.4% 风门7 组 3、矿井通风系统改造设计方案 3.1 编制通风系统改造设计方案的依据 3.1.1 相关规定、技术规范及基...
