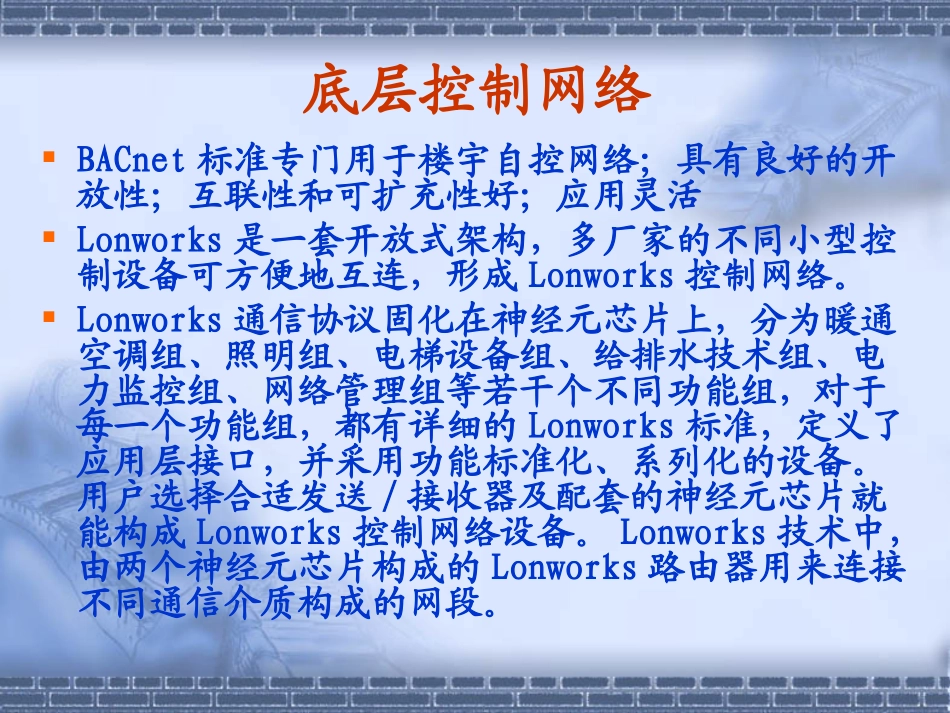

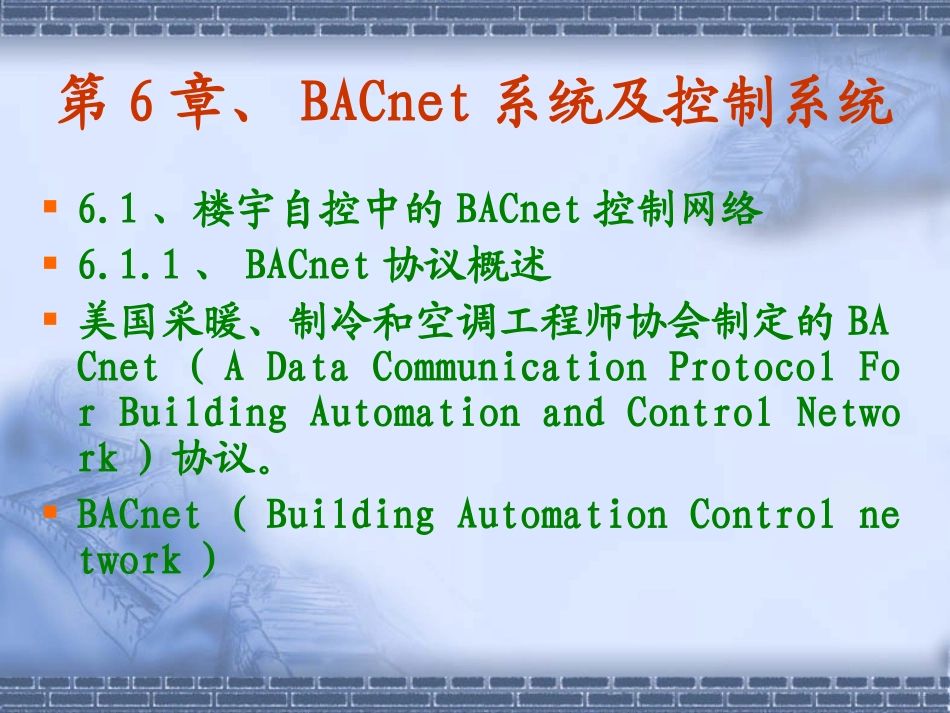

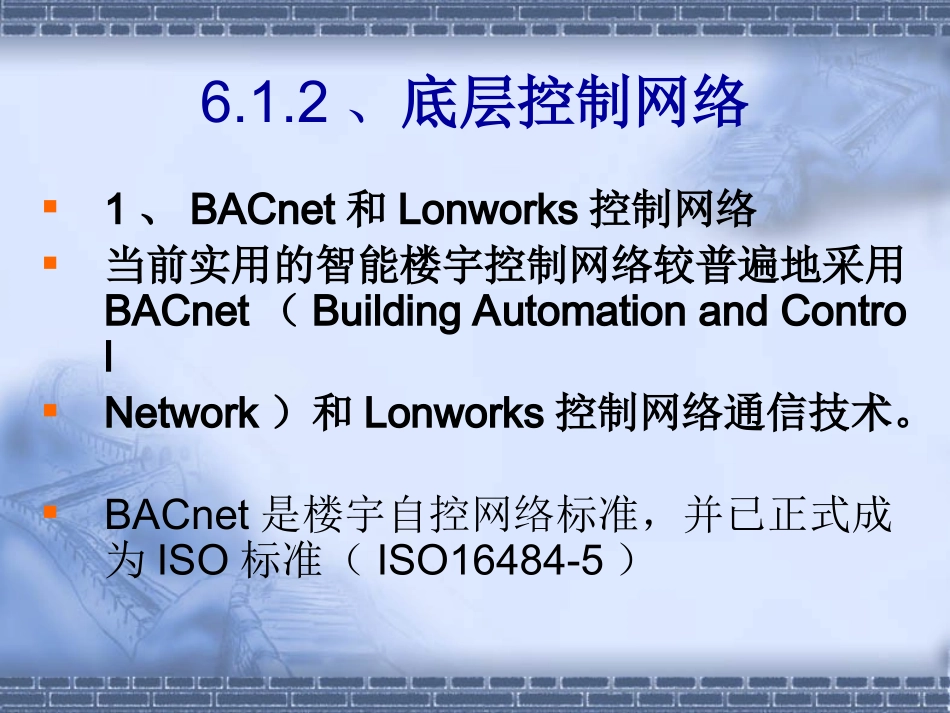

第6章、BACnet系统及控制系统6.1、楼宇自控中的BACnet控制网络6.1.1、BACnet协议概述美国采暖、制冷和空调工程师协会制定的BACnet（ADataCommunicationProtocolForBuildingAutomationandControlNetwork）协议。BACnet（BuildingAutomationControlnetwork）6.1.2、底层控制网络1、BACnet和Lonworks控制网络当前实用的智能楼宇控制网络较普遍地采用BACnet（BuildingAutomationandControlNetwork）和Lonworks控制网络通信技术。BACnet是楼宇自控网络标准，并已正式成为ISO标准（ISO16484-5）底层控制网络BACnet标准专门用于楼宇自控网络；具有良好的开放性；互联性和可扩充性好；应用灵活Lonworks是一套开放式架构，多厂家的不同小型控制设备可方便地互连，形成Lonworks控制网络。Lonworks通信协议固化在神经元芯片上，分为暖通空调组、照明组、电梯设备组、给排水技术组、电力监控组、网络管理组等若干个不同功能组，对于每一个功能组，都有详细的Lonworks标准，定义了应用层接口，并采用功能标准化、系列化的设备。用户选择合适发送/接收器及配套的神经元芯片就能构成Lonworks控制网络设备。Lonworks技术中，由两个神经元芯片构成的Lonworks路由器用来连接不同通信介质构成的网段。2、BACnet的部分重要特点1）、专门用于楼宇自控网络2）、完全的开放性3）、互连特性和扩充性好4）、应用灵活5）、应用领域不断扩大6）所有的网络设备都是对等的，但允许某些设备具有更大的权限和责任。7）网络中的每一个设备均被模型化为一个“对象”，每个对象可用一组属性来加以描述和标识。6.1.3、BACnet的体系1、BACnet的体系结构2、BACnet的拓扑BACnet网络R：中继器；B：网桥；RT：路由器；1/2RT：半路由器。3、BACnet路由器和点到点半路由器（1）、BACnet路由器将两个BACnet或者两个以上的BACnet互联而成BACnet网际网的设备叫做BACnet路由器。路由表中的信息有：1）、端口所连接网络的MAC地址。2）、用两个字节表示的所连接网络的网络号。3）、通过该端口可通达的其他网络的网络号表列及这些网络的状态。（2）、点和点半路由器点到点连接需要两个半路由器之间进行连接，等效地形成一个完整的路由器。由两个半路由器实现BACnet网际网中的点到点连接由两个半路由器实现BACnet网际网中的点到点连接4、BACnet对象识别符与互操作方式BACnet定义了18个标准类型的对象，对象的类型包括模拟/数据输入、模拟/数据输出、模拟/数据值、时序表、命令、设备、容纳表、文件注册、文件、组、循环、多态输入、多态输出、程序和时间表等。对于一台具体的楼宇设备可包含一个或多个标准对象，也可以不包含任何标准对象。一个模拟传感器就是一个“模拟输入”标准对象，该对象的属性含设备输入类型、在网络中的位置等。为识别和访问对象，所有标准对象均有一个对应的“对象识别符”属性，这个识别符长度48位，其中12位表示厂商识别符，12位表示对象类型识别符，4位表示版本号，后20位代表对象实例号。BACnet对象识别符与互操作方式网络设备节点的互操作方式有三种：消息驱动、对象请求代理和远程过程调用。BACnet采用客户/服务器模式工作，用消息驱动方式进行互操作。BACnet定义了35个消息类型、网络服务分为六大类，设计到报警和事件、文件/对象访问、远程设备管理、虚拟终端和安全等。5、楼控系统中不同控制网络的连接基本的对策是采用“网关策略”或“协议策略”6.8.4、BACnet的对象、服务1、BACnet的对象和对象属性在BACnet中，网络设备通过读取、修改封装在应用层APDU中的对象数据结构，实现互操作。BACnet定义了18个对象每个对象都有三个属性：对象标志符（Object＿Identifier）、对象名称（Object＿Name）和对象类型（Object＿Type）。BACnet对象对象名称应用举例01模拟输入AnalogInput模拟传感器输入如机械开关On/Off输入02模拟输出AnalogOutput模拟控制量输出03模拟值AnalogValue模拟控制设备参数如设备阀值04数字输入BinaryInput数字传感器输入如电子开关On/Off输入05数字输出BinaryOutput继电器输出06数字值BinaryValu...
