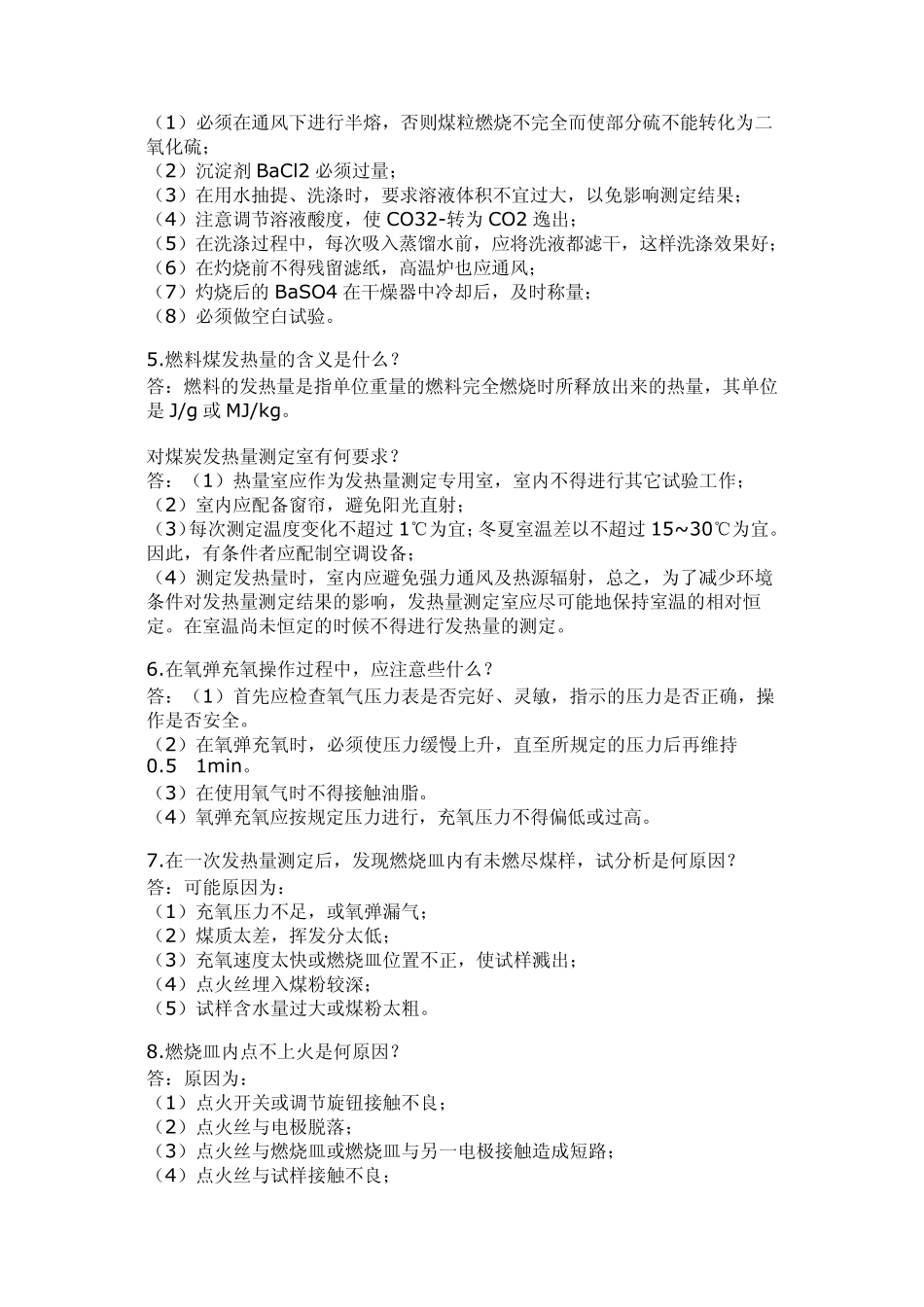

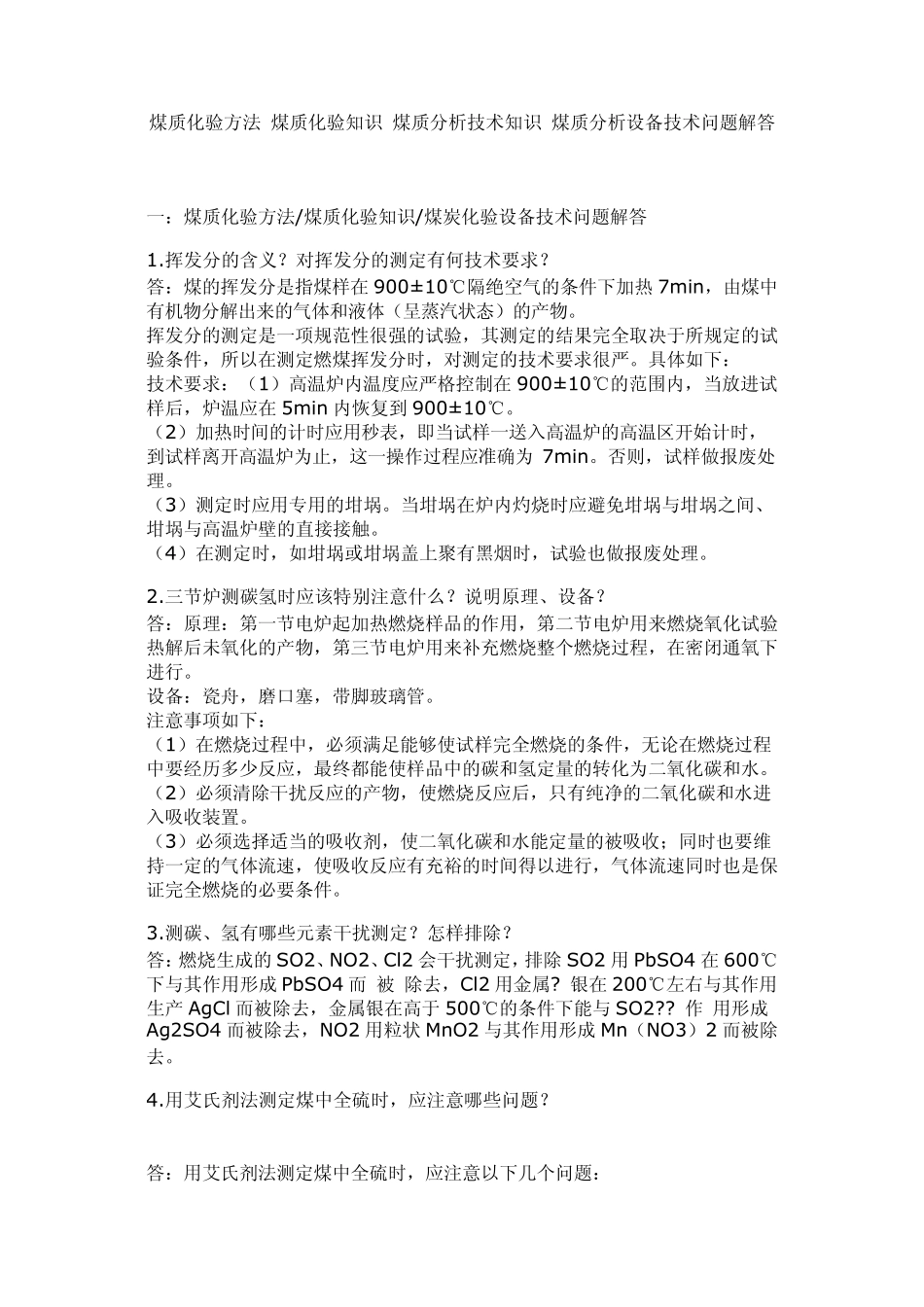

煤质化验方法/煤质化验知识/煤质分析技术知识/煤质分析设备技术问题解答 一：煤质化验方法/煤质化验知识/煤炭化验设备技术问题解答 1.挥发分的含义？对挥发分的测定有何技术要求？ 答：煤的挥发分是指煤样在900± 10℃隔绝空气的条件下加热 7min，由煤中有机物分解出来的气体和液体（呈蒸汽状态）的产物。 挥发分的测定是一项规范性很强的试验，其测定的结果完全取决于所规定的试验条件，所以在测定燃煤挥发分时，对测定的技术要求很严。具体如下： 技术要求：（1）高温炉内温度应严格控制在900± 10℃的范围内，当放进试样后，炉温应在5min 内恢复到 900± 10℃。 （2）加热时间的计时应用秒表，即当试样一送入高温炉的高温区开始计时，到试样离开高温炉为止，这一操作过程应准确为 7min。否则，试样做报废处理。 （3）测定时应用专用的坩埚。当坩埚在炉内灼烧时应避免坩埚与坩埚之间、坩埚与高温炉壁的直接接触。 （4）在测定时，如坩埚或坩埚盖上聚有黑烟时，试验也做报废处理。 2.三节炉测碳氢时应该特别注意什么？说明原理、设备？ 答：原理：第一节电炉起加热燃烧样品的作用，第二节电炉用来燃烧氧化试验热解后未氧化的产物，第三节电炉用来补充燃烧整个燃烧过程，在密闭通氧下进行。 设备：瓷舟，磨口塞，带脚玻璃管。 注意事项如下： （1）在燃烧过程中，必须满足能够使试样完全燃烧的条件，无论在燃烧过程中要经历多少反应，最终都能使样品中的碳和氢定量的转化为二氧化碳和水。 （2）必须清除干扰反应的产物，使燃烧反应后，只有纯净的二氧化碳和水进入吸收装置。 （3）必须选择适当的吸收剂，使二氧化碳和水能定量的被吸收；同时也要维持一定的气体流速，使吸收反应有充裕的时间得以进行，气体流速同时也是保证完全燃烧的必要条件。 3.测碳、氢有哪些元素干扰测定？怎样排除？ 答：燃烧生成的SO2、NO2、Cl2 会干扰测定，排除 SO2 用 PbSO4 在600℃下与其作用形成 PbSO4 而 被 除去，Cl2 用金属? 银在200℃左右与其作用生产 AgCl 而被除去，金属银在高于 500℃的条件下能与 SO2?? 作 用形成Ag2SO4 而被除去，NO2 用粒状 MnO2 与其作用形成 Mn（NO3）2 而被除去。 4.用艾氏剂法测定煤中全硫时，应注意哪些问题？ 答：用艾氏剂法测定煤中全硫时，应注意以下几个问题： （1）必须在通风下进行半熔，否则煤粒燃烧不完全而使部分硫不能转化为二氧化硫； （2）沉淀剂 BaCl2 必须过量； ...
