熟料强度分析报告

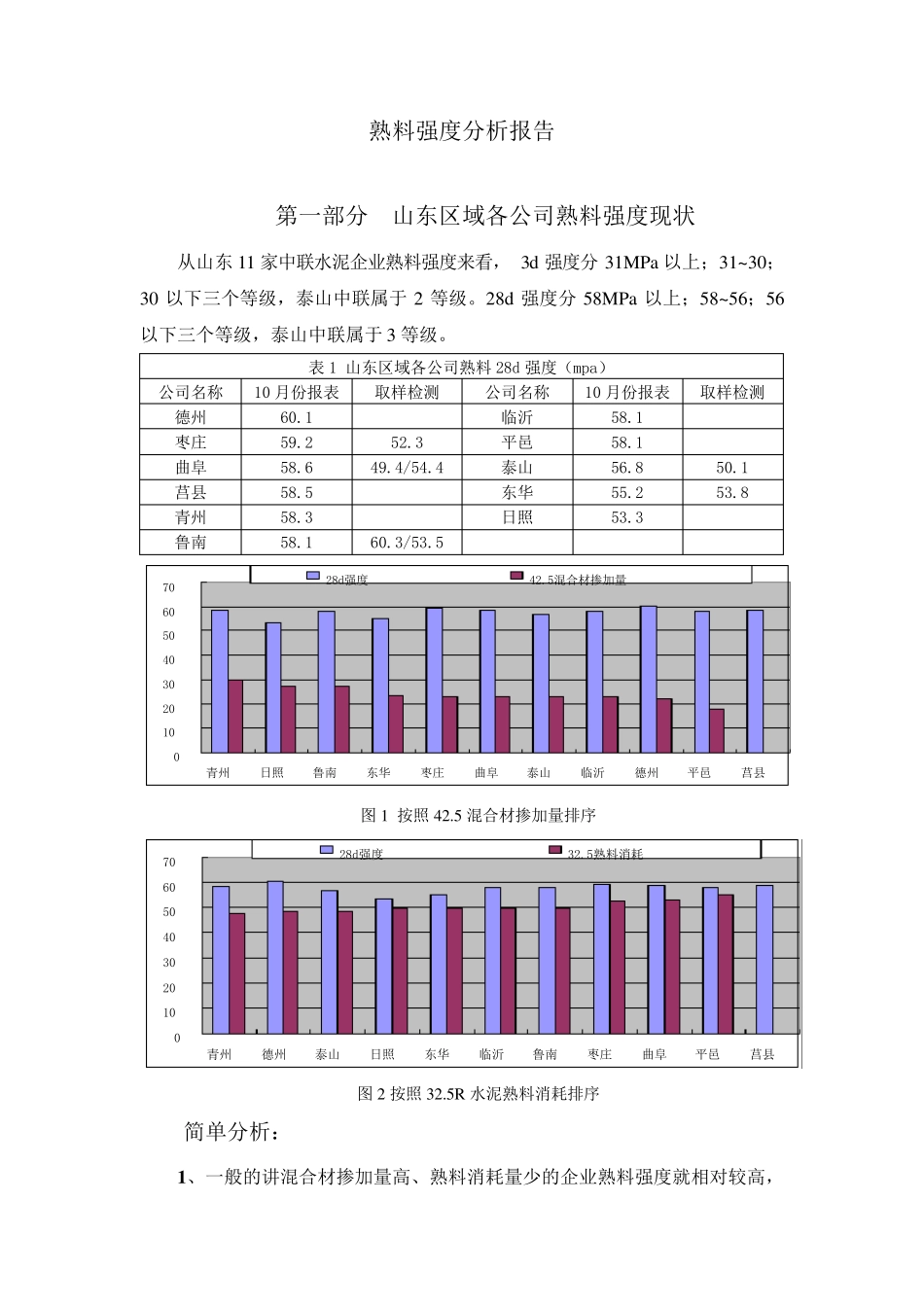

熟料强度分析报告 第一部分 山东区域各公司熟料强度现状 从山东11 家中联水泥企业熟料强度来看，3d 强度分31MPa 以上；31~30；30 以下三个等级，泰山中联属于2 等级。28d 强度分58MPa 以上；58~56；56以下三个等级，泰山中联属于3 等级。 表1 山东区域各公司熟料28d 强度（mpa） 公司名称 10 月份报表 取样检测 公司名称 10 月份报表 取样检测 德州 60.1 临沂 58.1 枣庄 59.2 52.3 平邑 58.1 曲阜 58.6 49.4/54.4 泰山 56.8 50.1 莒县 58.5 东华 55.2 53.8 青州 58.3 日照 53.3 鲁南 58.1 60.3/53.5 010203040506070青州日照鲁南东华枣庄曲阜泰山临沂德州平邑莒县28d强度42.5混合材掺加量 图1 按照42.5 混合材掺加量排序 010203040506070青州德州泰山日照东华临沂鲁南枣庄曲阜平邑莒县28d强度32.5熟料消耗 图2 按照32.5R 水泥熟料消耗排序 简单分析： 1 、一般的讲混合材掺加量高、熟料消耗量少的企业熟料强度就相对较高，从以上两个排序来看，排位相对稳定的是青州和平邑，也就意味着数据相对比较准确；排位变换较大的为德州，其次是泰山和鲁南。 以德州为例子：对比混合材掺加量德州增加1.3%左右，熟料消耗增加0.17%，对比水泥3d 强度德州降低2.35MPa，28d 提高0.5Mpa。同时对比磨机状况：德州磨机台时P.C32.5 提高6.38 吨/小时，不考虑水泥比表面积差别的情况下，说明德州熟料要比泰山熟料强度要高，估计高出2MPa 左右。实际熟料强度也就是53~54MPa 之间，并不像对标数据60MPa 左右；至于鲁南和枣庄与我公司应该相差不大。 2、从我公司PO42.5 水泥混合材掺加量于熟料强度对应经验来看，我公司熟料强度在 55mpa 以上时、在不添加助磨剂的条件下熟料掺加量一般可以控制在70%左右，甚至更低；57mpa 以上则完全可以降低到 70%以下。 从德州、鲁南、曲阜的熟料对比来看，曲阜、德州熟料28d 强度59MPa 以上。与泰山熟料强度相差3MPa 左右，依次推断水泥混合材掺加量增加4%左右。根据我公司实际数据来看，对标数据与实际数据相差在 5~7mpa，所以推测其余几个公司数据也应存在虚报现象。这与2010 年我公司分别采样后分析结果一致（表1）. 3、另一个方面，由于各公司水泥控制思路有差异，可能影响熟料掺加量数据。以曲阜为例，据我们实际考查来看，其42.5 水泥的比表面积实际控制在340mm2/kg左右，与中联实际要求有些差距，该公司控制思路就是：一方面可以通过提高水...
