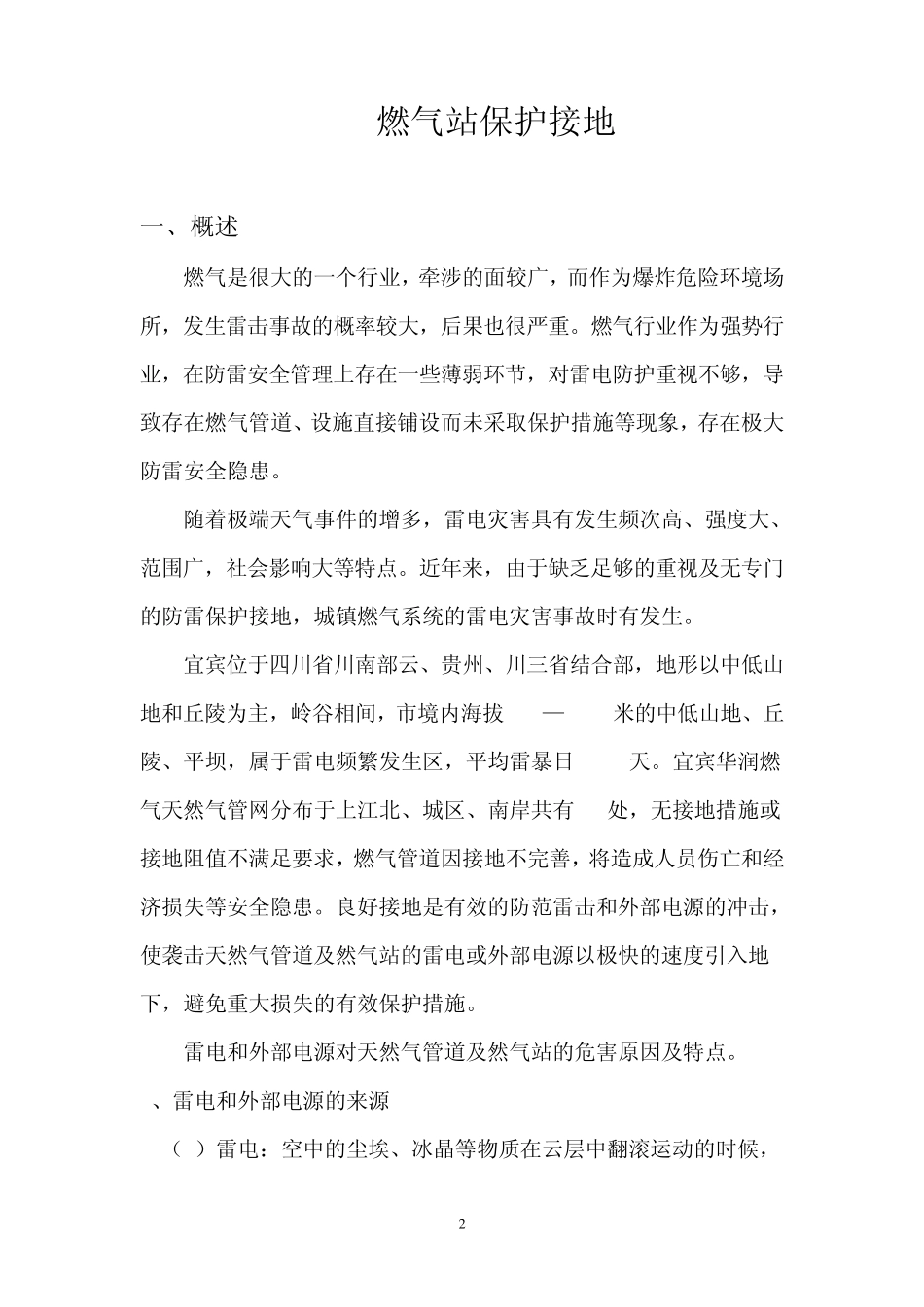

1 目录 1、概述„„„„„„„„„„„„„„„„„„„„„„„„„2 2、燃气站或燃气管道的保护接地技术方案„„„„„„„„5 3、防雷保护接地设计标准及规范„„„„„„„„„„„„„8 4、技术规范„„„„„„„„„„„„„„„„„„„„„„ 15 5、维护与管理„„„„„„„„„„„„„„„„„„„„„ 18 6、结论„„„„„„„„„„„„„„„„„„„„„„„„„19 2 燃气站保护接地 一、概述 燃气是很大的一个行业，牵涉的面较广，而作为爆炸危险环境场所，发生雷击事故的概率较大，后果也很严重。燃气行业作为强势行业，在防雷安全管理上存在一些薄弱环节，对雷电防护重视不够，导致存在燃气管道、设施直接铺设而未采取保护措施等现象，存在极大防雷安全隐患。 随着极端天气事件的增多，雷电灾害具有发生频次高、强度大、范围广，社会影响大等特点。近年来，由于缺乏足够的重视及无专门的防雷保护接地，城镇燃气系统的雷电灾害事故时有发生。 宜宾位于四川省川南部云、贵州、川三省结合部，地形以中低山地和丘陵为主，岭谷相间，市境内海拔500—2000米的中低山地、丘陵、平坝，属于雷电频繁发生区，平均雷暴日 39.2天。宜宾华润燃气天然气管网分布于上江北、城区、南岸共有 45处，无接地措施或接地阻值不满足要求，燃气管道因接地不完善，将造成人员伤亡和经济损失等安全隐患。良好接地是有效的防范雷击和外部电源的冲击，使袭击天然气管道及然气站的雷电或外部电源以极快的速度引入地下，避免重大损失的有效保护措施。 雷电和外部电源对天然气管道及然气站的危害原因及特点。 1、雷电和外部电源的来源 （1）雷电：空中的尘埃、冰晶等物质在云层中翻滚运动的时候， 3 经过一些复杂过程，使这些物质分别带上了正电荷与负电荷。通过运动，带上相同电荷的质量较重的物质会到达云层的下部（一般为负电荷），带上相同电荷的质量较轻的物质会到达云层的上部（一般为正电荷）。这样，同性电荷的汇集就形成了一些带电中心，当异性带电中心之间的空气被其强大的电场击穿时，就形成“云间放电”（即闪电）。带负电荷的云层向下靠近地面时，地面的凸出物、金属等会被感应出正电荷，随着电场的逐步增强，雷云向下形成下行先导，地面的物体形成向上闪流，二者相遇即形成对地放电。这就容易造成雷电灾害。 （2）外部电源：A通常是地下电缆受外力破坏，特别是高电压电源电缆；B微生物发酵，产生电荷叠加，形成强大电流...
