燃气管线保护方案

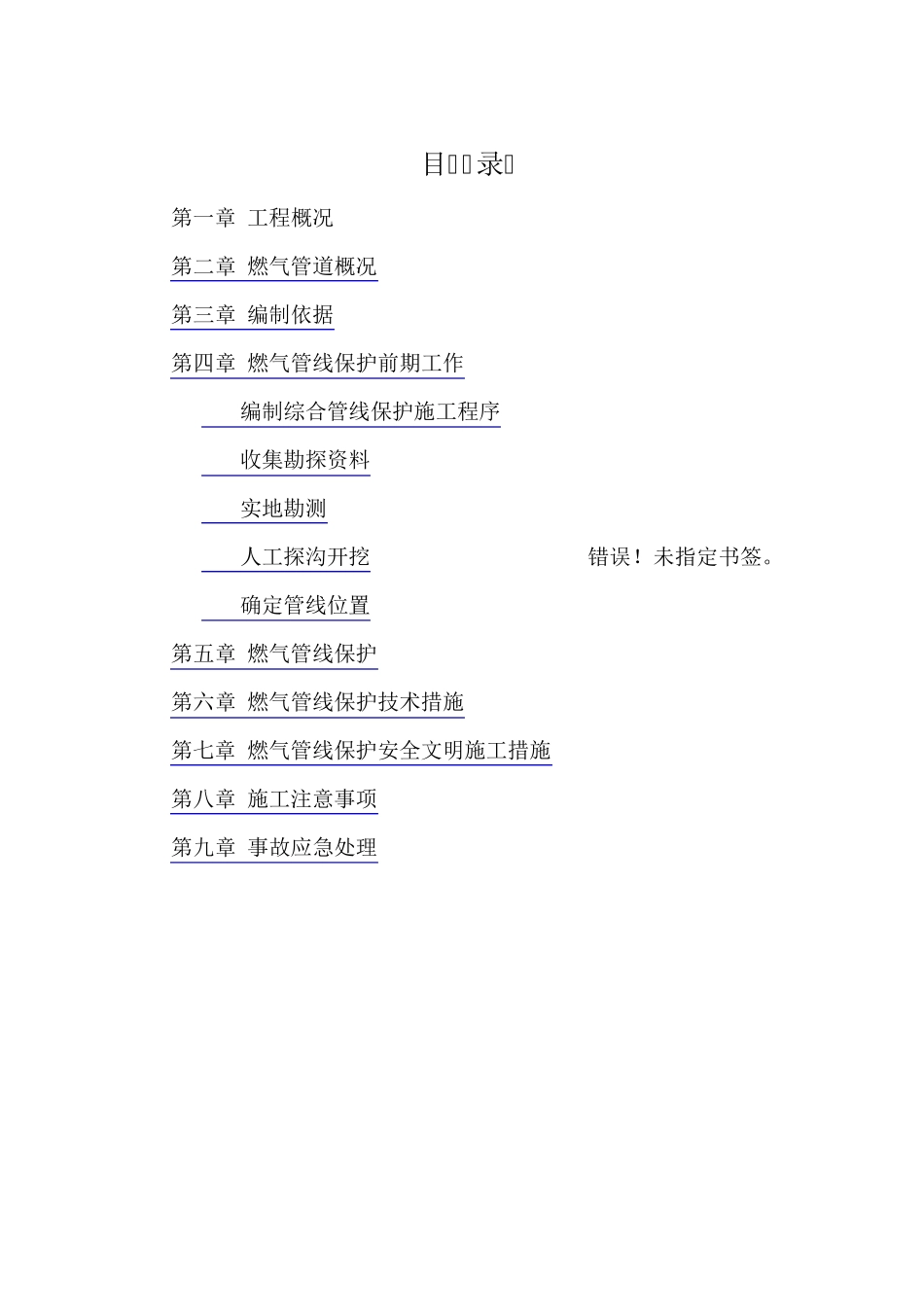

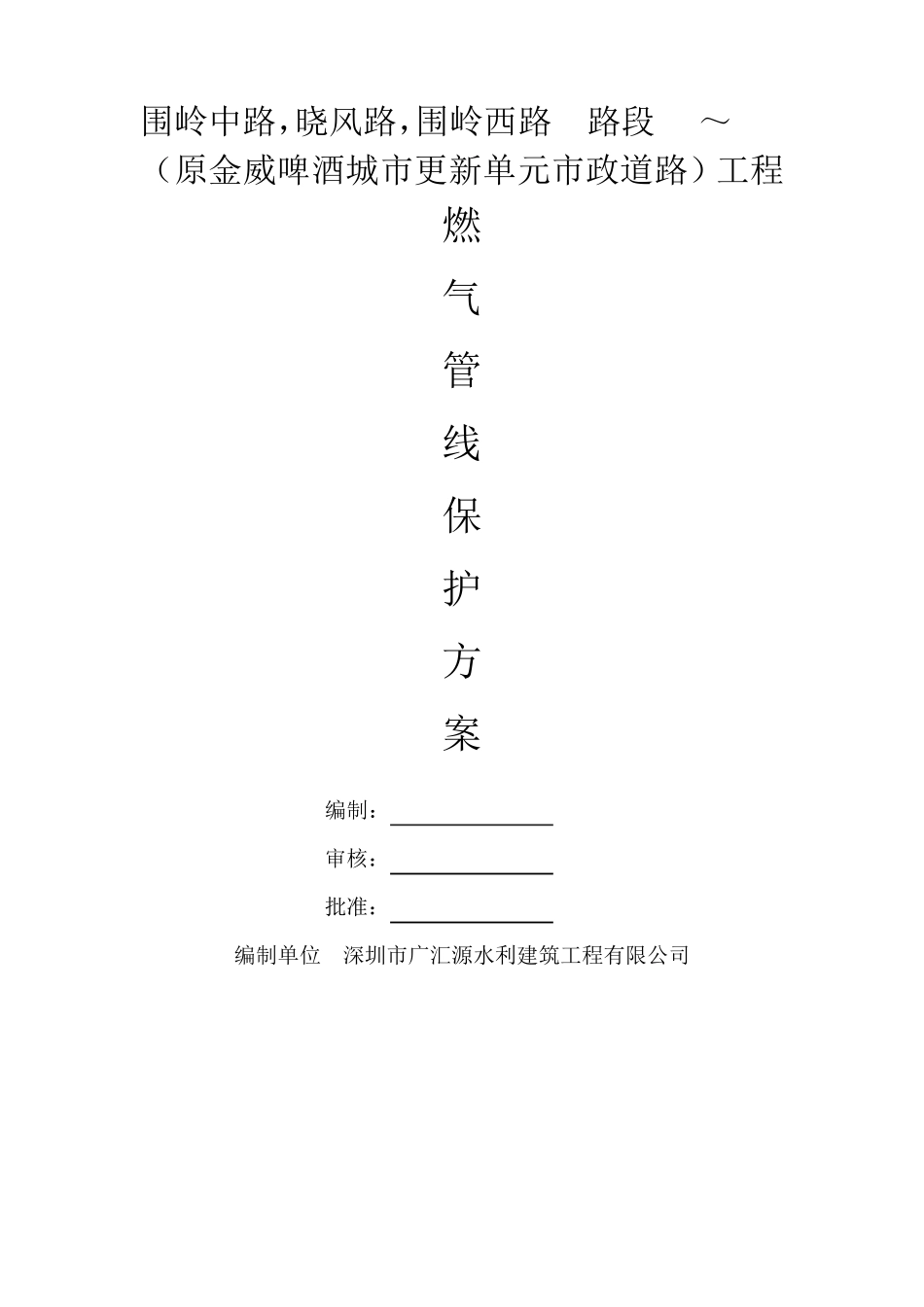

围岭中路，晓风路，围岭西路 1路段 KO～140（原金威啤酒城市更新单元市政道路）工程 燃 气 管 线 保 护 方 案 编制： 审核： 批准： 编制单位: 深圳市广汇源水利建筑工程有限公司目 录 第一章 工程概况 ........................................ 第二章 燃气管道概况 .................................... 第三章 编制依据 ........................................ 第四章 燃气管线保护前期工作 ............................ 4.1编制综合管线保护施工程序 ......................... 4.2收集勘探资料 ..................................... 4.3实地勘测 ......................................... 4.4人工探沟开挖 ................... 错误！未指定书签。 4.5确定管线位置 ..................................... 第五章 燃气管线保护 .................................... 第六章 燃气管线保护技术措施 ............................ 第七章 燃气管线保护安全文明施工措施 .................... 第八章 施工注意事项 .................................... 第九章 事故应急处理 .................................... 第一章 工程概况 本项目位于位于深圳市罗湖区布心片区东南部,属原金威啤酒城市更新单元市政道路工程，为新建工程，由围岭中路，晓风路，围岭西路组成。1）围岭西路：全长221.292 米，路幅宽11 米，机动车道7 米宽，双向2 车道，两侧人行道各2.0 米宽。2）晓风路：全长269.795米，路幅宽12 米，其中机动车道7 米宽，双向2 车道，两侧人行道各2.5 米宽。 3）围岭中路：全长227.639 米，路幅宽15.043 米，机动车道7 米宽，双向2 车道，北侧人行道5.243 米宽，南侧人行道2.8米宽。 主要包括新建机动车道及人行道，道路沿线布设相关给水、雨水、污水、燃气、电力、电信、照明等市政管线。本项目的建设对改善区域的交通环境、投资环境、提高土地利用价值、树立公明街道的门户形象是十分必要的。 第二章 燃气管道概况 本工程项目设计为城市燃气管，1、管道选用燃气用埋地聚乙烯（PE）管材（GB/T15558.1-2015）,公称外径小于等于dn110 管道采用 PE100 材质 SDR11 系列聚乙烯管道，公称外径大于dn110 的管道采用 PE100 材质，SDR17（开挖敷设）系列聚乙烯管道，管件选用燃气用埋地聚乙烯管件（GB/T 15558.2-2005），与管材采用相应系列管...
