燃气管道输配工程与石油管道交叉穿越施工方案

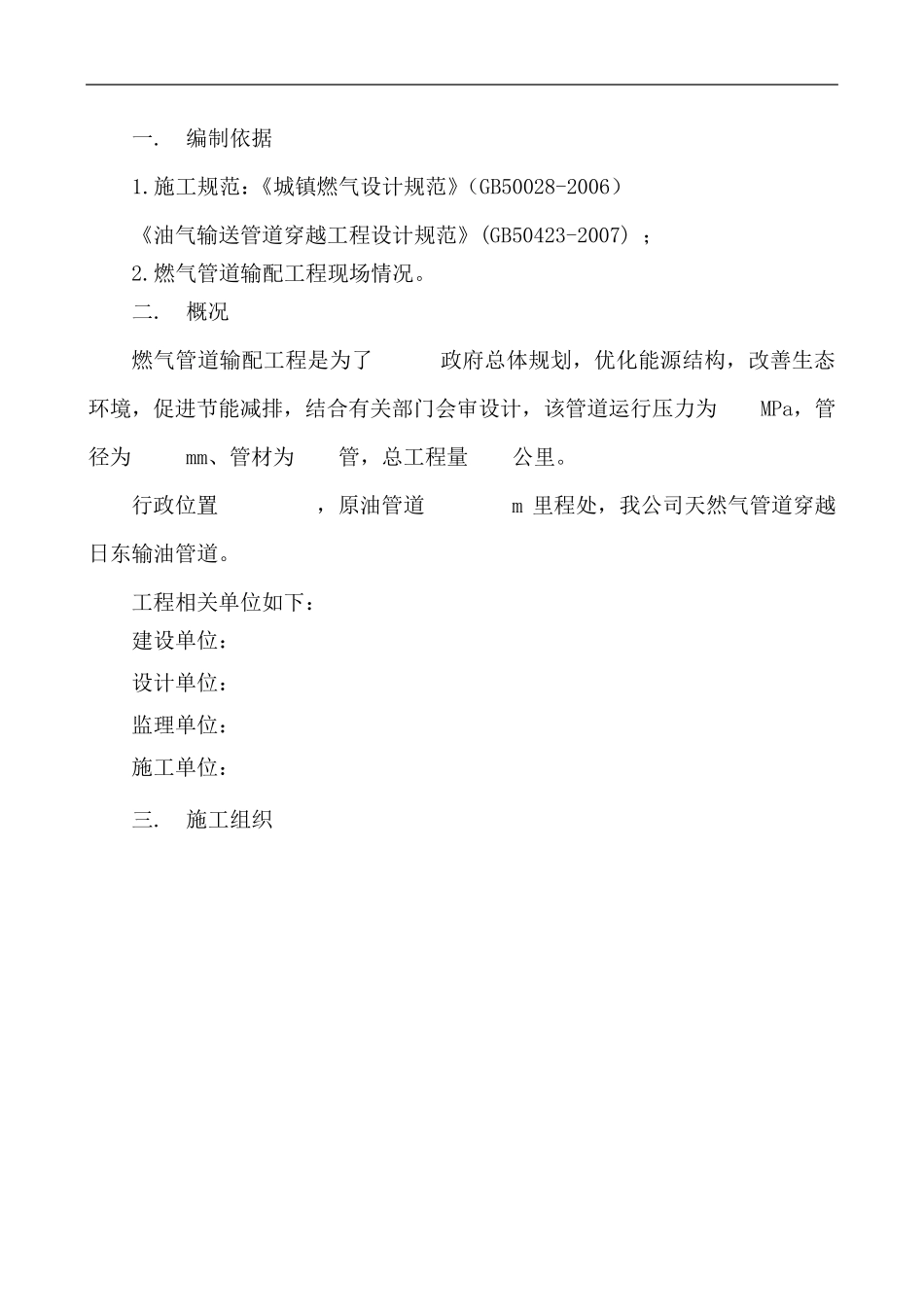

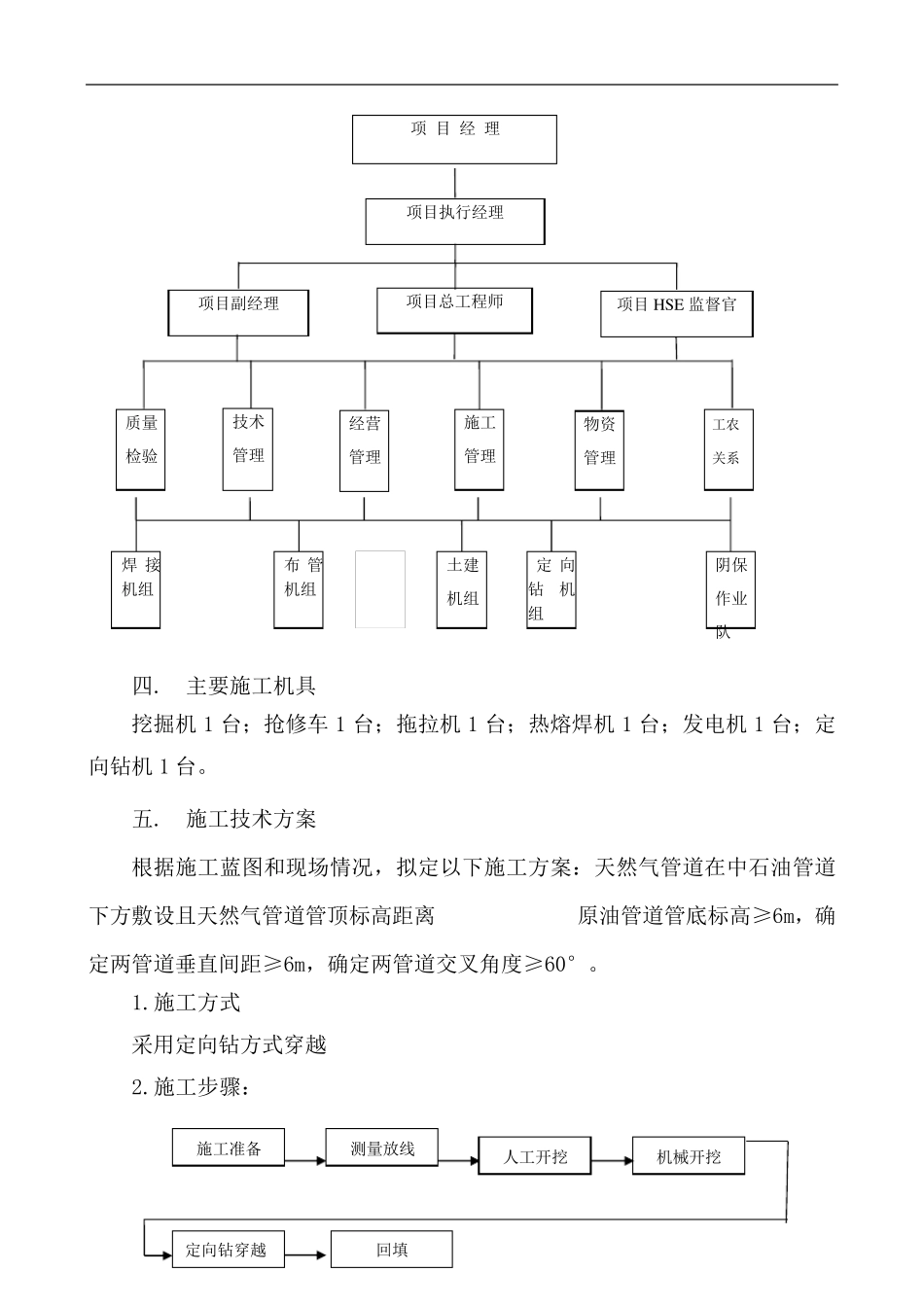

燃 气 管 道 输 配 工 程 与石油管 道 交叉穿越施工 方案 审 核： 批 准： 有限公司 2017 年 1 月 3 日 一. 编制依据 1.施工规范：《城镇燃气设计规范》（GB50028-2006） 《油气输送管道穿越工程设计规范》(GB50423-2007) ； 2.燃气管道输配工程现场情况。 二. 概况 燃气管道输配工程是为了 政府总体规划，优化能源结构，改善生态环境，促进节能减排，结合有关部门会审设计，该管道运行压力为 MPa，管径为 mm、管材为 管，总工程量 公里。 行政位置 ，原油管道 m 里程处，我公司天然气管道穿越日东输油管道。 工程相关单位如下： 建设单位： 设计单位： 监理单位： 施工单位： 三. 施工组织 四. 主要施工机具 挖掘机1 台；抢修车1 台；拖拉机1 台；热熔焊机1 台；发电机1 台；定向钻机1 台。 五. 施工技术方案 根据施工蓝图和现场情况，拟定以下施工方案：天然气管道在中石油管道下方敷设且天然气管道管顶标高距离 原油管道管底标高≥6m，确定两管道垂直间距≥6m，确定两管道交叉角度≥60°。 1.施工方式 采用定向钻方式穿越 2.施工步骤： 焊接机组 土建 机组 定向钻机组 阴保 作业 队 布 管机组 施工准备 测量放线 机械开挖 人工开挖 定向钻穿越 回填 项目副经理 项目 HSE 监督官 项目执行经理 项目总工程师 项 目 经 理 质量 检验 技术 管理 经营 管理 施工 管理 物资 管理 工农 关系 2.1 施 工 准 备 为 保 证 施 工 的 安 全 ， 施 工 开 始 前 ， 与 东 明 输 油 站 联 系 ， 东 明 输 油 站 人 员 到达 现 场 后 ， 方 可 施 工 。 现 场 勘 测 ， 了 解 施 工 环 境 、 地 形 、 底 层 土 质 特 性 ， 道 路 交 通 情 况 ， 地 下 管网 走 向 ， 深 度 及 周 围 建 筑 物 位 置 等 ， 将 预 制 管 道 拉 运 至 现 场 ， 摆 放 至 管 沟 一 侧 。 2.2 测 量 放 线 确 定 天 然 气 管 道 与 原 油 管 道 交 点 ， 以 天 然 气 管 道 为 中 心 ， 沿天 然 气 管 道 方 向 两 侧 各 延 出 5 米 放 线 。 2.3 人 工 开 挖 原 油 管 道 上 方 区 域 采 用 人 工 开 挖 找 出 日 东 管 道 和 光 缆 ， 确 定 埋 深 ， 做 到 可视...
