燃气采暖炉成品检验指导书

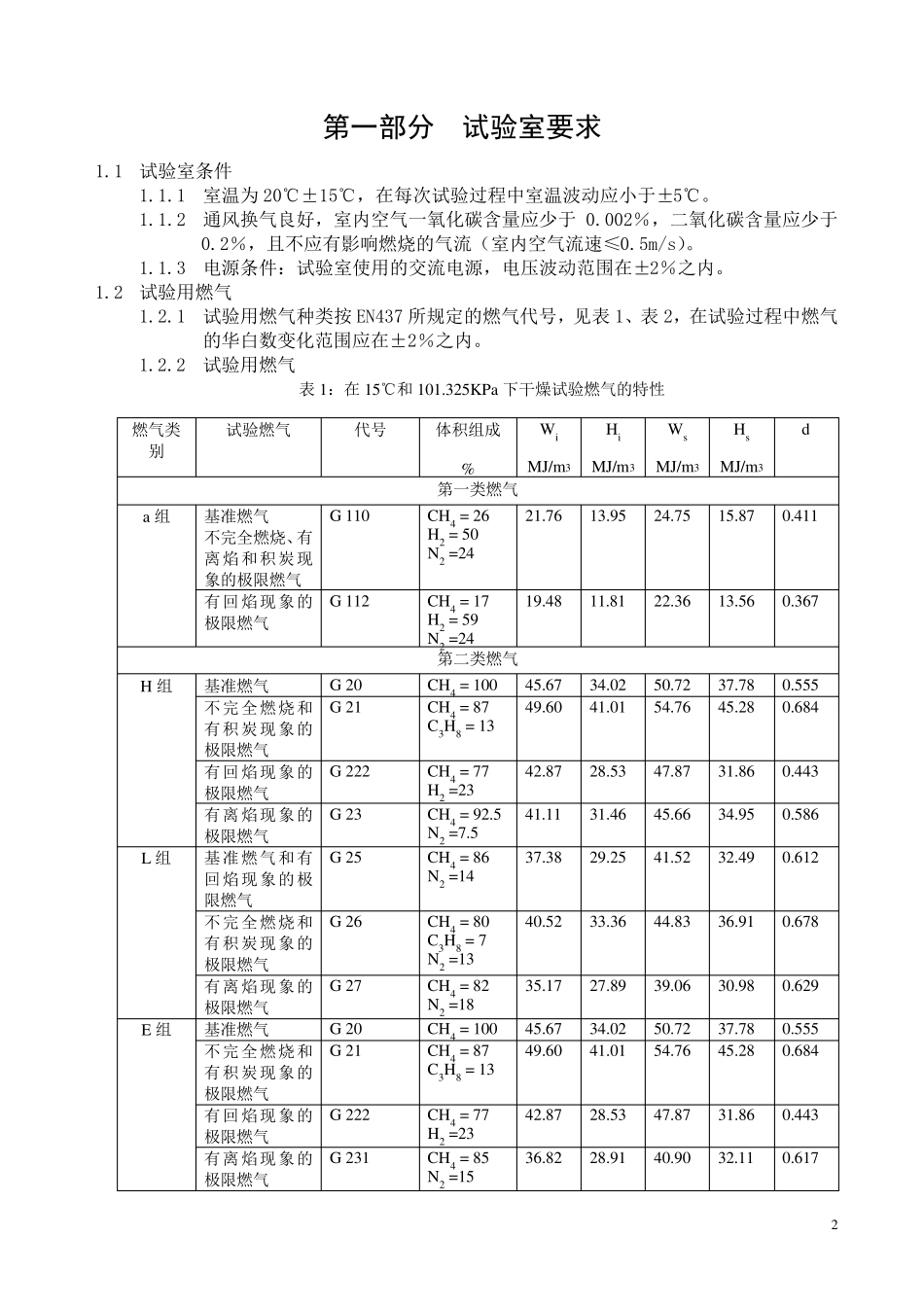

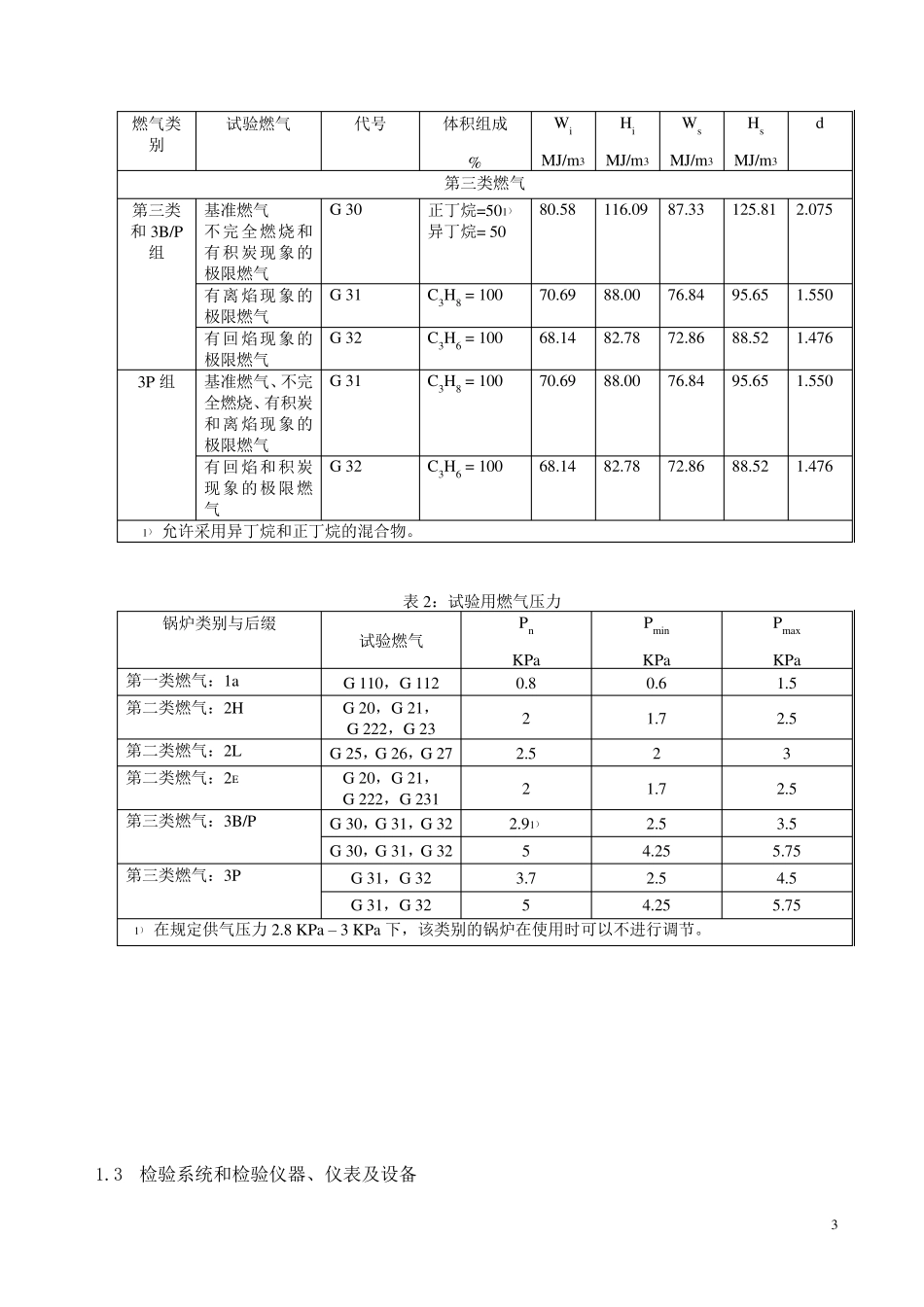

1 序言 适用范围 本指导书共分三部分，第一部分为试验室要求，第二部分为检验项目要求,第三部分为检验方法与步骤。 引用标准：EN483、EN26、EN437、EN50165、EN60335-1:1991、EN60529 2 第一部分 试验室要求 1.1 试验室条件 1.1.1 室温为20℃±15℃，在每次试验过程中室温波动应小于±5℃。 1.1.2 通风换气良好，室内空气一氧化碳含量应少于 0.002％，二氧化碳含量应少于0.2％，且不应有影响燃烧的气流（室内空气流速≤0.5m/s）。 1.1.3 电源条件：试验室使用的交流电源，电压波动范围在±2％之内。 1.2 试验用燃气 1.2.1 试验用燃气种类按 EN437 所规定的燃气代号，见表 1、表 2，在试验过程中燃气的华白数变化范围应在±2％之内。 1.2.2 试验用燃气 表 1：在 15℃和 101.325KPa 下干燥试验燃气的特性 燃气类别 试验燃气 代号 体积组成 % Wi MJ/m3 Hi MJ/m3 Ws MJ/m3 Hs MJ/m3 d 第一类燃气 a 组 基准燃气 不完全燃烧、有离焰和积炭现象的极限燃气 G 110 CH4 = 26 H2 = 50 N2 =24 21.76 13.95 24.75 15.87 0.411 有回焰现象的极限燃气 G 112 CH4 = 17 H2 = 59 N2 =24 19.48 11.81 22.36 13.56 0.367 第二类燃气 H 组 基准燃气 G 20 CH4 = 100 45.67 34.02 50.72 37.78 0.555 不完全燃烧和有积炭现象的极限燃气 G 21 CH4 = 87 C3H8 = 13 49.60 41.01 54.76 45.28 0.684 有回焰现象的极限燃气 G 222 CH4 = 77 H2 =23 42.87 28.53 47.87 31.86 0.443 有离焰现象的极限燃气 G 23 CH4 = 92.5 N2 =7.5 41.11 31.46 45.66 34.95 0.586 L 组 基准燃气和有回焰现象的极限燃气 G 25 CH4 = 86 N2 =14 37.38 29.25 41.52 32.49 0.612 不完全燃烧和有积炭现象的极限燃气 G 26 CH4 = 80 C3H8 = 7 N2 =13 40.52 33.36 44.83 36.91 0.678 有离焰现象的极限燃气 G 27 CH4 = 82 N2 =18 35.17 27.89 39.06 30.98 0.629 E 组 基准燃气 G 20 CH4 = 100 45.67 34.02 50.72 37.78 0.555 不完全燃烧和有积炭现象的极限燃气 G 21 CH4 = 87 C3H8 = 13 49.60 41.01 54.76 45.28 0.684 有回焰现象的极限燃气 G 222 CH4 = 77 H2 =23 42.87 28.53 47.87 31.86 0.443 有离焰现象的极限燃气 G 231 CH4 = 85 N2 =15 36.82 28.91 40.90...
