爆破方案(带图)

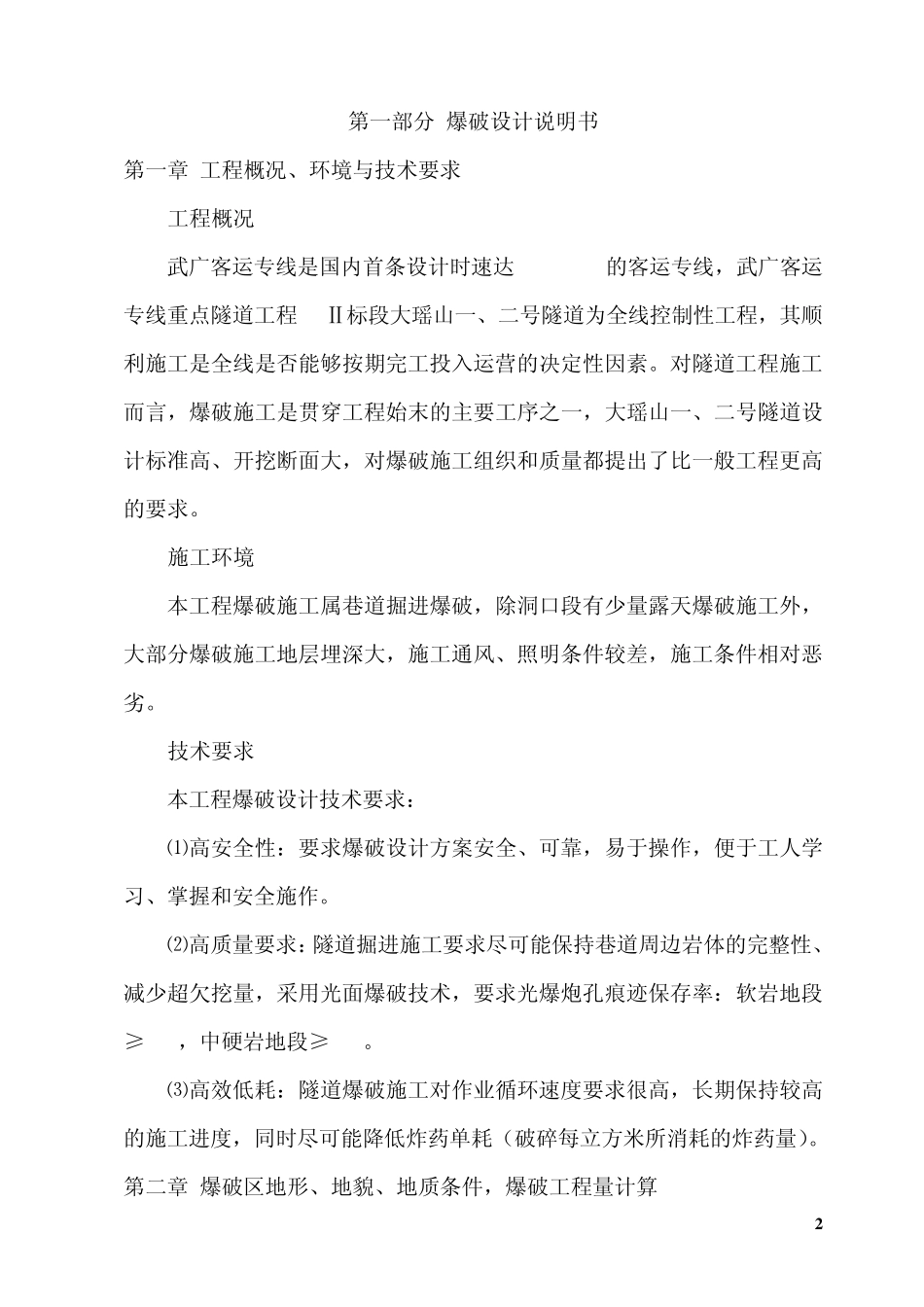

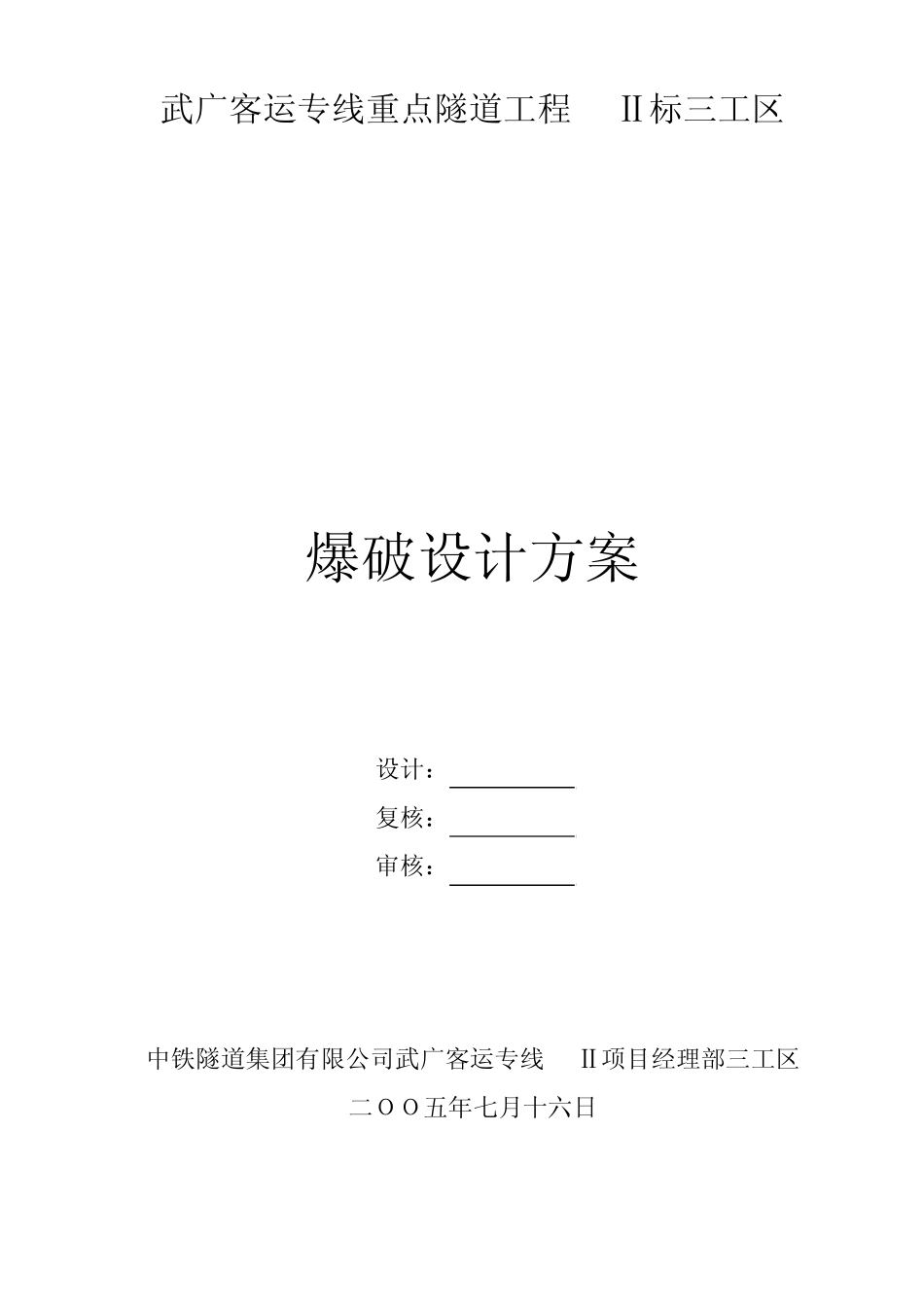

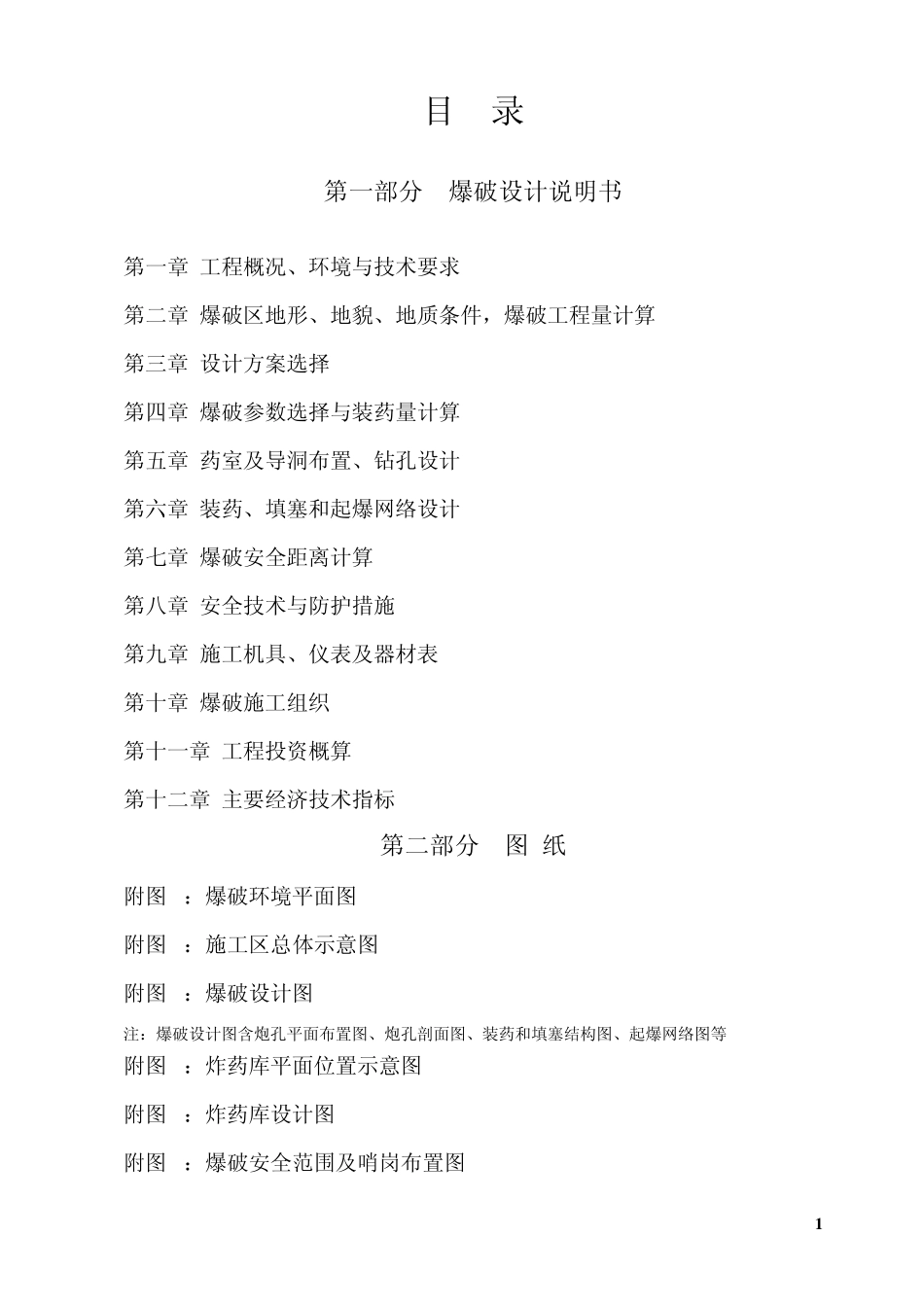

武广客运专线重点隧道工程SDⅡ标三工区 爆破设计方案 设计： 复核： 审核： 中铁隧道集团有限公司武广客运专线SDⅡ项目经理部三工区 二ＯＯ五年七月十六日 1 目 录 第一部分 爆破设计说明书 第一章 工程概况、环境与技术要求 ............................... 2 第二章 爆破区地形、地貌、地质条件，爆破工程量计算 ............. 2 第三章 设计方案选择 .......................................... 4 第四章 爆破参数选择与装药量计算 ............................... 4 第五章 药室及导洞布置、钻孔设计 ............................... 5 第六章 装药、填塞和起爆网络设计 ............................... 6 第七章 爆破安全距离计算 ....................................... 7 第八章 安全技术与防护措施 ..................................... 8 第九章 施工机具、仪表及器材表 ................................ 13 第十章 爆破施工组织 ......................................... 13 第十一章 工程投资概算 ........................................ 16 第十二章 主要经济技术指标 .................................... 17 第二部分 图 纸 附图 1：爆破环境平面图 附图 2：施工区总体示意图 附图 3：爆破设计图 注：爆破设计图含炮孔平面布置图、炮孔剖面图、装药和填塞结构图、起爆网络图等 附图 4：炸药库平面位置示意图 附图 5：炸药库设计图 附图 6：爆破安全范围及哨岗布置图 2 第一部分 爆破设计说明书 第一章 工程概况、环境与技术要求 1.1 工程概况 武广客运专线是国内首条设计时速达350km/h的客运专线，武广客运专线重点隧道工程SDⅡ标段大瑶山一、二号隧道为全线控制性工程，其顺利施工是全线是否能够按期完工投入运营的决定性因素。对隧道工程施工而言，爆破施工是贯穿工程始末的主要工序之一，大瑶山一、二号隧道设计标准高、开挖断面大，对爆破施工组织和质量都提出了比一般工程更高的要求。 1.2 施工环境 本工程爆破施工属巷道掘进爆破，除洞口段有少量露天爆破施工外，大部分爆破施工地层埋深大，施工通风、照明条件较差，施工条件相对恶劣。 1.3 技术要求 本工程爆破设计技术要求： ⑴高安全性：要求爆破设计方案安全、可靠，易于操作，便于工人学习、掌握和安全施作。 ⑵高质量要求：隧道掘进施工要求尽可能保持巷...
