爬电距离与电气间隙_图文解释

爬电距离与电气间隙_图文解释_第1页
1/7
爬电距离与电气间隙_图文解释_第2页
2/7
爬电距离与电气间隙_图文解释_第3页
3/7

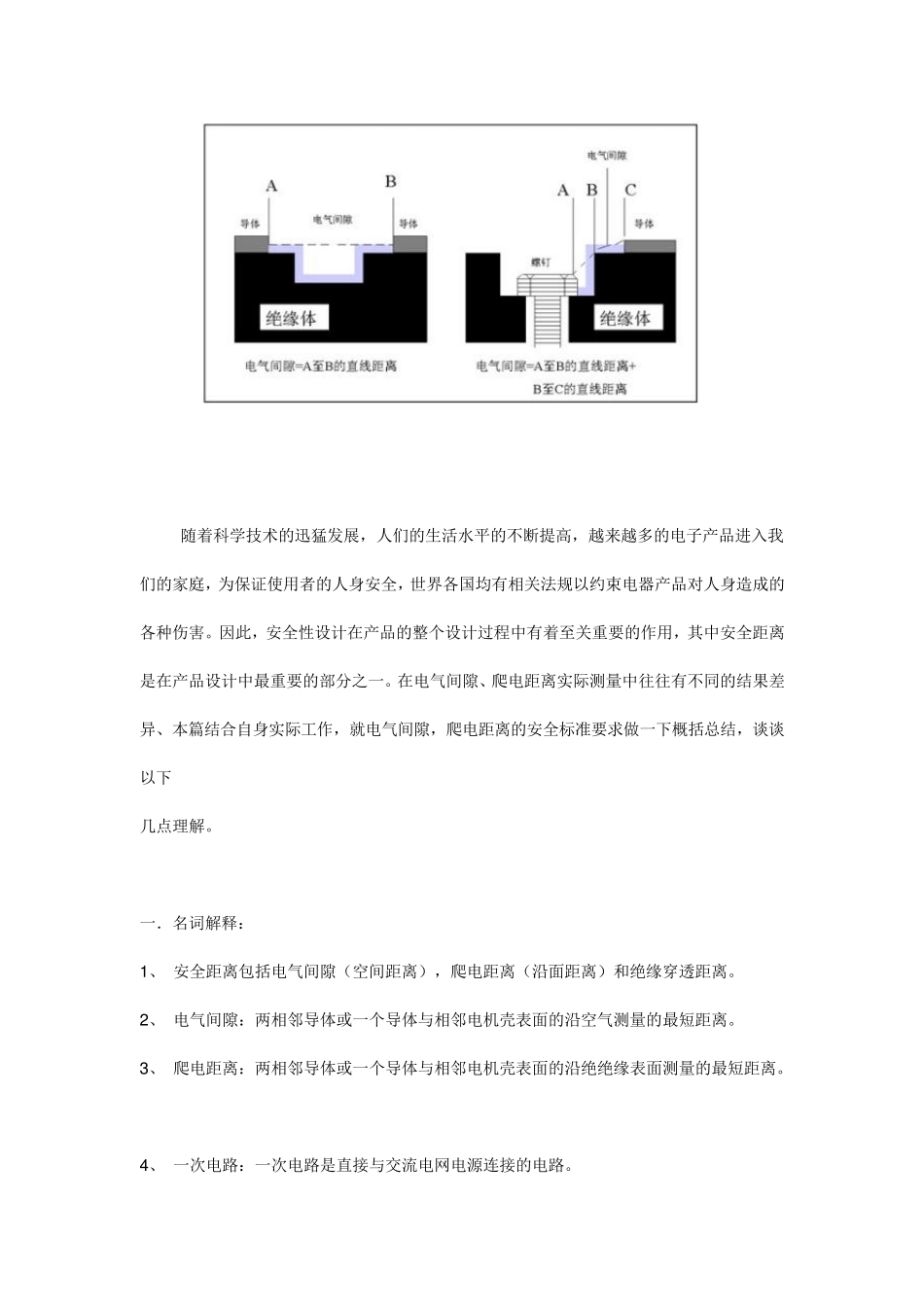

电气间隙和爬电距离的测量方法 电气间隙Clearance 在两个导电零部件之间或导电零部件与设备防护界面之间测得的最短空间距离。即在保证电气性能稳定和安全的情况下,通过空气能实现绝缘的最短距离。 电气间隙的大小和老化现象无关。电气间隙能承受很高的过电压,但当过电压值超过某一临界值后,此电压很快就引起电击穿,因此在确认电气间隙大小的时候必须以设备可能会出现的最大的内部和外部过电压(脉冲耐受电压为依据)。在不同场合使用同一电气设备或运用过电压保护器时所出现的过电压大小各不相同。因此根据不同的使用场合将过电压分为Ⅰ至Ⅳ四个等级。 爬电距离:沿绝缘表面测得的两个导电零部件之间或导电零部件与设备防护界面之间的最短路径。即在不同的使用情况下,由于导体周围的绝缘材料被电极化,导致绝缘材料呈现带电现象。此带电区(导体为圆形时,带电区为环形)的半径,即为爬电距离; 爬电距离 在绝缘材料表面会形成泄漏电流路径。若这些泄漏电流路径构成一条导电通路,则出现表面闪络或击穿现象。绝缘材料的这种变化需要一定的时间,它 是 由长 时间加 在器件上 的工 作 电压所引起的,器件周围环境 的污 染 能加 速 这一变化。 因此在确定端 子 爬电距离时要考 虑 工 作 电压的大小、 污 染 等级及 所运用的绝缘材料的抗 爬电特性。根据基 准 电压、 污 染 等级及 绝缘材料组 别 来 选 择 爬电距离。基 准 电压值是 从 供 电电网 的额 定电压值推导出来 的。 随着科学技术的迅猛发展,人们的生活水平的不断提高,越来越多的电子产品进入我们的家庭,为保证使用者的人身安全,世界各国均有相关法规以约束电器产品对人身造成的各种伤害。因此,安全性设计在产品的整个设计过程中有着至关重要的作用,其中安全距离是在产品设计中最重要的部分之一。在电气间隙、爬电距离实际测量中往往有不同的结果差异、本篇结合自身实际工作,就电气间隙,爬电距离的安全标准要求做一下概括总结,谈谈以下 几点理解。 一.名词解释: 1 、 安全距离包括电气间隙(空间距离),爬电距离(沿面距离)和绝缘穿透距离。 2 、 电气间隙:两相邻导体或一个导体与相邻电机壳表面的沿空气测量的最短距离。 3 、 爬电距离:两相邻导体或一个导体与相邻电机壳表面的沿绝绝缘表面测量的最短距离。 4 、 一次电路:一次电路是直接与交流电网电源连接的电路。 5、 二次电路:二次电路是不与...
