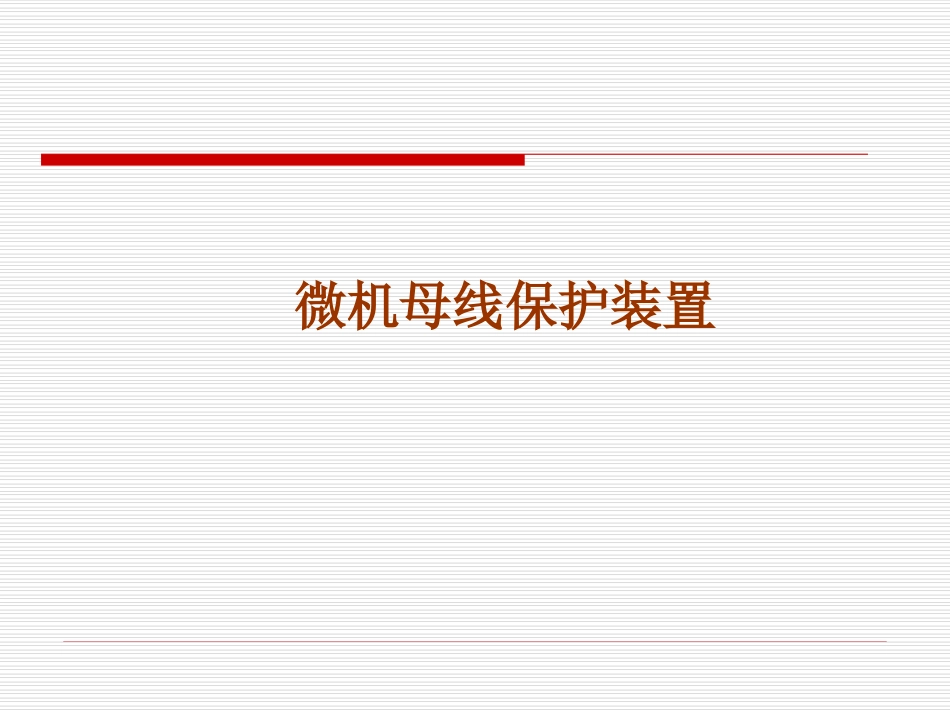

BP2B培训教程VIP免费

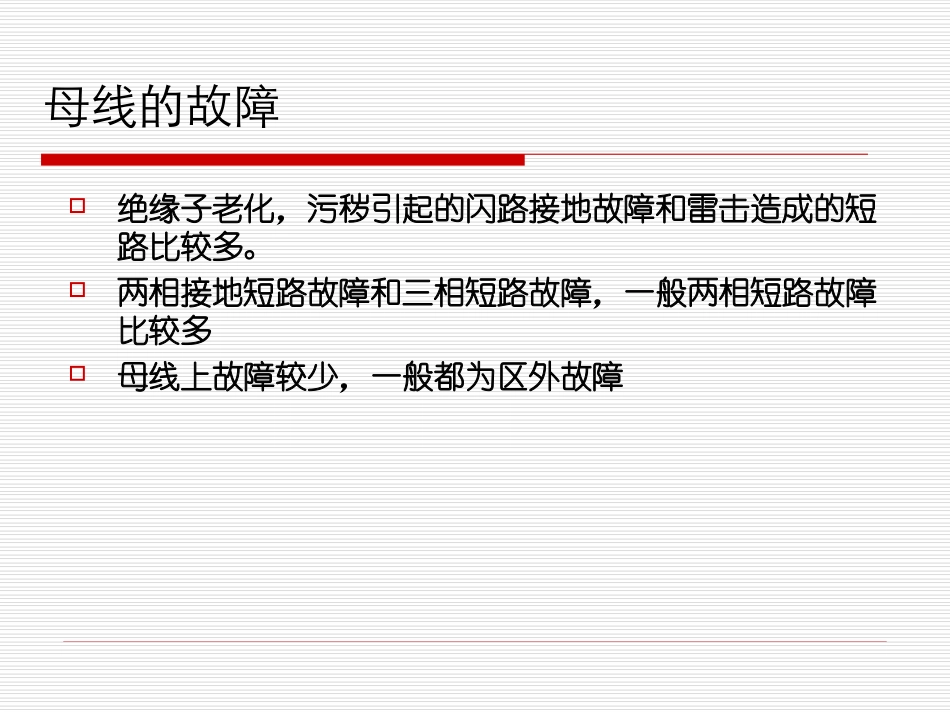

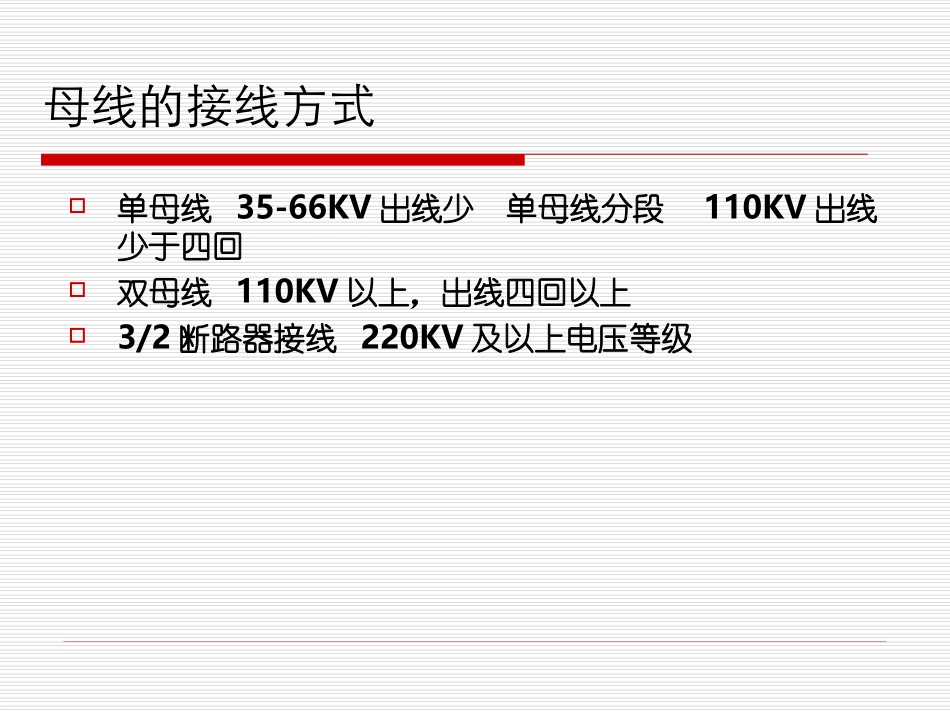

微机母线保护装置母线的接线方式单母线35-66KV出线少单母线分段110KV出线少于四回双母线110KV以上，出线四回以上3/2断路器接线220KV及以上电压等级母线的故障绝缘子老化，污秽引起的闪路接地故障和雷击造成的短路比较多。两相接地短路故障和三相短路故障，一般两相短路故障比较多母线上故障较少，一般都为区外故障对母线保护的要求高度的安全性和可靠性误动会造成大面积的停电，拒动会损害电力设备以及系统的瓦解选择性强，动作速度快要良好的区分区内和区外故障，还要确定故障母线，及早发现故障并切除对电流互感器的要求母线保护应接在专用TA二次回路中，并且要求在该回路中不接入其他设备的保护装置或测量装置，TA精度要求高，抗饱和能力强母线TA安装位置应尽量靠近线路或变压器一侧，使母线保护和线路保护变压器保护有重叠区与其它保护配合母线保护动作后作用于纵联保护停信（闭锁式)母线上发生故障或断路器失灵时，为了使线路对侧高频报护迅速作用于跳闸，母线保护动作后应使本侧收发信机停信闭锁线路重合闸为了防止线路断路器对故障母线进行重合，母线保护动作后应闭锁线路重合闸启动断路器失灵保护为了防止断路器失灵，母线保护动作后应启动断路器失灵保护短接线路纵差本侧电流回路母线保护区内故障，为使线路对侧可靠跳闸，保护动作后，短接线路纵差的电流回路或发远跳令去切除对侧断路器特点介绍TA饱和特点当出线故障时，某一出线元件TA饱和，二次电流大大减少，故障发生瞬间，铁芯中磁通不能突变，TA不能立即进入饱和区，存在3-5ms的线性传变区TA饱和后，每个周期内一次电流过零点附近不存在饱和时段，TA一次二次成正比TA饱和后，励磁电阻下降，内阻降低饱和后电流中存在很大的二次和三次谐波分量TA饱和对母线保护的影响母线区外故障时TA饱和对母线保护的影响：由于离故障点最近支路的电流互感器饱和其电流不能线性传变到二次侧，最严重时其二次电流为零，使差动回路产生很大的差流造成保护误动。母线区内故障时TA饱和对母线保护的影响：由于电流互感器的饱和，饱和的电流互感器不能线性传变一次电流使差动回路的电流大大降低，可能造成母差保护的拒动。特点介绍抗TA饱和三种方法1.同步识别法母线故障时，母线电压和出线元件上电流发生变化，产生差流，即工频电压和工频电流变化与差动元件中的差流同时出现，当区外故障TA饱和时母线电压和出电流立即发生变化，但由于故障后3-5msTA磁路才会饱和，差流才出现，差动元件中的差流比故障电流晚出现3-5ms在母差保护中，当故障电流与差动元件中的差流同时出现时，认为是区内故障开放差动；当故障电流比差动元件中差流早出现时，认为差动元件中的差流是区外故障TA饱和产生的，立即将差动闭锁一段时间特点介绍自适应阻抗加权抗饱和采用工频变化量阻抗元件△Z，是母线电压变化量与差流变化量的比值发生故障时，差动元件电压元件以及阻抗元件同时动作，即判为母线故障，如果电压元件在先而差动元件及阻抗元件后动作，即判为区外故障TA饱和，立即将差动闭锁特点介绍基于采样值的重复多次判别法上述两种方法，只适用于故障瞬间，只能将保护暂短闭锁，否则当发生区内故障时，将致使母差拒绝动作若在对差流一个周期的连续R次采样中，有S次及以上不满足差动元件动作要求，认为是外部故障TA饱和，继续闭锁差动。若有连续S次及以上满足动作条件，判为区外故障转为区内故障，立即开放差动。双母线母差保护逻辑框图大差元件小差元件起动元件饱和鉴别元件复压闭锁元件信号跳断路器与与适用范围BP-2B微机母线保护装置，适用于500kV及以下电压等级，包括单母线、单母分段、双母线、双母分段以及3/2接线在内的各种主接线方式，最大主接线规模为36个间隔。实现母线差动保护、母联充电保护、母联过流保护、母联失灵（或死区）保护、母联非全相以及断路器失灵保护出口等功能。特点介绍母线保护差动元件由分相复式比率差动判据和分相突变量复式比率差动判据构成。复式比率差动判据由于在制动量的计算中引入了差电流，使其在母线区外故障时有很强的制动特性，在母线区内故障时无制动，因此能更明确的...
