爱普生的微压电喷头结构

爱普生的微压电喷头结构_第1页
1/21
爱普生的微压电喷头结构_第2页
2/21
爱普生的微压电喷头结构_第3页
3/21

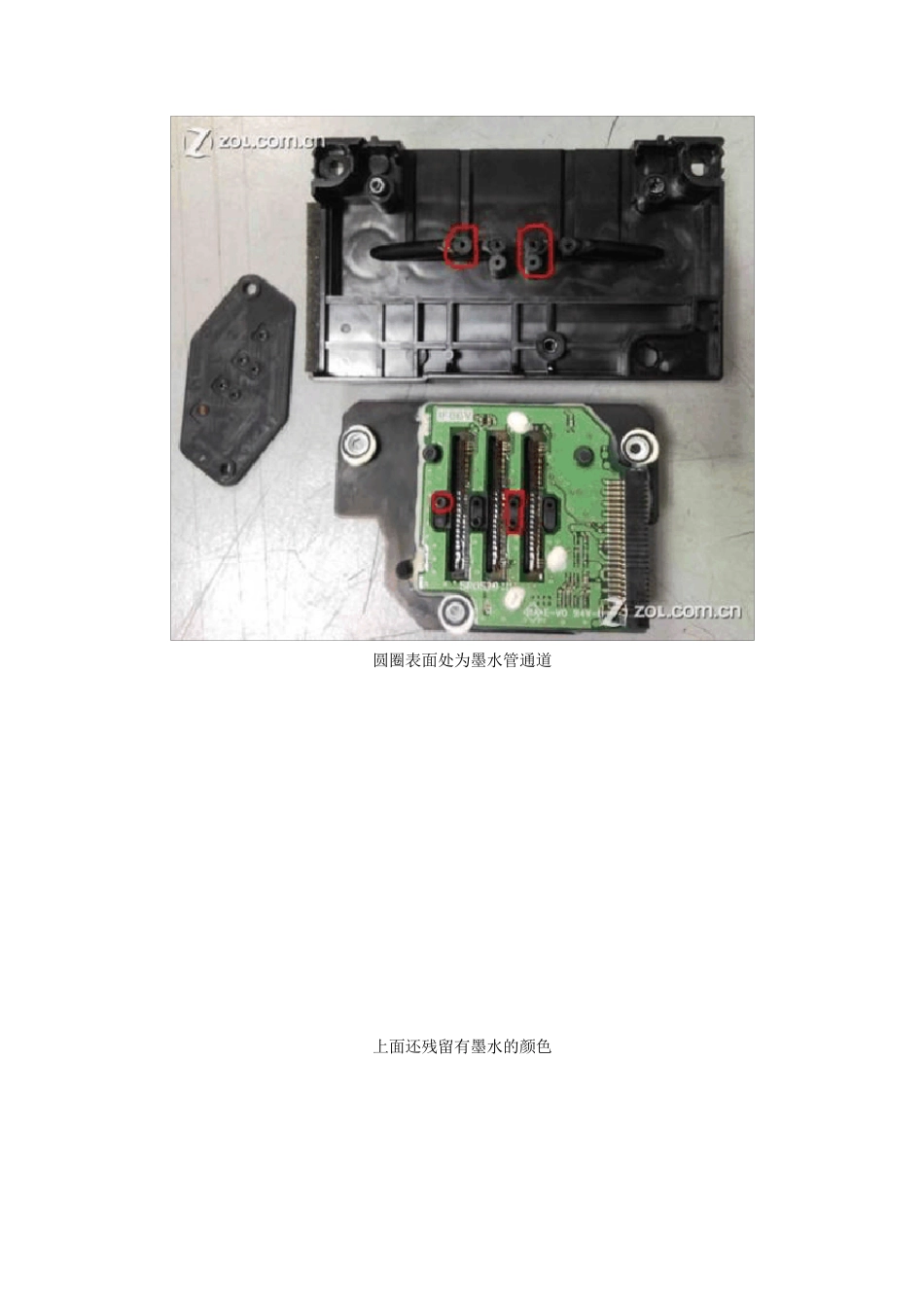

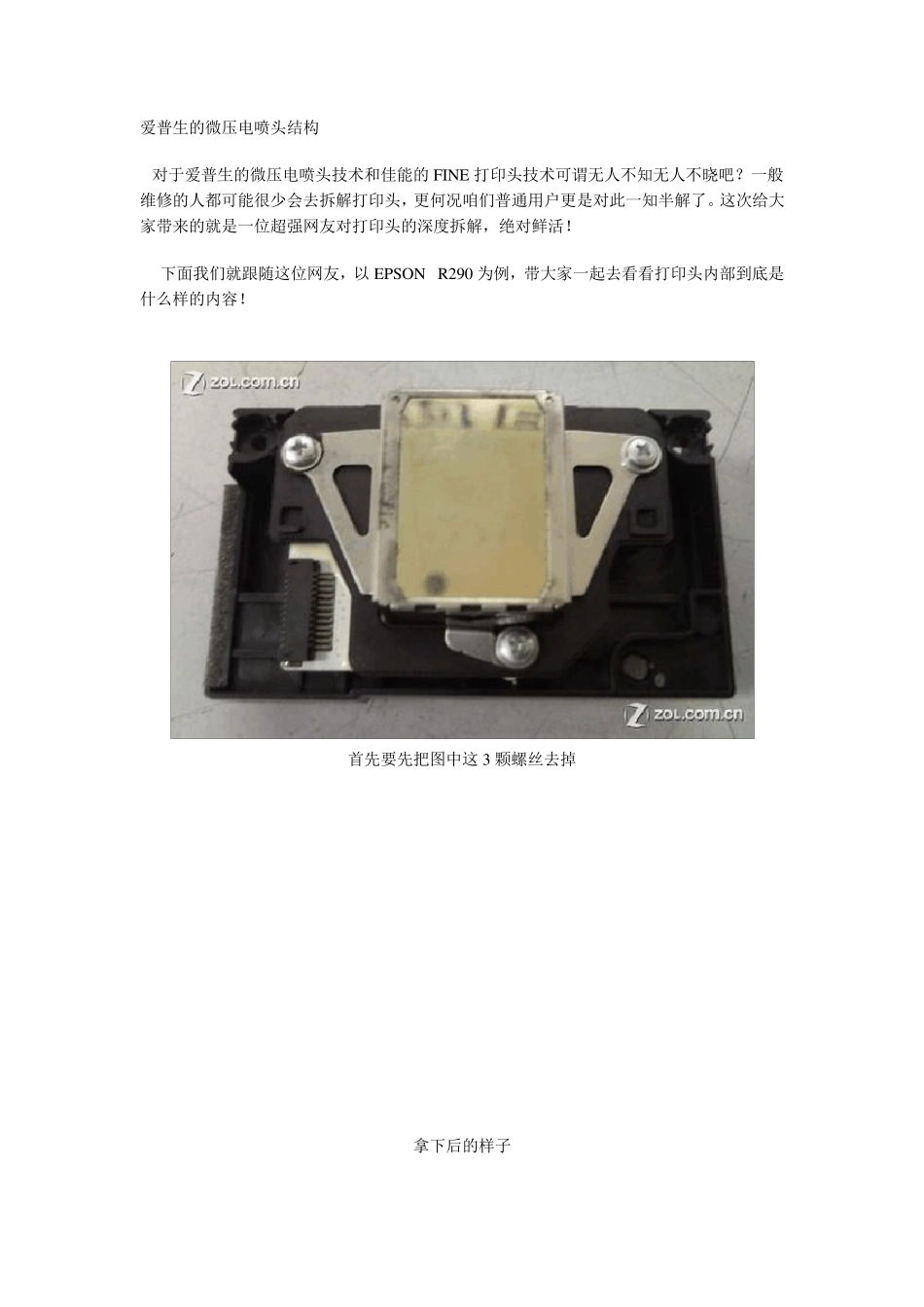

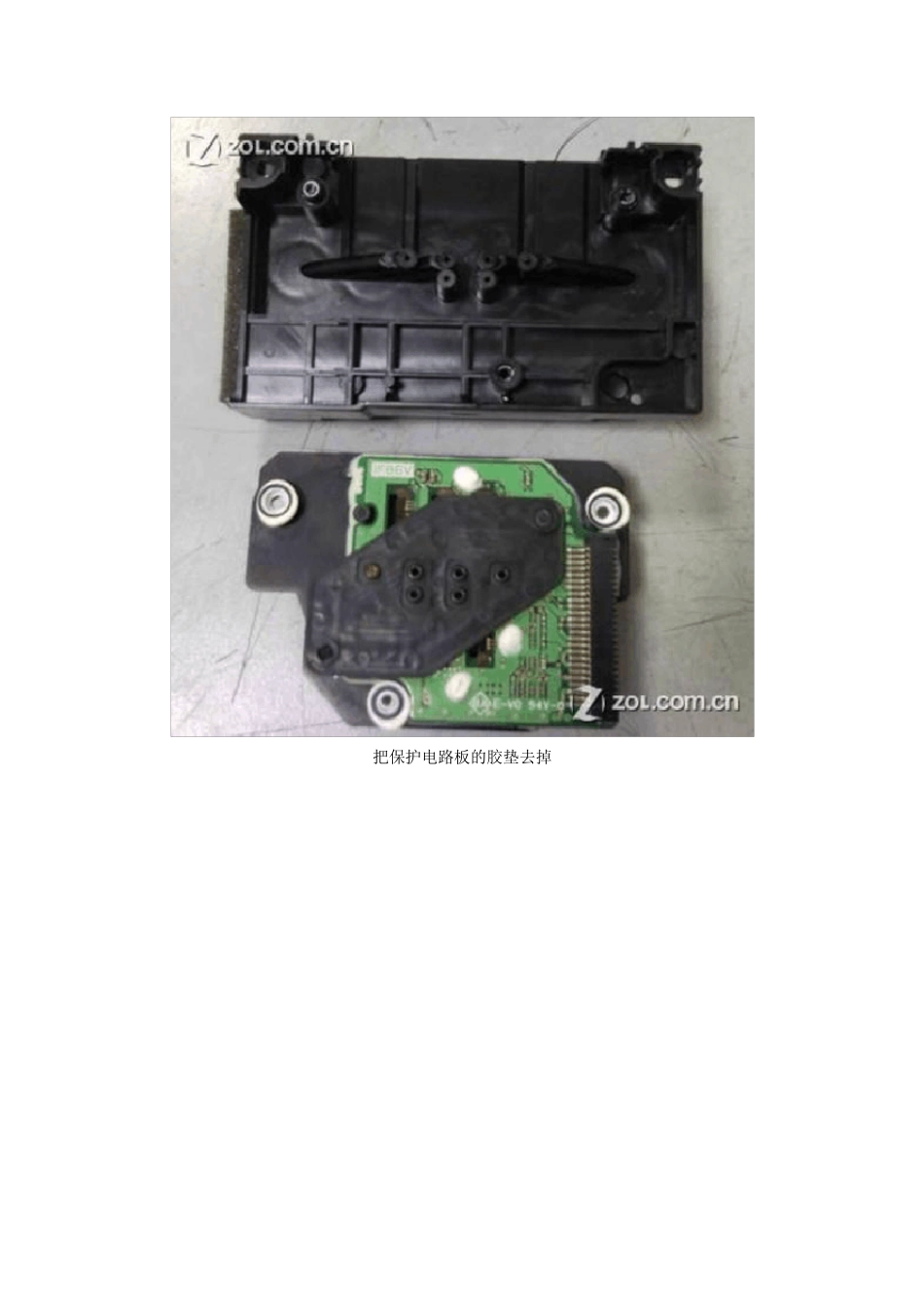

爱普生的微压电喷头结构 对于爱普生的微压电喷头技术和佳能的FINE 打印头技术可谓无人不知无人不晓吧?一般维修的人都可能很少会去拆解打印头,更何况咱们普通用户更是对此一知半解了。这次给大家带来的就是一位超强网友对打印头的深度拆解,绝对鲜活! 下面我们就跟随这位网友,以 EPSON R290 为例,带大家一起去看看打印头内部到底是什么样的内容! 首先要先把图中这 3 颗螺丝去掉 拿下后的样子 把保护电路板的胶垫去掉 圆圈表面处为墨水管通道 上面还残留有墨水的颜色 精密的导电陶瓷电压片 来个全景 喷头特写 密密麻麻 看到一排排的小针了吗? 正面照 喷头电路板上还有小的控制 IC 怎么样?很过瘾吧。不知道大家了解了没,这就是著名的爱普生微压电喷头内部图,其实爱普生看似密密麻麻的喷嘴还不算多,佳能和惠普的产品要比爱普生的喷嘴还要多,只不过工作结构不一样,实际效果来说都是很出色的。 爱普生通过独有的微压电打印技术控制压电晶体形变, 精确控制墨滴的大小, 确 保极出色的打印精度,最小墨滴可达 3.5 微微升 ;在喷墨过程中,打印头不需 加热过程, 所以墨水的化学成分不会发生变化, 使得单个喷嘴在工作能保持高频 率的稳定性, 微压电喷头的喷射频率比热发泡喷头的喷射频率高, 从而直接提升 整体打印速度。 引用专利 申请日期 公开日 申请人 专利名 US5793149 * 1997 年 7 月10 日 1998 年 8 月11 日 Francotyp-Postalia Ag & Co. Arrangement for plate-shaped piezoactuators and method for the manufacture thereof US6097133 * 1996 年 9 月19 日 2000 年 8 月1 日 Seiko Epson Corporation Thin piezoelectric film element, process for the preparation thereof and ink jet recording head using thin piezoelectric film element US6179584 * 1999 年 6 月10 日 2001 年 1 月30 日 Gesim Gesellschaft Fur Silizium-Mikrosysteme Mbh Microejector pump US6217979 * 1998 年 5 月27 日 2001 年 4 月17 日 Ngk Insulators, Ltd. Piezoelectric/electrostrictive film element US6247799 * 2000 年 2 月8 日 2001 年 6 月19 日 Citizen Watch Co., Ltd. Ferroelectric element, process for producing the same, and ink jet head US62658...
