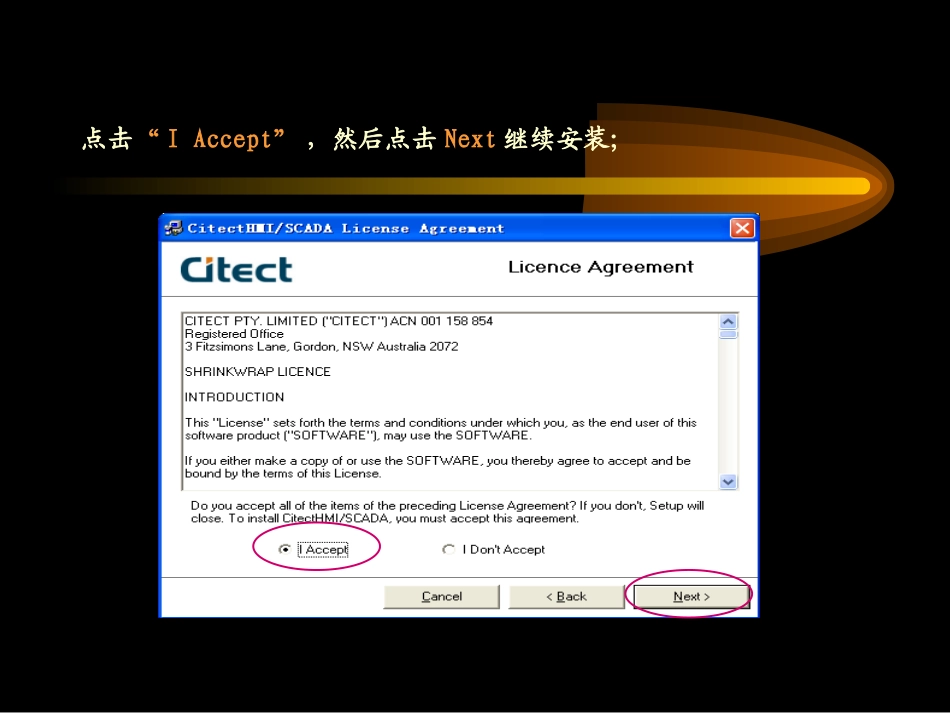

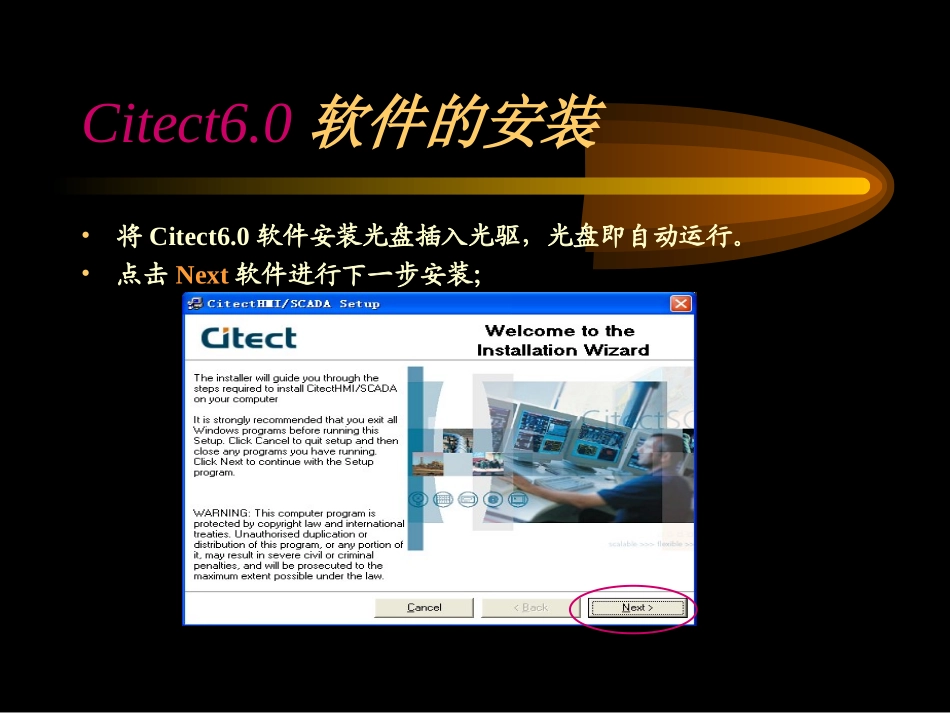

鞍山华深控制系统有限公司Citect6.0软件的安装•将Citect6.0软件安装光盘插入光驱，光盘即自动运行。•点击Next软件进行下一步安装；点击“IAccept”，然后点击Next继续安装；选择CitectHMI/SCADA,然后点击Next继续安装。选择ChineseVersion6.00,然后点击Next继续安装；点击Next继续下一步安装；点击Next继续进行下一步安装；光盘即自动运行安装程序，如图所示：点击Finish按钮，软件已正确安装完毕。第一章组态工程一个Citect工程由三个主要部分组成的：图形页面：图形页面是在用户的计算机屏幕上显示的，通常用来显示工厂的当前状态或者条件。图形页面还可以包含有控制和命令按钮使得操作人员能够对工厂的生产过程进行控制。组态数据库：数据库保存了系统在运行期间需要使用的（有关工厂的）组态信息。有些数据库是同一些特定的图形页面相连接的。Cicode文件：Cicode文件保存了用户的Cicode函数。Cicode是用来执行动作以及命令，使用户的系统功能得到增强。对工程进行组态要想完整地对一个工程进行组态，需要对以下几个方面进行设计：创建一个工程。用户一旦创建了自己的工程，应当习惯性地对其进行备份，以减少出现问题（例如：硬盘故障）时数据丢失。按照I/O设备设置过程中的基本步骤来建立同某个设备的通信连接。通常，在第一次创建某个工程时，用户并不了解通信的具体信息。在这种情况下，可以采用“虚拟”的I/O设备将其定为一个存储器设备。定义Citect需要进行读、写和使用的数据库，通过定义变量标签来完成。在工程编辑器中对非页面的属性进行组态。这些内容包括报警、报表、时间、日志等。使用Cicode编辑器来创建和编写用户自己的Cicode程序。如何创建一个新的工程1.选择Citect管理器。2.点击新建工程按钮。-或者-从文件菜单中选择新建工程选项。3.填写新建工程对话框。至少填写名称项目。4.按下确定按钮来创建该工程，或者点击取消按钮取消操作。如图1-1所示：图1-1新建工程的名称工程存盘路径选择页面背景颜色如何备份一个工程在对Citect工程进行组态之后，用户应当对工程进行备份（或者存盘）。Citect允许用户将一个工程备份在某个本地（软盘、硬盘）或者网络某个位置中。要对一个工程进行备份：1.选择Citect管理器。2.点击备份按钮，或者从工具菜单中选择备份选项。3.填写备份对话框，指定一个源工程和目标工程，以及其它的选项。4.点击确定按钮对工程进行备份，或者点击取消按钮取消操作。如图1-2所示：如何对一个工程进行恢复1.选择Citect管理器。2.点击恢复按钮或者从工具菜单中选择恢复选项。3.填写恢复对话框，选择一个源工程，以及一个目标工程。4.点击确定按钮对工程进行恢复或者取消恢复。如图1-3所示：图1-2图1-3源工程目标文件源工程文件目标工程名称及存盘路径如何对一个复制工程1.选择Citect管理器。2.点击复制按钮。-或者-3.从文件菜单中选择复制工程到…选项。4.填写复制对话框，指定一个源工程，以及一个目标工程。5.点击确定按钮来对工程进行复制或者取消操作。如图1-4所示：如图1-5所示：如何删除一个工程1.选择Citect管理器。2.从列表中选择某个工程。注意：无法删除下面的几种工程1）当前处于开启状态的工程2）任何安装好的工程3）包含工程。3.从文件菜单中选择删除工程选项，或者按下删除键。4.点击是按钮来删除该工程，或者点击否按钮取消操作。图1-4图1-5源工程目标工程•快速I/O设备设置：设置已有或新的I/O设备通讯；为了与I/O设备通讯每一个Citect工程都至少定义一个I/O服务器。在Citect中设置每一个I/O设备都必须有正确的通讯协议，通讯参数的设定、接口板以及计算机的通讯端口都要设定.通过运行通讯速成向导，按步骤进行定义：I/O服务器———名称计算机通信接口板———主板在通信板上的通讯口———端口与计算机通信口相连的———I/O设备第二章I/O设置运行通讯速成向导:在Citect管理器中,选中工程然后双击通信文件夹，再双击“快速I/O设备设置”图标或在Citect工程编辑器选择中菜单“工具|快速I/O设备设置”如何进行通讯设置具体设置步骤如图2-1所示：设置通讯协议图2-1注释:在快速通讯设置中采用缺省值的设置，你可以在图2-2所示表单...
