物理模型.整理(恒定电流与实验)2

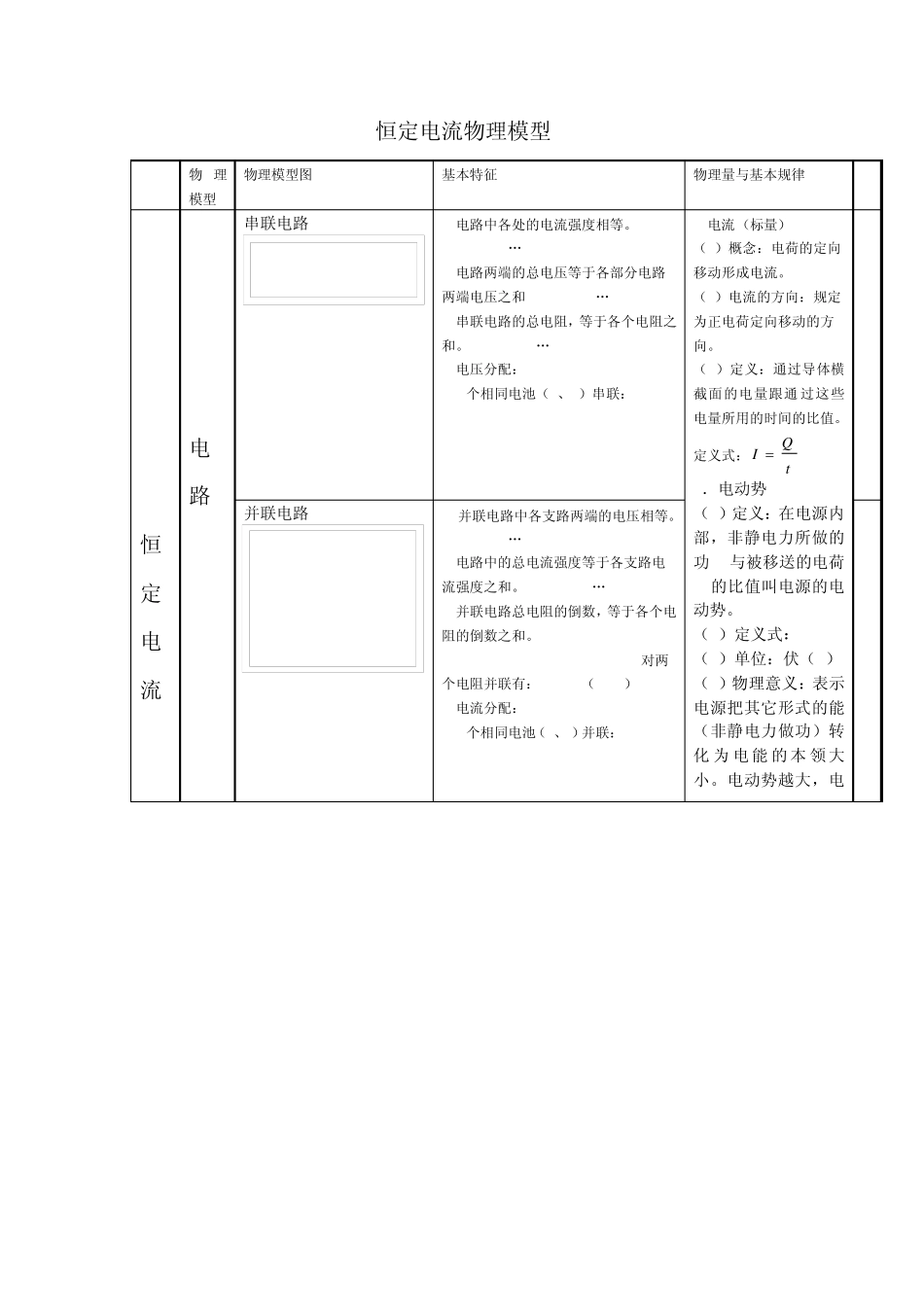

恒定电流物理模型 物理模型 物理模型图 基本特征 物理量与基本规律 恒 定 电 流 电 路 串联电路 1.电路中各处的电流强度相等。I=I1=I2=I3=„ 2.电路两端的总电压等于各部分电路两端电压之和U=U1+U2+U3+„ 3.串联电路的总电阻，等于各个电阻之和。R=R1+R2+R3+„ 4.电压分配：U1/R1=U2/R2 U1/R1=U/R 5.n个相同电池（E、r）串联：En = nE rn = nr 1.电流（标量） （1）概念：电荷的定向移动形成电流。 （2）电流的方向：规定为正电荷定向移动的方向。 （3）定义：通过导体横截面的电量跟通 过这些电量所用的时间的比值。定义式：tQI  2．电动势 （1）定义：在电源内部，非静电力所做的功 W与被移送的电荷q的比值叫电源的电动势。 （2）定义式：E=W/q （3）单位：伏（V） （4）物理意义：表示电源把其它形式的能（非静电力做功）转化 为 电能 的本领大小。电动势越大，电 并联电路 1.并联电路中各支路两端的电压相等。U=U1=U2=U3=„ 2.电路中的总电流强度等于各支路电流强度之和。I=I1+I2+I3+„ 3.并联电路总电阻的倒数，等于各个电阻的倒数之和。 1/R=1/R1+1/R2+1/R3+ 对两个电阻并联有：R=R1R2/（R1+R2） 4.电流分配：I1/I2=R1/R2 I1/I=R1/R 5.n个相同电池（E、r）并联：En = E rn =r/n 闭合电路的路端电压随电流变化的规律 （1） 路端电压：电路两端的电压，即电源输出电压 U外=E-IrR↑→I↓→Ir↓→U↑，Umax=E (Imin=0,断路） R↓→I↑→Ir↑→U↓,Umin=0 (Imax=Er,短路） （2） 路端电压与电流的关系，即U-I图线①因为U=E-Ir,故U随I的增大而减小，它们的关系曲线如图所示.②直线斜率的绝对值表示电源内阻r,纵轴的截距为电源的电动势E，横轴的截距为短路电流. ③U随I变化的本质原因是电源有内阻. ④图线上每一点坐标的乘积为电源在此时的输出功率. 路中每通过1C电量时，电源将其它形式的能转化成电能的数值就越多。 3.部分电路欧姆定律 ①定律内容：导体中电流强度跟它两端电压成正比，跟它的电阻成反比。②公式：I=U/R ③适应范围：一是部分电路，二是金属导体、电解质溶液 4 .闭合电路欧姆定律 电流式：I=ε /R+r 电压式ε=U+U‘=IR+Ir Ｕ＝ε －Ｉｒ 功率式Ｉε =ＩＵ+Ｉ２ｒ 功的形式 EIt=IUt+Ｉ２ｒt 电源的输出功率 （1 ）P出=UI=22RERr = 22ERr4rR由 上式可 以 看出:(1)当 R=r时，电源的输出功率最大，Pm=2E4r，此时电源效率η =5...
