物理电学暗箱专题30道

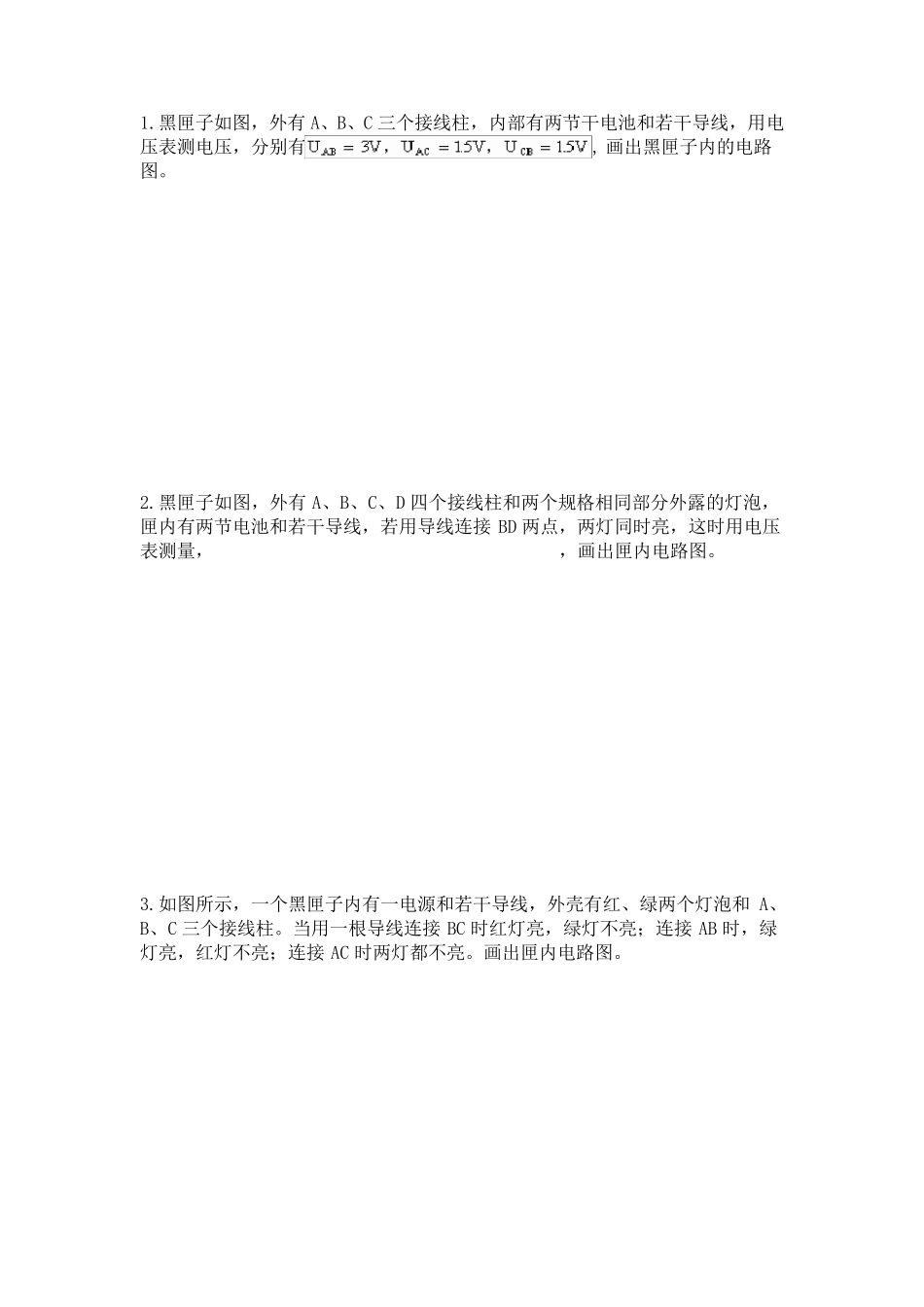

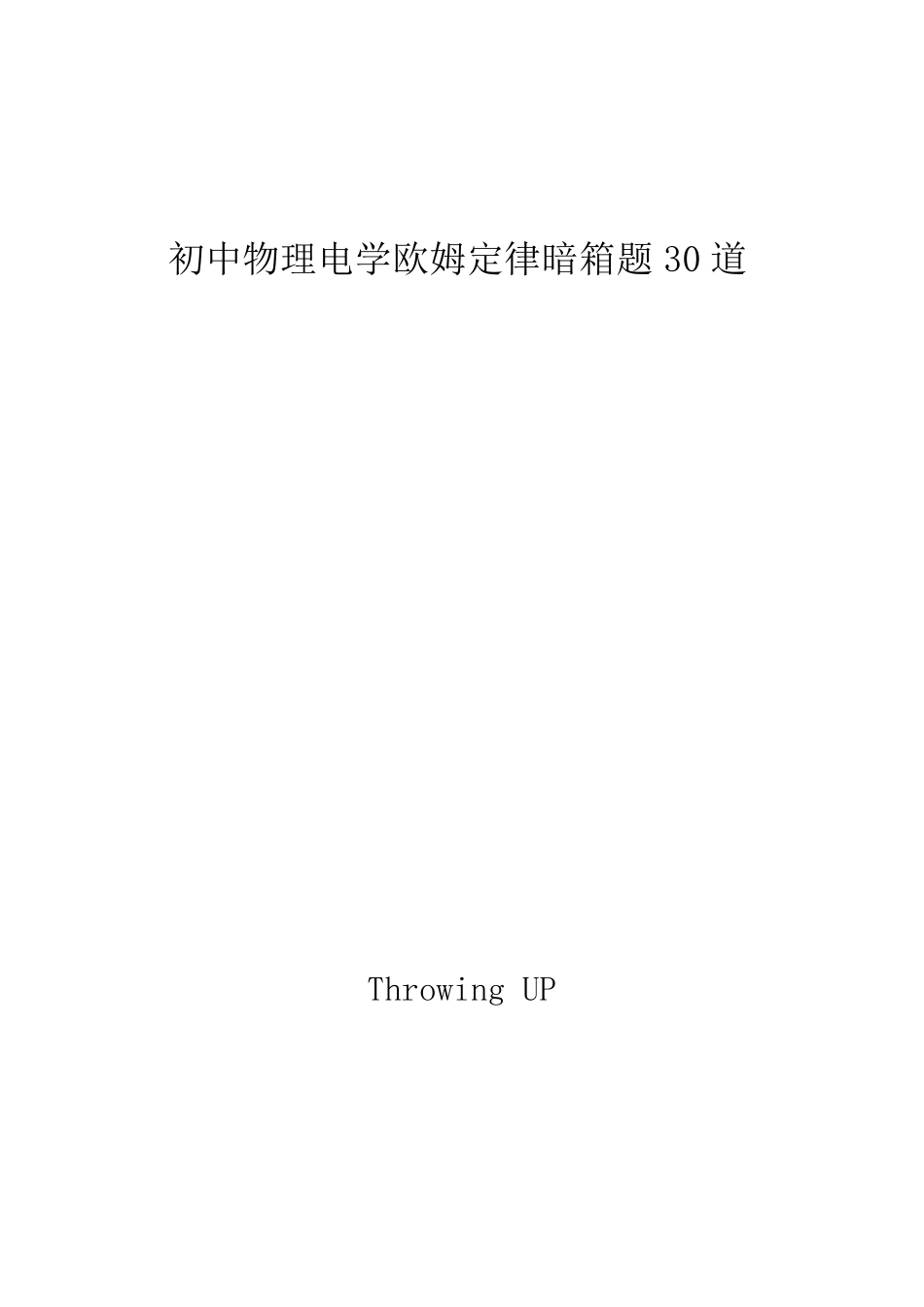

初中物理电学欧姆定律暗箱题 30 道 Throwing UP 1.黑匣子如图，外有A、B、C 三个接线柱，内部有两节干电池和若干导线，用电压表测电压，分别有 , 画出黑匣子内的电路图。 2.黑匣子如图，外有A、B、C、D 四个接线柱和两个规格相同部分外露的灯泡，匣内有两节电池和若干导线，若用导线连接 BD 两点，两灯同时亮，这时用电压表测量， ，画出匣内电路图。 3.如图所示，一个黑匣子内有一电源和若干导线，外壳有红、绿两个灯泡和 A、B、C 三个接线柱。当用一根导线连接 BC 时红灯亮，绿灯不亮；连接 AB 时，绿灯亮，红灯不亮；连接 AC 时两灯都不亮。画出匣内电路图。 4.如图，电源电压为6V，黑匣内有三个阻值都为40Ω的电阻，电流表示数为0.1A，画出匣内的电路图。 6.如图所示，外壳有A、B、C、D 四个接线柱。已知其中有三个均为10Ω的定值电阻和若干导线。 ，画出匣内电路图。 8.如图所示的电学黑箱中，有两只电阻：定值电阻R0=8Ω，另一为未知电阻Rx。由箱内抽出三根引线 a、b、c。当开关 S 与 c 闭合时，电流表的读数为1A，电压表的读数为8V；当开关 S 与 d 闭合时，电流表的读数仍为1A，电压表的读数为10V，请在黑箱中画出两个电阻和a、b、c 的连接图。由图可知，Rx＝___________。 9.如图所示，电源电压为9V 保持不变，R0＝16.5Ω，图中虚线框中有两个电阻，阻值分别是 RR1262 5，.。当开关 S1和S2闭合、S3断开时，电流表 A 的读数为0.4A；当 S1断开、S2和S3闭合时，电流表 A 的读数为0.36A。请通过计算，在图中虚线框内画出R1和R2接入电路的情况。 11．图甲是一个密封盒，盒内是由2 个电阻和一些导线组成的电路，电路与盒外的a、b、c、d 四个接线柱相连，而接线柱 b、c 在盒内已用导线相连。某活动小组欲探究盒内两电阻的阻值和电路结构，他们使用的器材是：能输出稳定电压的电池组、量程是 0~0.6A 的电流表，阻值为5Ω的定值电阻R 以及若干条导线，并组成图乙虚线框内所示的探测电路，图乙中m、n 是从探测电路引出的两根导线。探测时，他们首先将m 与n 直接连接，观察到电流表的示数为0.6A，接下去的操作程序、方法和所得数据，记录在下表中： 与m、n 相连的接线柱 电流表示数/A m、n 分接a、b 接线柱 0.3 m、n 分接c、d 接线柱 0.2 m、n 分接a、d 接线柱 0.15 根据以上的操作和数据，在图甲的盒子内画出盒内的电路图，并标出电阻值。 12.某控制电路的一个...
