特大桥斜拉索方案

特大桥斜拉索方案_第1页
1/12

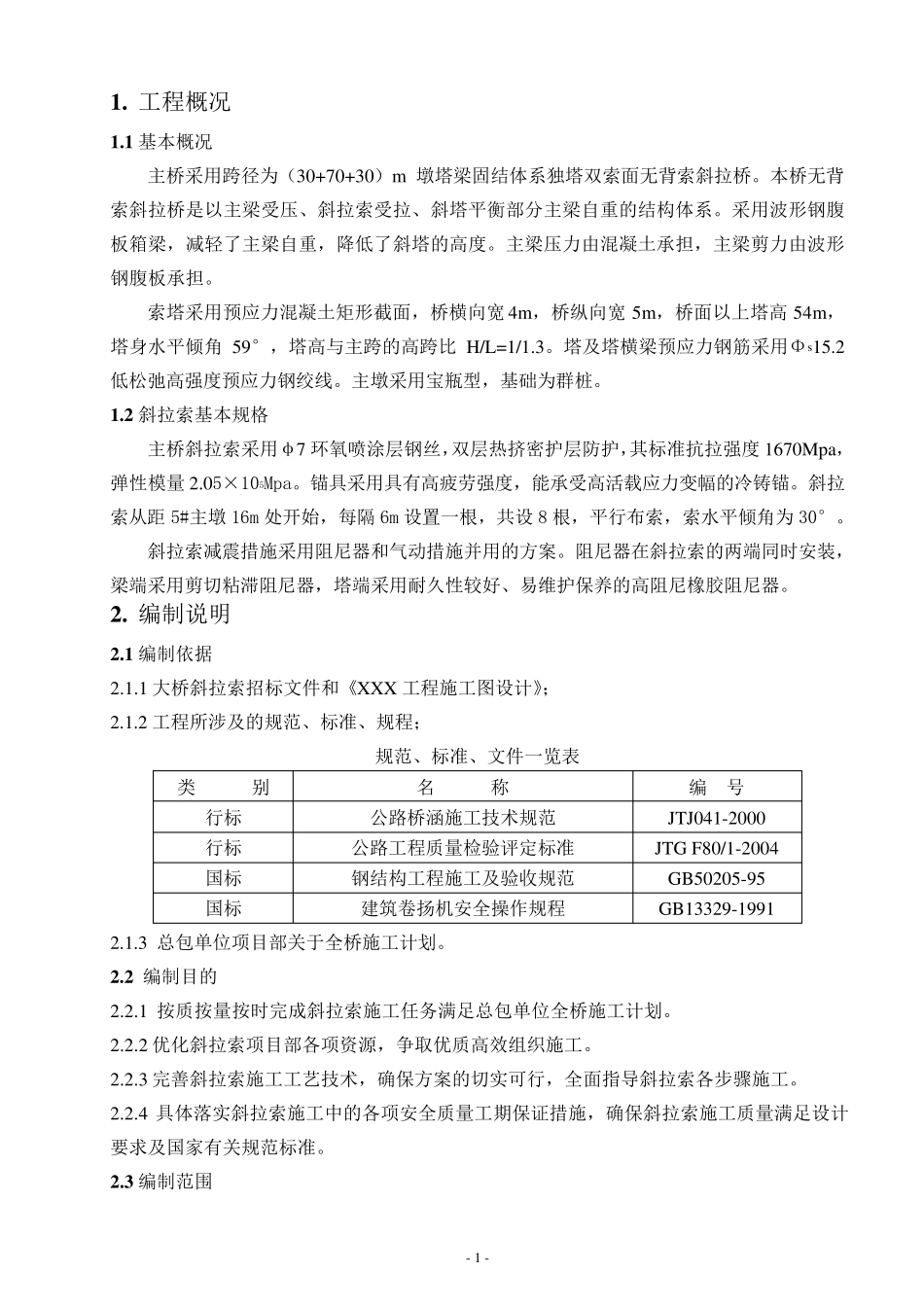

特大桥斜拉索方案_第2页
2/12
特大桥斜拉索方案_第3页
3/12
X X X 斜拉索安装工程 施 工 方 案 编制: 审核: 批准: - 1 - 1 . 工程概况 1 .1 基本概况 主桥采用跨径为(30+70+30)m 墩塔梁固结体系独塔双索面无背索斜拉桥。本桥无背索斜拉桥是以主梁受压、斜拉索受拉、斜塔平衡部分主梁自重的结构体系。采用波形钢腹板箱梁,减轻了主梁自重,降低了斜塔的高度。主梁压力由混凝土承担,主梁剪力由波形钢腹板承担。 索塔采用预应力混凝土矩形截面,桥横向宽4m,桥纵向宽5m,桥面以上塔高54m,塔身水平倾角59°,塔高与主跨的高跨比 H/L=1/1.3。塔及塔横梁预应力钢筋采用Φs15.2低松弛高强度预应力钢绞线。主墩采用宝瓶型,基础为群桩。 1 .2 斜拉索基本规格 主桥斜拉索采用φ7 环氧喷涂层钢丝,双层热挤密护层防护,其标准抗拉强度1670Mpa,弹性模量 2.05×105Mpa。锚具采用具有高疲劳强度,能承受高活载应力变幅的冷铸锚。斜拉索从距 5#主墩16m 处开始,每隔 6m 设置一根,共设 8 根,平行布索,索水平倾角为30°。 斜拉索减震措施采用阻尼器和气动措施并用的方案。阻尼器在斜拉索的两端同时安装,梁端采用剪切粘滞阻尼器,塔端采用耐久性较好、易维护保养的高阻尼橡胶阻尼器。 2 . 编制说明 2 .1 编制依据 2.1.1 大桥斜拉索招标文件和《XXX 工程施工图设计》; 2.1.2 工程所涉及的规范、标准、规程; 规范、标准、文件一览表 类 别 名 称 编 号 行标 公路桥涵施工技术规范 JTJ041-2000 行标 公路工程质量检验评定标准 JTG F80/1-2004 国标 钢结构工程施工及验收规范 GB50205-95 国标 建筑卷扬机安全操作规程 GB13329-1991 2.1.3 总包单位项目部关于全桥施工计划。 2 .2 编制目的 2.2.1 按质按量按时完成斜拉索施工任务满足总包单位全桥施工计划。 2.2.2 优化斜拉索项目部各项资源,争取优质高效组织施工。 2.2.3 完善斜拉索施工工艺技术,确保方案的切实可行,全面指导斜拉索各步骤施工。 2.2.4 具体落实斜拉索施工中的各项安全质量工期保证措施,确保斜拉索施工质量满足设计要求及国家有关规范标准。 2 .3 编制范围 - 2 - 2 .3 .1 本组织设计为大桥斜拉索部分工程施工组织设计,其主要工序为:材料二次运输、与斜拉索相关的预埋件的安装、挂索、张拉、调索、减振器安装、斜拉索防护。 2 .3 .2 主梁应力、高程、主塔应力、主塔位移等不属于本设计范围。 2 .3 .3 施工生活用场地、工程生活用水电总接口...
