特斯拉线圈制作教程

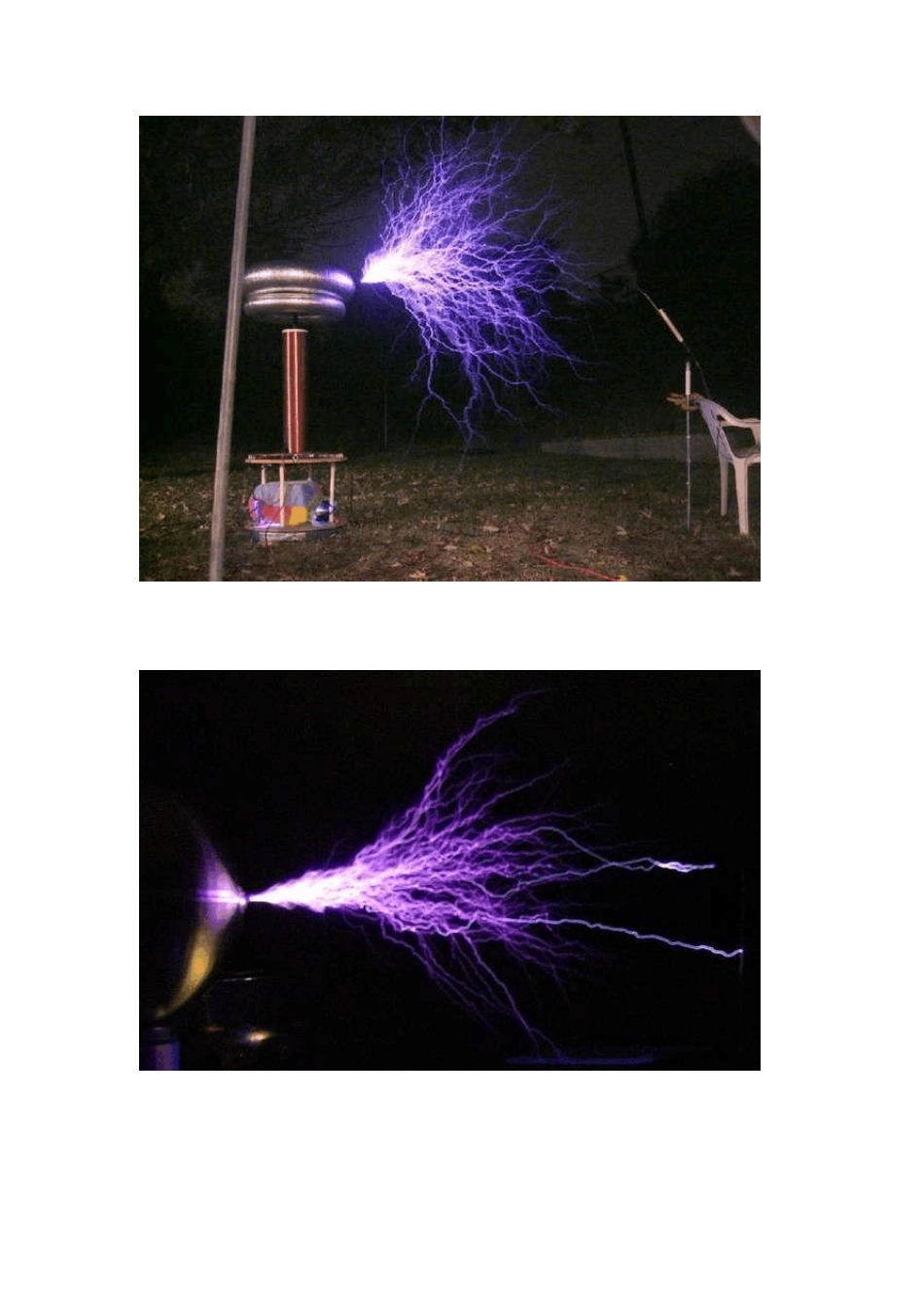

特斯拉线圈制作教程，纪念特斯拉诞辰 izheteng | 分类: 动手折腾 13,737 人飘过 21 人点评 今天是尼古拉·特斯拉的 153岁生日，特意整理发布这篇特斯拉线圈的制作教程，让我们来膜拜一下这位”神的代言人”。 玩过红色警戒的朋友的对磁暴线圈一定映像深刻，今天就让我们一起来做个”磁暴线圈”吧。 先来看些效果图吧，看看这些特斯拉线圈爱好者们的杰作： 上面的图片充分的展示了特斯拉线圈的”人造闪电”的魅力，就是这神一般的魔力，吸引着许多人来追寻这种美丽的火花，感受人类最初对”天火”那分震撼。 特斯拉线圈的制作前的准备和注意事项： 整个制作我们以变压器功率为 1000w的中型特斯拉线圈为设计标准。(放电距离：>=120cm)（备注：特斯拉线圈的放电距离和功率成正比） 主要材料及大概成本： 1：高压变压器 1000W 输入 220V 输出 10KV 2：大量无极电容 如用 0.047uf 1000v~(1600v-)的cbb电容需要准备 100只左右，有大容量的高压电容请自己换算 3：直径 13厘米长 1米的聚氯乙烯管(壁厚 0.6-1厘米)，pvc管材也将就，厚 0.8厘米的绝缘板材(不能是木头!最好塑料)大约 2.5平米，厚 0.5厘米的绝缘板材(非木!)大约 1.5平米，这些都可在家庭装饰城(就是那些买涂料，板材，工具等的那种大市场里)买到 4：导线，多芯铜导线，1000v50A大约 6米;10kv1A导线3米 5：耐压漆包线 内径 0.5mm 900米长 6：直径 0.8厘米的铜管(壁厚 1mm以上)长 8米，直径 3厘米厚>1mm长 1米的铜管可在汽车配件或五金等地买到 7：电手钻，螺丝刀，手锯，钳子等工具，普通螺丝，塑料螺丝，环氧树脂胶，钢尺等 8：用于燃气热水器的排气管(金属制作，可弯曲，直径在10厘米以上)制作后期计算得到长度. 特斯拉线圈装配示意图和电路图 虽然按照本文设计的是一个”标准”特斯拉线圈，制作者不必花很多精力和时间在它的原理和计算上面，但是出于对特斯拉的尊敬和方便制作者制作其它规格的特斯拉线圈，还是大致了解一下这里面的原理和计算方法比较好.还有，制作一个特斯拉线圈是会对你的动手能力和电工知识都有提高的好活动 电路草图 涉及到特斯拉线圈的一些计算公式 1. 电弧长度： 电弧长度 L(单位：英寸); 变压器功率 P (单位 瓦特); L=1.7*sqrt(P) （sqrt为开方） 2. 电容阵容量： 变压器输出电压(交流)E(单位 伏特); 变压器输出电流 I(单位 毫安); 电容器阵列最大容量 C(单位 微法) ; 交流频率 F(单位...
