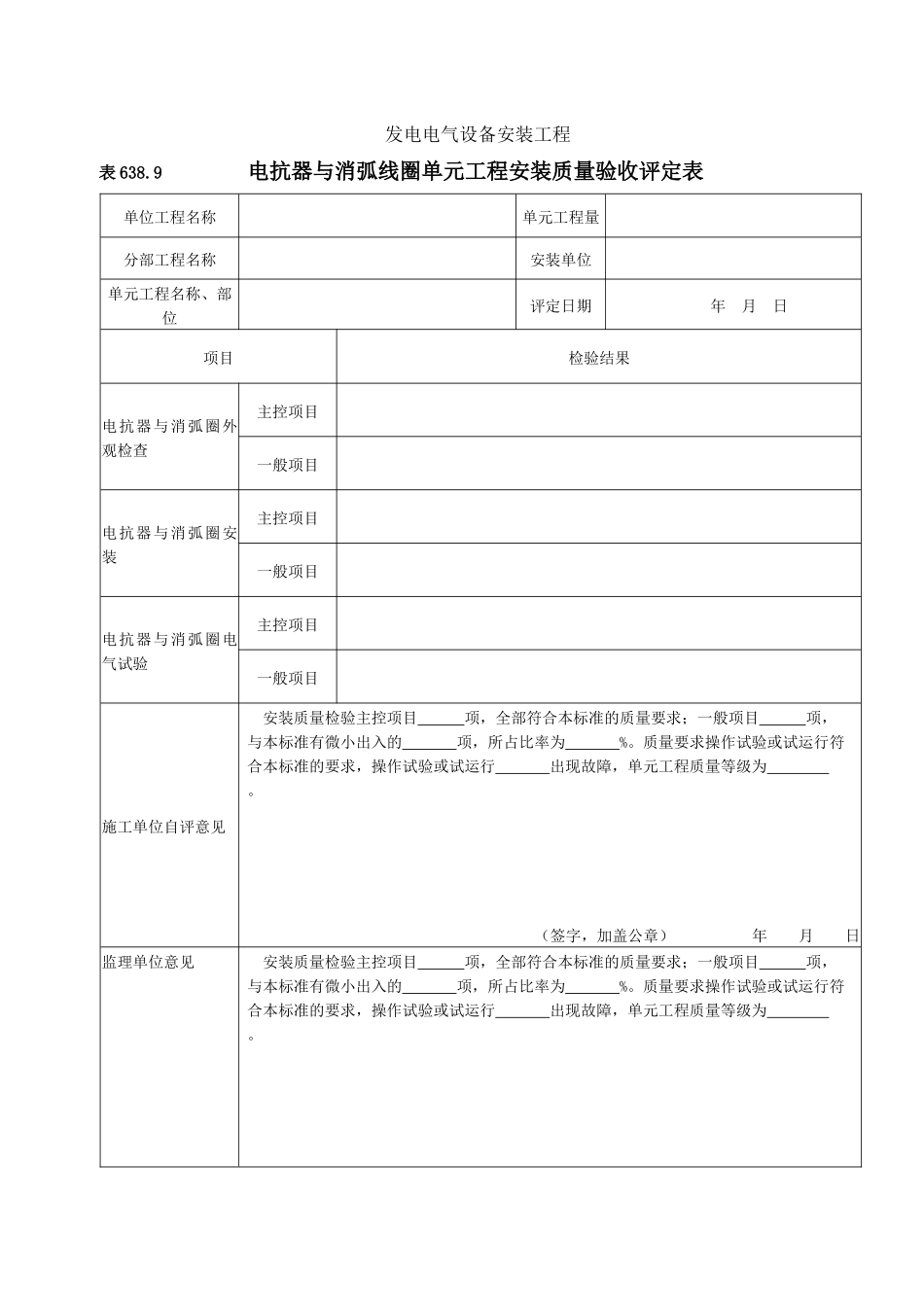

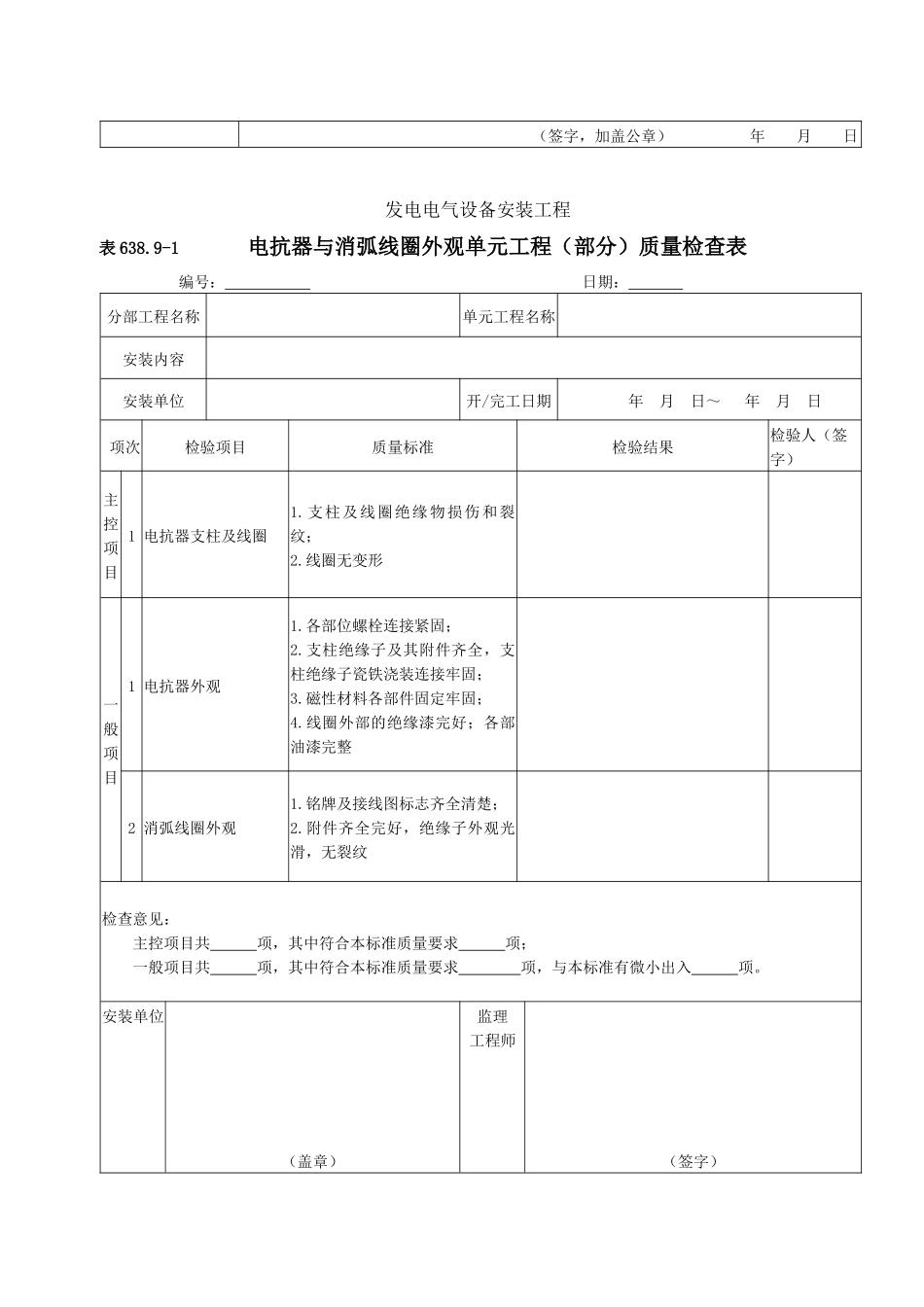

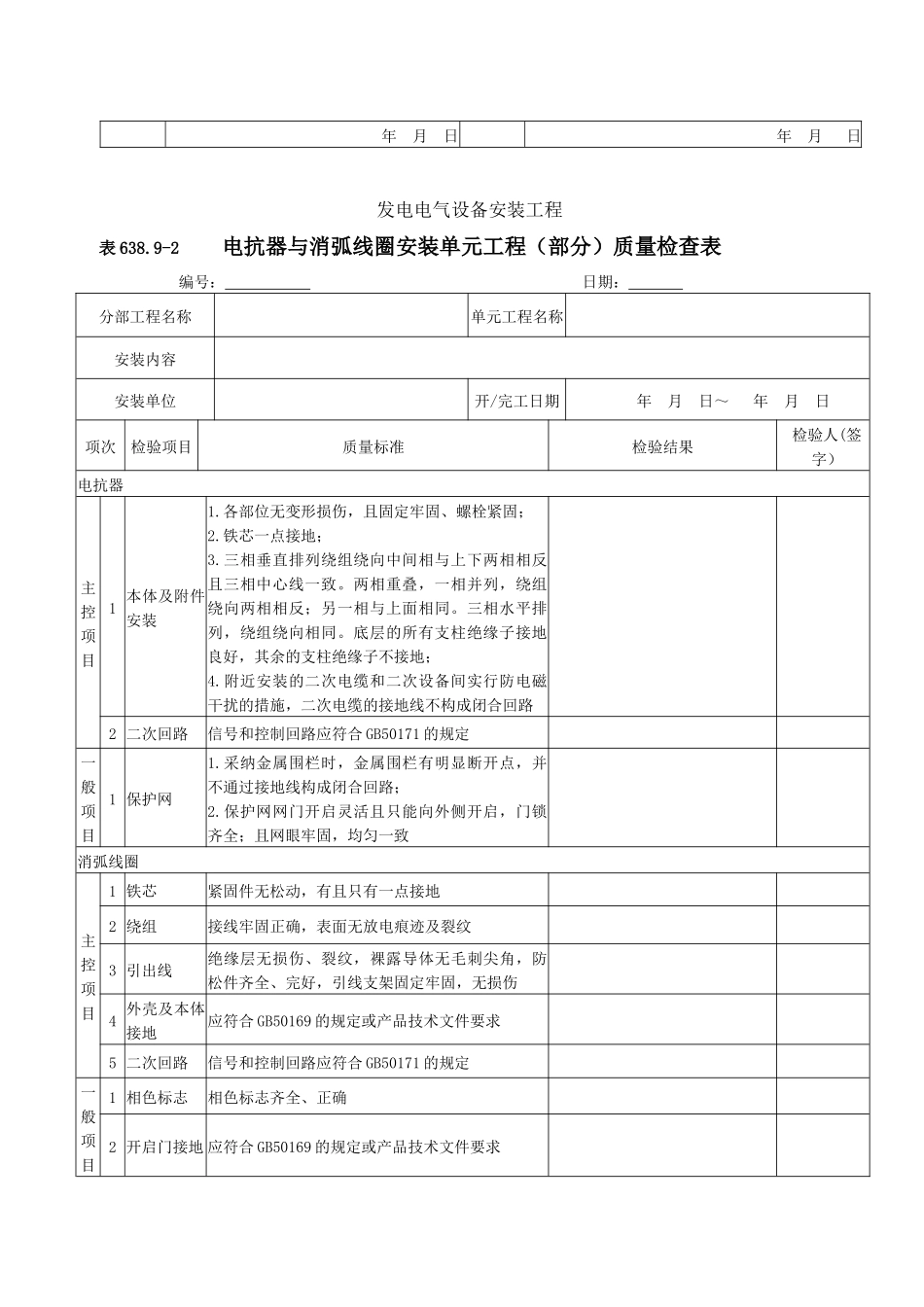

发电电气设备安装工程表 638.9 电抗器与消弧线圈单元工程安装质量验收评定表单位工程名称单元工程量 分部工程名称安装单位单元工程名称、部位评定日期年 月 日项目检验结果电抗器与消弧圈外观检查主控项目一般项目电抗器与消弧圈安装主控项目一般项目电抗器与消弧圈电气试验主控项目一般项目施工单位自评意见安装质量检验主控项目 项，全部符合本标准的质量要求；一般项目 项，与本标准有微小出入的 项，所占比率为 %。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行 出现故障，单元工程质量等级为 。（签字，加盖公章） 年 月 日监理单位意见安装质量检验主控项目 项，全部符合本标准的质量要求；一般项目 项，与本标准有微小出入的 项，所占比率为 %。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行 出现故障，单元工程质量等级为 。（签字，加盖公章） 年 月 日发电电气设备安装工程表 638.9-1 电抗器与消弧线圈外观单元工程（部分）质量检查表编号： 日期： 分部工程名称单元工程名称 安装内容安装单位开/完工日期年 月 日～ 年 月 日项次检验项目质量标准检验结果检验人（签字）主控项目1 电抗器支柱及线圈1.支柱及线圈绝缘物损伤和裂纹；2.线圈无变形一般项目1 电抗器外观1.各部位螺栓连接紧固；2.支柱绝缘子及其附件齐全，支柱绝缘子瓷铁浇装连接牢固；3.磁性材料各部件固定牢固；4.线圈外部的绝缘漆完好；各部油漆完整2 消弧线圈外观1.铭牌及接线图标志齐全清楚；2.附件齐全完好，绝缘子外观光滑，无裂纹检查意见：主控项目共 项，其中符合本标准质量要求 项；一般项目共 项，其中符合本标准质量要求 项，与本标准有微小出入 项。安装单位（盖章）监理工程师（签字）年 月 日年 月 日发电电气设备安装工程表 638.9-2 电抗器与消弧线圈安装单元工程（部分）质量检查表编号： 日期： 分部工程名称单元工程名称 安装内容安装单位开/完工日期年 月 日～ 年 月 日项次检验项目质量标准检验结果检验人(签字）电抗器主控项目1 本体及附件安装1.各部位无变形损伤，且固定牢固、螺栓紧固；2.铁芯一点接地；3.三相垂直排列绕组绕向中间相与上下两相相反且三相中心线一致。两相重叠，一相并列，绕组绕向两相相反；另一相与上面相同。三相水平排列，绕组绕向相同。底层的所有支柱绝缘子接地良好，其余的支柱绝缘子不接地；4.附近安装的二次电缆和二次设备间实行...
