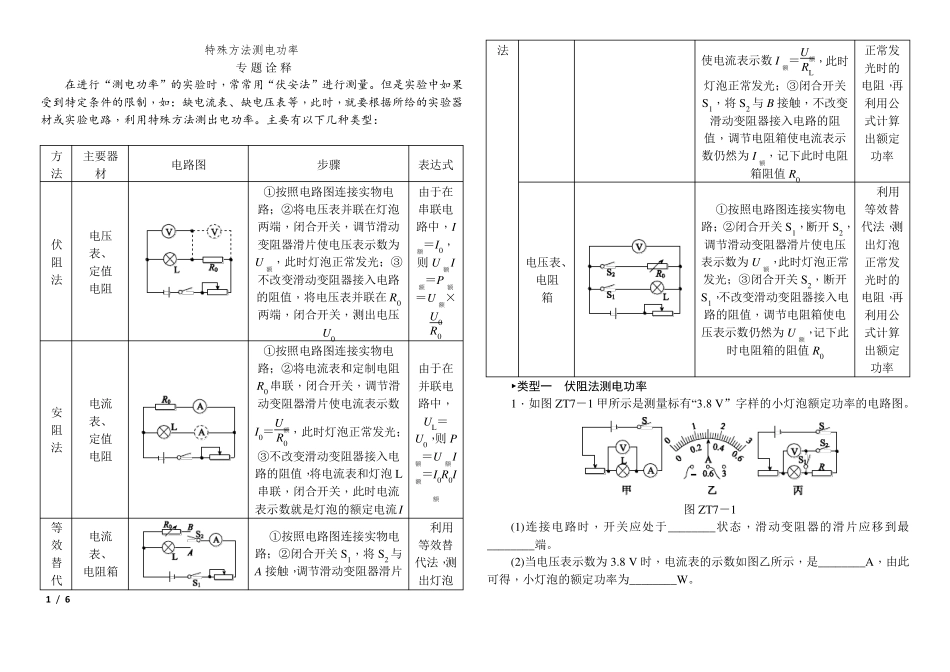

1 / 6 特殊方法测电功率 专 题 诠 释 在进行“测电功率”的实验时， 常常用“伏安法”进行测量。但是实验中如果受到特定条件的限制， 如：缺电流表、缺电压表等， 此时， 就要根据所给的实验器材或实验电路， 利用特殊方法测出电功率。主要有以下几种类型： 方法 主要器材 电路图 步骤 表达式 伏 阻 法 电压 表、 定值 电阻 ①按照电路图连接实物电路；②将电压表并联在灯泡两端， 闭合开关， 调节滑动变阻器滑片使电压表示数为U额， 此时灯泡正常发光；③不改变滑动变阻器接入电路的阻值， 将电压表并联在R0两端， 闭合开关， 测出电压U 0 由于在串联电路中， I额＝I0，则U额I额＝P额＝U额×U 0R0 安 阻 法 电流 表、 定值 电阻 ①按照电路图连接实物电路；②将电流表和定制电阻R0 串联， 闭合开关， 调节滑动变阻器滑片使电流表示数I0＝U额R0， 此时灯泡正常发光；③不改变滑动变阻器接入电路的阻值，将电流表和灯泡L串联， 闭合开关， 此时电流表示数就是灯泡的额定电流I 由于在并联电路中，U L＝U 0，则P额＝U额I额＝I0R0I额 等 效 替 代 电流 表、 电阻箱 ①按照电路图连接实物电路；②闭合开关S1， 将S2 与A 接触，调节滑动变阻器滑片 利用等效替代法，测出灯泡法 使电流表示数I额＝U额RL， 此时灯泡正常发光；③闭合开关S1， 将S2 与 B 接触， 不改变滑动变阻器接入电路的阻值， 调节电阻箱使电流表示数仍然为I额， 记下此时电阻箱阻值R0 正常发光时的电阻，再利用公式计算出额定功率 电压表、 电阻 箱 ①按照电路图连接实物电路；②闭合开关S1， 断开S2，调节滑动变阻器滑片使电压表示数为U额， 此时灯泡正常发光；③闭合开关S2， 断开S1，不改变滑动变阻器接入电路的阻值， 调节电阻箱使电压表示数仍然为U额， 记下此时电阻箱的阻值R0 利用等效替代法，测出灯泡正常发光时的电阻，再利用公式计算出额定功率 ► 类型一 伏阻法测电功率 1． 如图ZT7－1 甲所示是测量标有“3.8 V”字样的小灯泡额定功率的电路图。 图ZT7－1 (1)连接电路时， 开关应处于________状态， 滑动变阻器的滑片应移到最________端。 (2)当电压表示数为3.8 V 时， 电流表的示数如图乙所示， 是________A， 由此可得， 小灯泡的额定功率为________W。 2 / 6 (3)在 实 验 中 ，小 明 把 电 流 表 与 电 压 表 的 位 置 互 换 ，闭 合...
