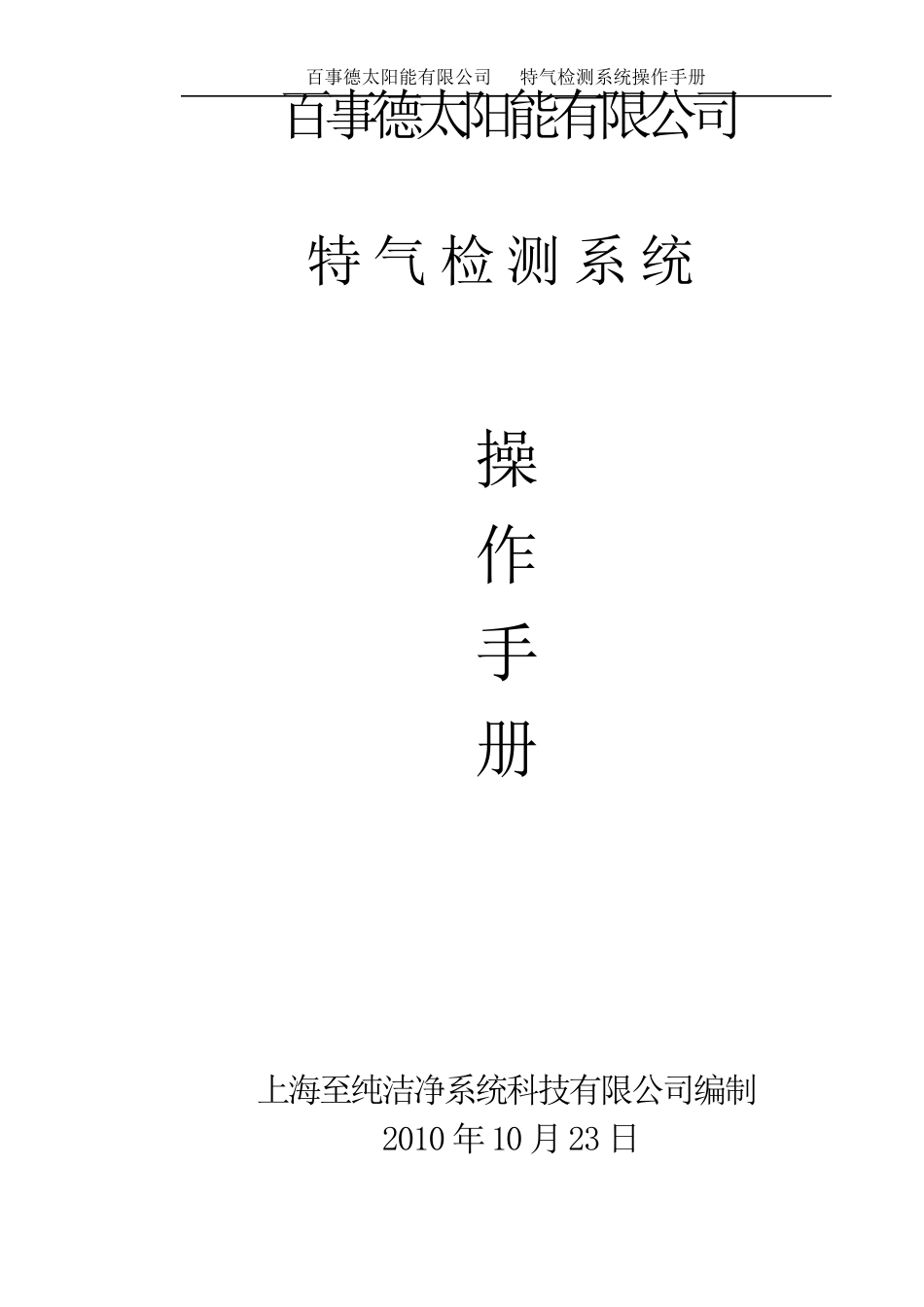

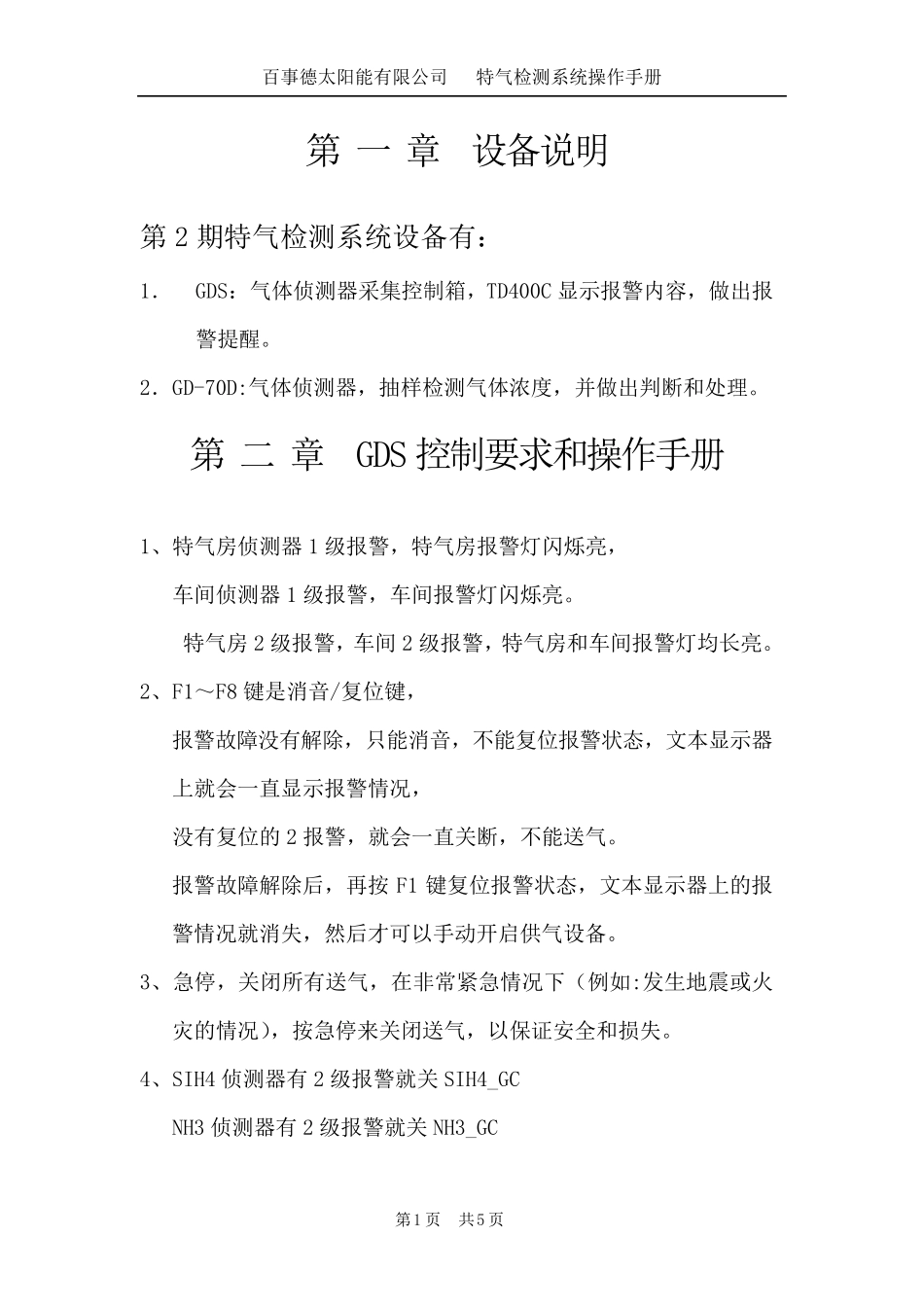

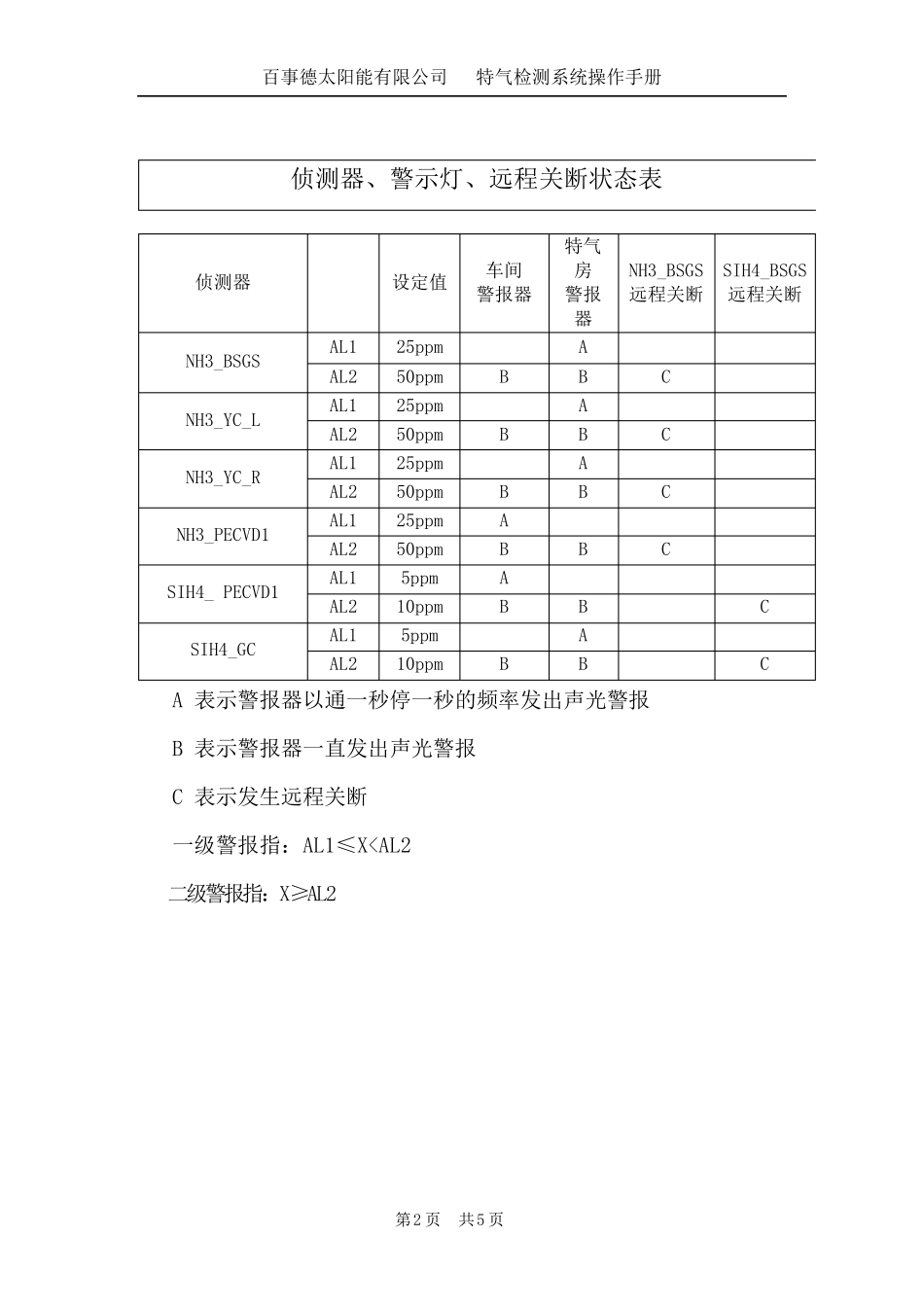

百事德太阳能有限公司 特气检测系统操作手册 百事德太阳能有限公司 特气检测系统 操 作 手 册 上海至纯洁净系统科技有限公司编制 2010 年10 月23 日 百事德太阳能有限公司 特气检测系统操作手册 第 1 页 共 5 页 第 一 章 设备说明 第2 期特气检测系统设备有： 1． GDS：气体侦测器采集控制箱，TD400C 显示报警内容，做出报警提醒。 2．GD-70D:气体侦测器，抽样检测气体浓度，并做出判断和处理。 第 二 章 GDS 控制要求和操作手册 1、特气房侦测器1 级报警，特气房报警灯闪烁亮， 车间侦测器1 级报警，车间报警灯闪烁亮。 特气房 2 级报警，车间 2 级报警，特气房和车间报警灯均长亮。 2、F1～F8 键是消音/复位键， 报警故障没有解除，只能消音，不能复位报警状态，文本显示器上就会一直显示报警情况， 没有复位的 2 报警，就会一直关断，不能送气。 报警故障解除后，再按 F1 键复位报警状态，文本显示器上的报警情况就消失，然后才可以手动开启供气设备。 3、急停，关闭所有送气，在非常紧急情况下（例如:发生地震或火灾的情况），按急停来关闭送气，以保证安全和损失。 4、SIH4 侦测器有2 级报警就关 SIH4_GC NH3 侦测器有2 级报警就关 NH3_GC 百事德太阳能有限公司 特气检测系统操作手册 第 2 页 共 5 页 侦测器、警示灯、远程关断状态表 侦测器 设定值 车间 警报器 特气房 警报器 NH3_BSGS远程关断 SIH4_BSGS远程关断 NH3_BSGS AL1 25ppm A AL2 50ppm B B C NH3_YC_L AL1 25ppm A AL2 50ppm B B C NH3_YC_R AL1 25ppm A AL2 50ppm B B C NH3_PECVD1 AL1 25ppm A AL2 50ppm B B C SIH4_ PECVD1 AL1 5ppm A AL2 10ppm B B C SIH4_GC AL1 5ppm A AL2 10ppm B B C A 表示警报器以通一秒停一秒的频率发出声光警报 B 表示警报器一直发出声光警报 C 表示发生远程关断 一级警报指：AL1≤X
