特气系统常见故障分析

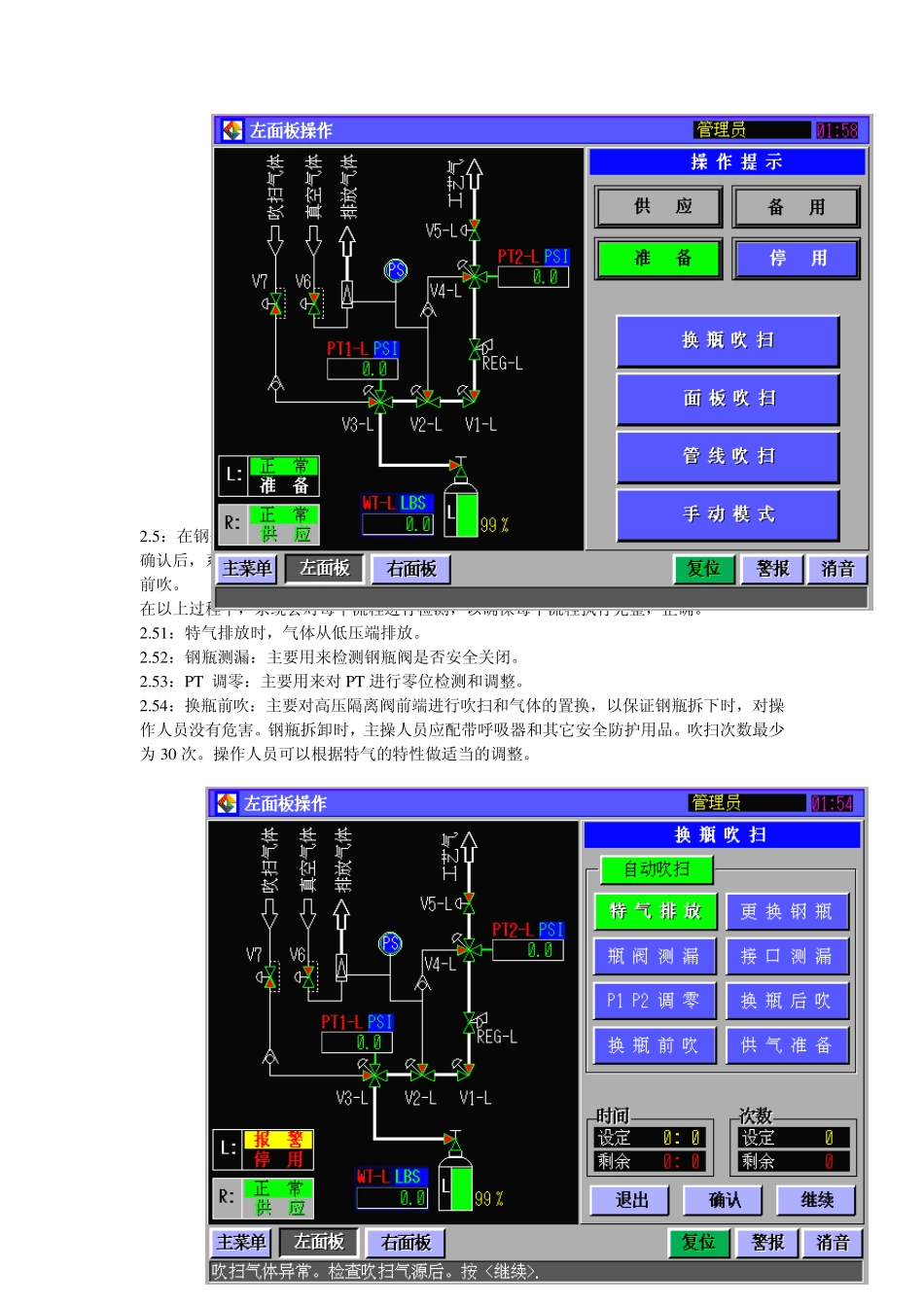

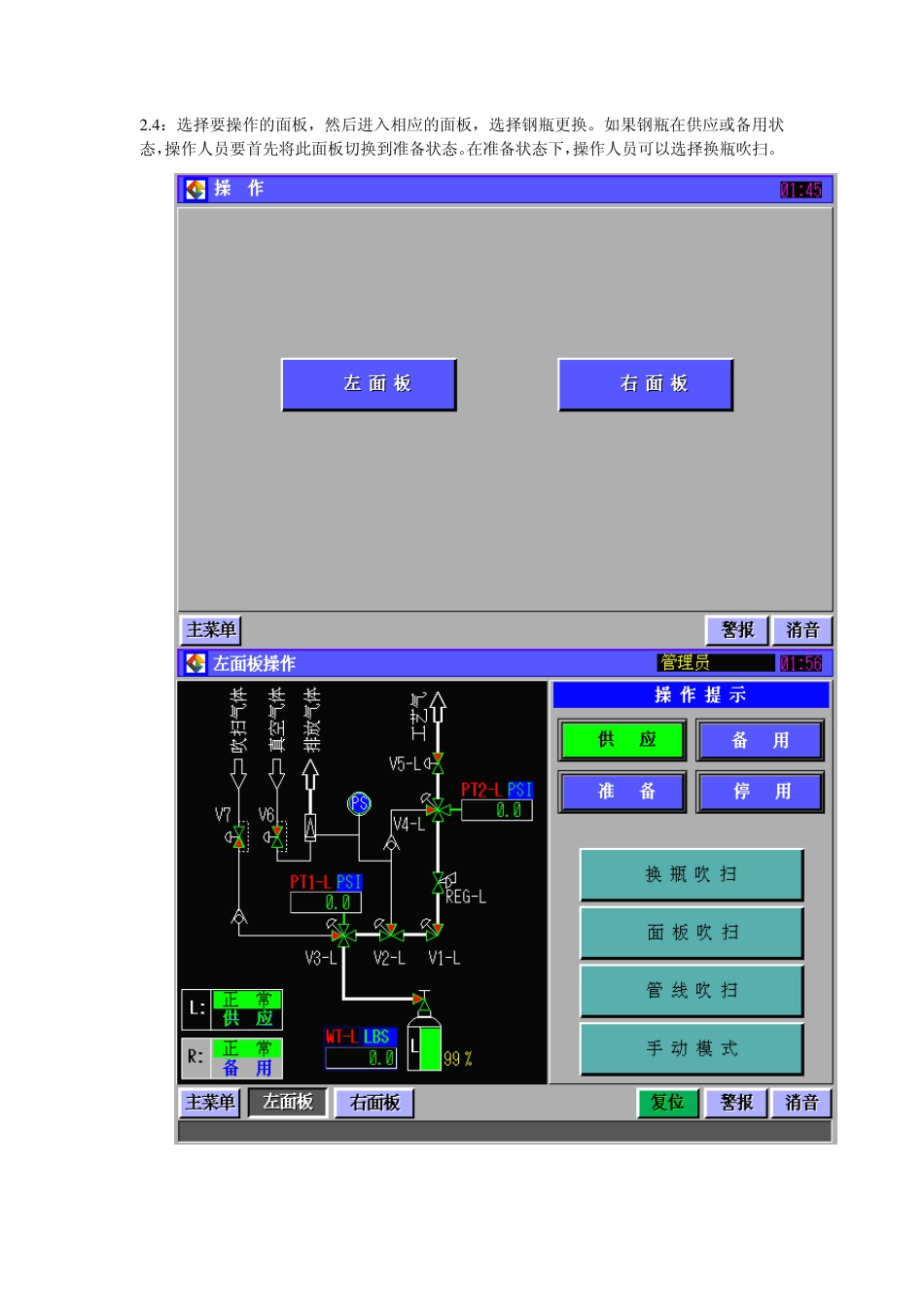

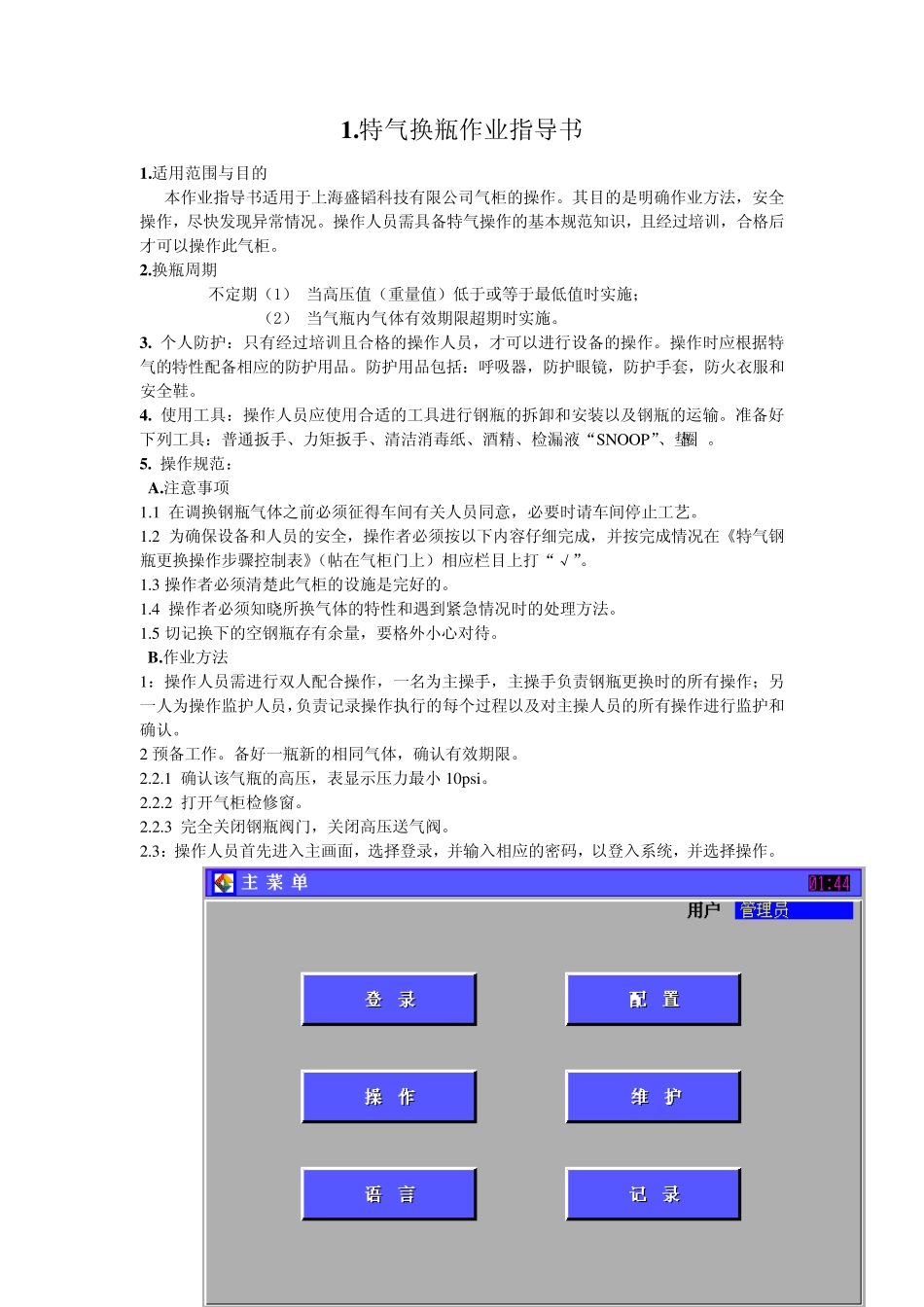

1.特气换瓶作业指导书 1.适用范围与目的 本作业指导书适用于上海盛韬科技有限公司气柜的操作。其目的是明确作业方法，安全操作，尽快发现异常情况。操作人员需具备特气操作的基本规范知识，且经过培训，合格后才可以操作此气柜。 2.换瓶周期 不定期（1） 当高压值（重量值）低于或等于最低值时实施； （2） 当气瓶内气体有效期限超期时实施。 3. 个人防护：只有经过培训且合格的操作人员，才可以进行设备的操作。操作时应根据特气的特性配备相应的防护用品。防护用品包括：呼吸器，防护眼镜，防护手套，防火衣服和安全鞋。 4. 使用工具：操作人员应使用合适的工具进行钢瓶的拆卸和安装以及钢瓶的运输。准备好下列工具：普通扳手、力矩扳手、清洁消毒纸、酒精、检漏液“SNOOP”、垫圈 。 5. 操作规范： A.注意事项 1.1 在调换钢瓶气体之前必须征得车间有关人员同意，必要时请车间停止工艺。 1.2 为确保设备和人员的安全，操作者必须按以下内容仔细完成，并按完成情况在《特气钢瓶更换操作步骤控制表》（帖在气柜门上）相应栏目上打“√”。 1.3 操作者必须清楚此气柜的设施是完好的。 1.4 操作者必须知晓所换气体的特性和遇到紧急情况时的处理方法。 1.5 切记换下的空钢瓶存有余量，要格外小心对待。 B.作业方法 1：操作人员需进行双人配合操作，一名为主操手，主操手负责钢瓶更换时的所有操作；另一人为操作监护人员，负责记录操作执行的每个过程以及对主操人员的所有操作进行监护和确认。 2 预备工作。备好一瓶新的相同气体，确认有效期限。 2.2.1 确认该气瓶的高压，表显示压力最小 10psi。 2.2.2 打开气柜检修窗。 2.2.3 完全关闭钢瓶阀门，关闭高压送气阀。 2.3：操作人员首先进入主画面，选择登录，并输入相应的密码，以登入系统，并选择操作。 2 .4 ：选择要操作的面板，然后进入相应的面板，选择钢瓶更换。如果钢瓶在供应或备用状态，操作人员要首先将此面板切换到准备状态。在准备状态下，操作人员可以选择换瓶吹扫。 2.5：在钢瓶吹扫画面下，选择自动吹扫，系统会提示操作人员关闭钢瓶阀。只有操作人员确认后，系统才会依照钢瓶换瓶的吹扫流程进行特气的排放，钢瓶的测漏，PT 调零和换瓶前吹。 在以上过程中，系统会对每个流程进行检测，以确保每个流程执行完整，正确。 2.51：特气排放时，气体从低压端排放。 2.52：钢瓶测漏：主要用来检测钢瓶阀是否安全关闭。 2.53：PT 调零：主要用来...
