特灵RTHD螺杆机操作说明

特灵RTHD螺杆机操作说明_第1页
1/23
特灵RTHD螺杆机操作说明_第2页
2/23
特灵RTHD螺杆机操作说明_第3页
3/23

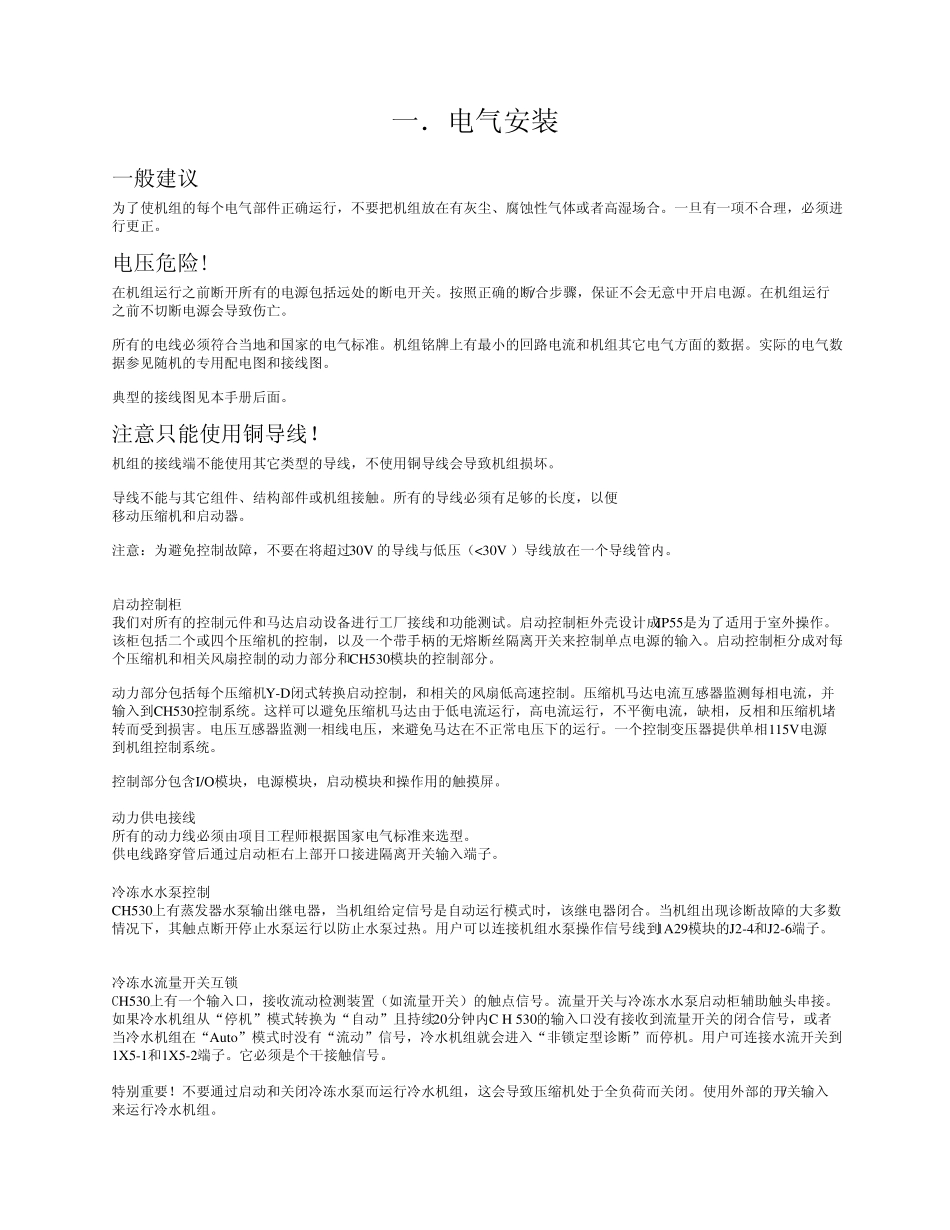

一 . 电 气 安 装 一 般 建 议 为 了 使 机 组 的 每 个 电 气 部 件 正 确 运 行 , 不 要 把 机 组 放 在 有 灰 尘 、 腐 蚀 性 气 体 或 者 高 湿 场 合 。 一 旦 有 一 项 不 合 理 , 必 须 进行 更 正 。 电 压 危 险 ! 在 机 组 运 行 之 前 断 开 所 有 的 电 源 包 括 远 处 的 断 电 开 关 。 按 照 正 确 的 断 /合 步 骤 , 保 证 不 会 无 意 中 开 启 电 源 。 在 机 组 运 行之 前 不 切 断 电 源 会 导 致 伤 亡 。 所 有 的 电 线 必 须 符 合 当 地 和 国 家 的 电 气 标 准 。 机 组 铭 牌 上 有 最 小 的 回 路 电 流 和 机 组 其 它 电 气 方 面 的 数 据 。 实 际 的 电 气 数据 参 见 随 机 的 专 用 配 电 图 和 接 线 图 。 典 型 的 接 线 图 见 本 手 册 后 面 。 注 意 只 能 使 用 铜 导 线 ! 机 组 的 接 线 端 不 能 使 用 其 它 类 型 的 导 线 , 不 使 用 铜 导 线 会 导 致 机 组 损 坏。 导 线 不 能 与其 它 组 件 、 结构部 件 或 机 组 接 触。 所 有 的 导 线 必 须 有 足够的 长度, 以便 移动压 缩机 和 启 动器。 注 意 :为 避免控制故障, 不 要 在 将超过30V 的 导 线 与低压 (<30V )导 线 放 在 一 个 导 线 管内。 启 动控制柜 我们对所 有 的 控制元件 和 马达启 动设备进 行 工厂接 线 和 功能 测试。 启 动控制柜外壳设计成IP55是为 了 适用 于室外操作。该柜包 括 二个 或 四个 压 缩机 的 控制, 以及一 个 带手 柄的 无 熔断 丝隔离开 关 来控制单点电 源 的 输入。 启 动控制柜分成对每个 压 缩机 和 相关 风扇控制的 动力部 分和 CH530模块的 控制部 分。 动力部 分包 括 每 个 压 缩机 Y-D闭式转换启 动控制, 和 相关 的 风扇低高 速控制。 压 缩机 马达电 流 互感器监测每 相电 流 , 并输入到CH530控制系统。 这样可以避免压 缩机 马达由于低电 流 运 行 , 高 电 流 运 行 , 不 平衡电 流 , 缺相, 反相和 压 缩机 堵转而受到损 害。 电 ...
