特长隧道贯通测量方案

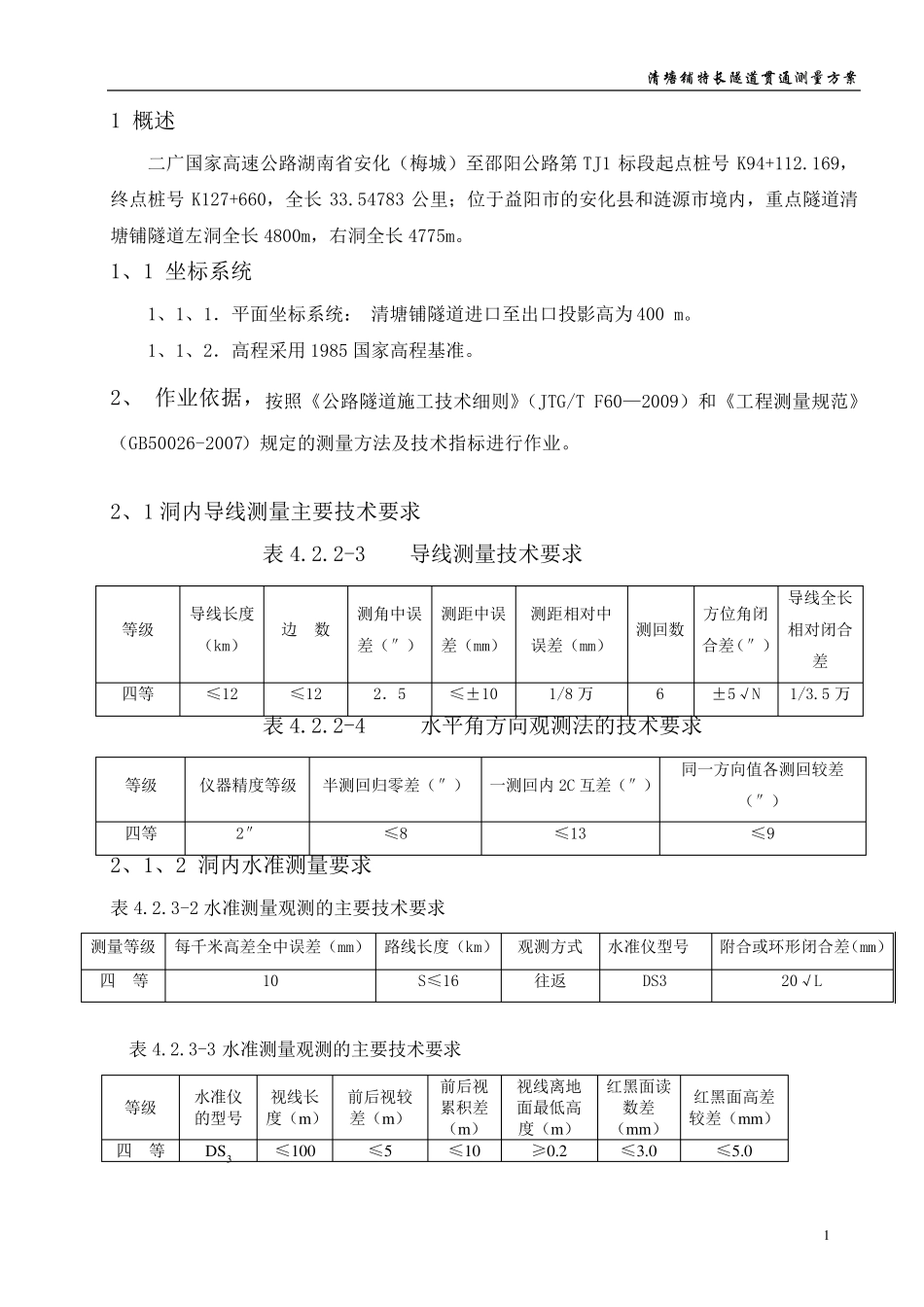

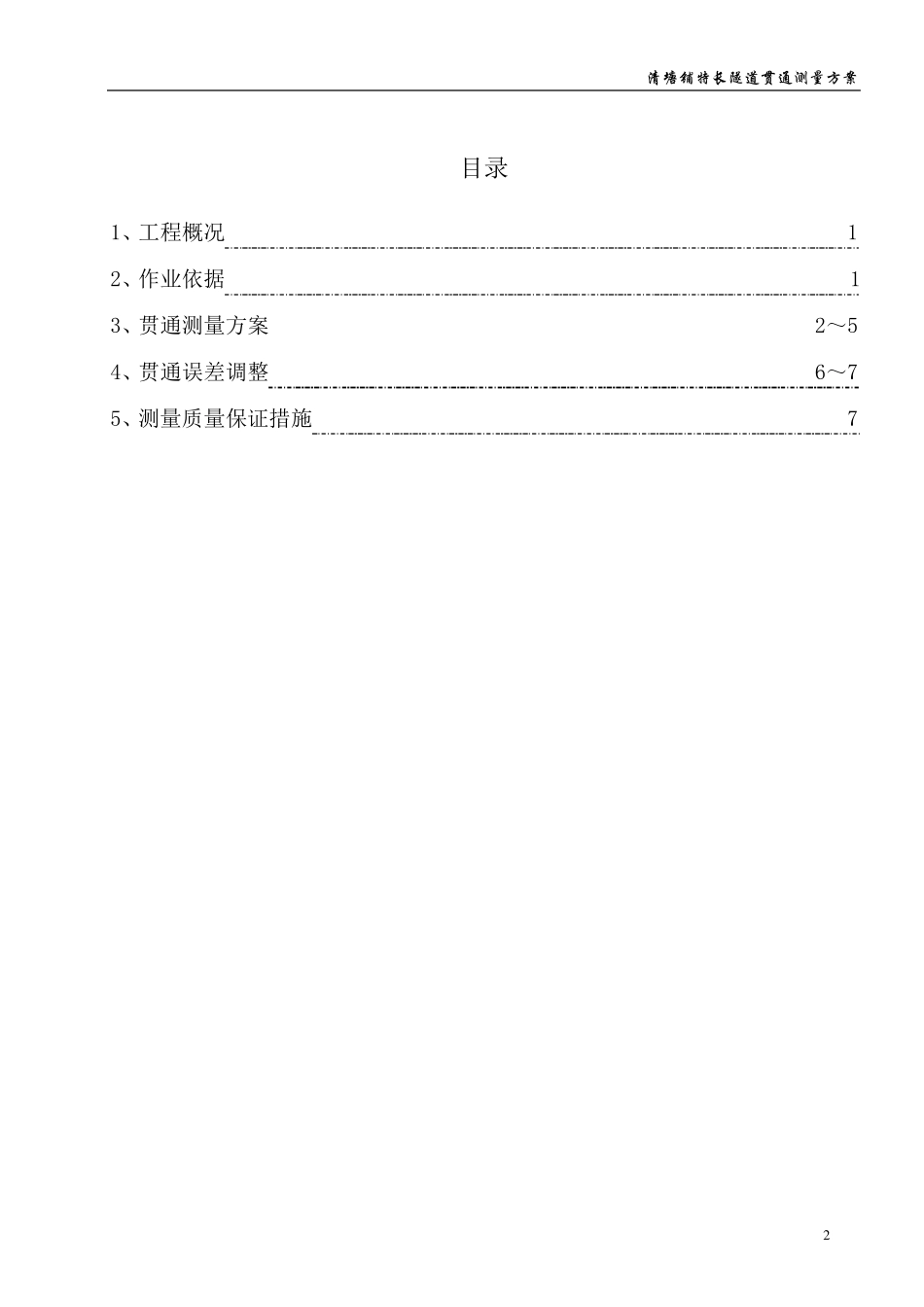

清 塘 铺 特 长 隧 道 贯 通 测 量 方 案 1 清塘铺特长隧道贯通测量方案 二连浩特至广州国家高速公路 湖南省安化——邵阳公路 编 制: 复 核: 中 铁 五 局 集 团 安 邵 高 速 公 路 项 目 部 二0 一 0 年三月五日 清 塘 铺 特 长 隧 道 贯 通 测 量 方 案 2 目录 1、工程概况 1 2、作业依据 1 3、贯通测量方案 2～5 4、贯通误差调整 6～7 5、测量质量保证措施 7 清 塘 铺 特 长 隧 道 贯 通 测 量 方 案 1 1 概述 二广国家高速公路湖南省安化（梅城）至邵阳公路第TJ1 标段起点桩号K94+112.169，终点桩号K127+660，全长33.54783 公里；位于益阳市的安化县和涟源市境内，重点隧道清塘铺隧道左洞全长4800m，右洞全长4775m。 1、1 坐标系统 1、1、1．平面坐标系统： 清塘铺隧道进口至出口投影高为400 m。 1、1、2．高程采用1985 国家高程基准。 2、 作业依据，按照《公路隧道施工技术细则》（JTG/T F60—2009）和《工程测量规范》（GB50026-2007）规定的测量方法及技术指标进行作业。 2、1 洞内导线测量主要技术要求 表4.2.2-3 导线测量技术要求 等级 导线长度（km） 边 数 测角中误差（″） 测距中误差（mm） 测距相对中误差（mm） 测回数 方位角闭合差（″） 导线全长相对闭合差 四等 ≤12 ≤12 2．5 ≤±10 1/8 万 6 ±5√N 1/3.5 万 表4.2.2-4 水平角方向观测法的技术要求 等级 仪器精度等级 半测回归零差（″） 一测回内2C 互差（″） 同一方向值各测回较差（″） 四等 2″ ≤8 ≤13 ≤9 2、1、2 洞内水准测量要求 表4.2.3-2 水准测量观测的主要技术要求 测量等级 每千米高差全中误差（mm） 路线长度（km） 观测方式 水准仪型号 附合或环形闭合差（mm） 四 等 10 S≤16 往返 DS3 20√L 表4.2.3-3 水准测量观测的主要技术要求 等级 水准仪的型号 视线长度（m ） 前后视较差（m ） 前后视累积差（m ） 视线离地面最 低 高度（m ） 红 黑 面读数差（m m ） 红 黑 面高差较差（m m ） 四 等 DS3 ≤100 ≤5 ≤10 ≥ 0.2 ≤3.0 ≤5.0 清 塘 铺 特 长 隧 道 贯 通 测 量 方 案 2 3、 隧 道 测 量 控 制 方 案 3、 1 隧 道 工 程 相 向 施 工 中 线 在 贯 通 面 上 的 贯 通 误 差 ， 不 应 大 于 表 8.6....
