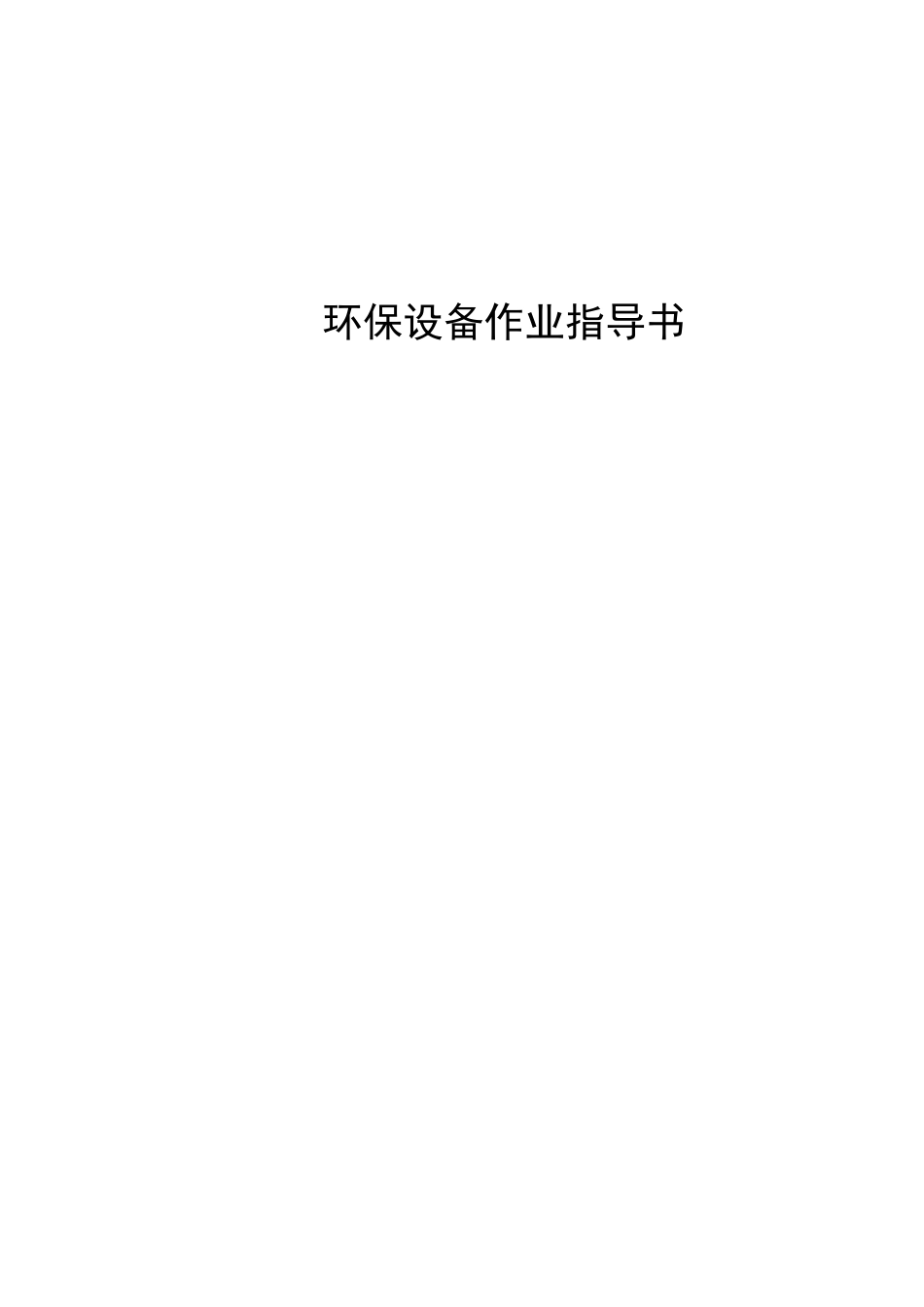

环保设备作业指导书

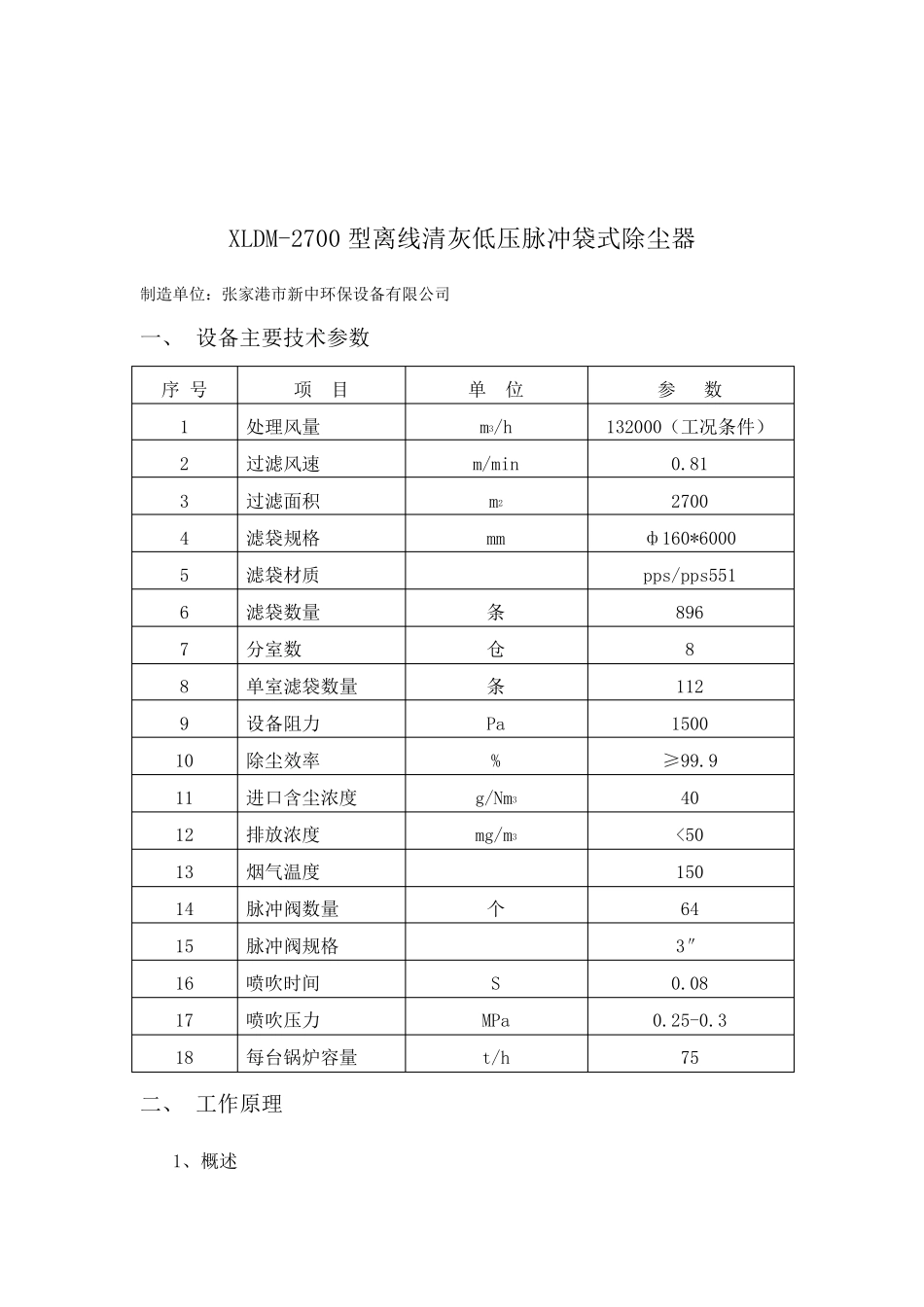

环保设备作业指导书 XLDM-2700 型离线清灰低压脉冲袋式除尘器 制造单位：张家港市新中环保设备有限公司 一、 设备主要技术参数 序 号 项 目 单 位 参 数 1 处理风量 m3/h 132000（工况条件） 2 过滤风速 m/min 0.81 3 过滤面积 m2 2700 4 滤袋规格 mm ф160*6000 5 滤袋材质 pps/pps551 6 滤袋数量 条 896 7 分室数 仓 8 8 单室滤袋数量 条 112 9 设备阻力 Pa 1500 10 除尘效率 % ≥99.9 11 进口含尘浓度 g/Nm3 40 12 排放浓度 mg/m3 <50 13 烟气温度 150 14 脉冲阀数量 个 64 15 脉冲阀规格 3″ 16 喷吹时间 S 0.08 17 喷吹压力 MPa 0.25-0.3 18 每台锅炉容量 t/h 75 二、 工作原理 1、概述 除 尘 器 有 上 箱 体 、 中 箱 体 、 灰 斗 、 导 流 板 、 支 架 、 滤 袋 组 件 、 喷 吹 装 置 、离 线 阀 、 旁 路 系 统 及 检 测 、 控 制 系 统 等 组 成 。 其 工 作 原 理 如 下 ： 含 尘 气 体 有 导 流 管 进 入 各 单 元 灰 斗 ， 在 灰 斗 导 流 系 统 的 引 导 下 ， 大 颗 粒 粉 尘分 离 后 直 接 落 入 灰 斗 、 其 余 粉 尘 随 气 流 进 入 中 箱 体 过 滤 区 ， 过 滤 后 的 洁 净 气体 透 过 滤 袋 经 上 箱 体 、 提 升 阀 、 排 风 管 排 出 。 随 着 过 滤 工 况 的 进 行 ， 当 滤 袋表 面 积 达 到 一 定 量 时 ， 由 清 灰 控 制 装 置 按 设 定 程 序 关 闭 提 升 阀 ， 控 制 当 前 单元 离 线 ， 并 打 开 电 磁 脉 冲 阀 喷 吹 ， 抖 落 滤 袋 上 的 粉 尘 。 落 入 灰 斗 中 的 粉 尘 借助 气 力 输 送 系 统 送 出 。 三 、 操 作 说 明 1、 除 尘 器 的 启 动 除 尘 器 操 作 的 正 确 与 否 直 接 关 系 到 滤 袋 是 否 达 到 其 最 佳性能和有 效防止滤 袋 的 过 早失效。 1）启 动 前 再次完成 以下 工 作 ： ◇ 如 果布袋 是 第一 次投入 使用或使用过 但已离 线 清 灰 过 了，为防止滤 袋 的 堵塞， 就必须对滤 袋 进 行 预 喷 涂 。 如 果布袋 已经 投入 使用了， 而 除 尘 器 只 在 ...
