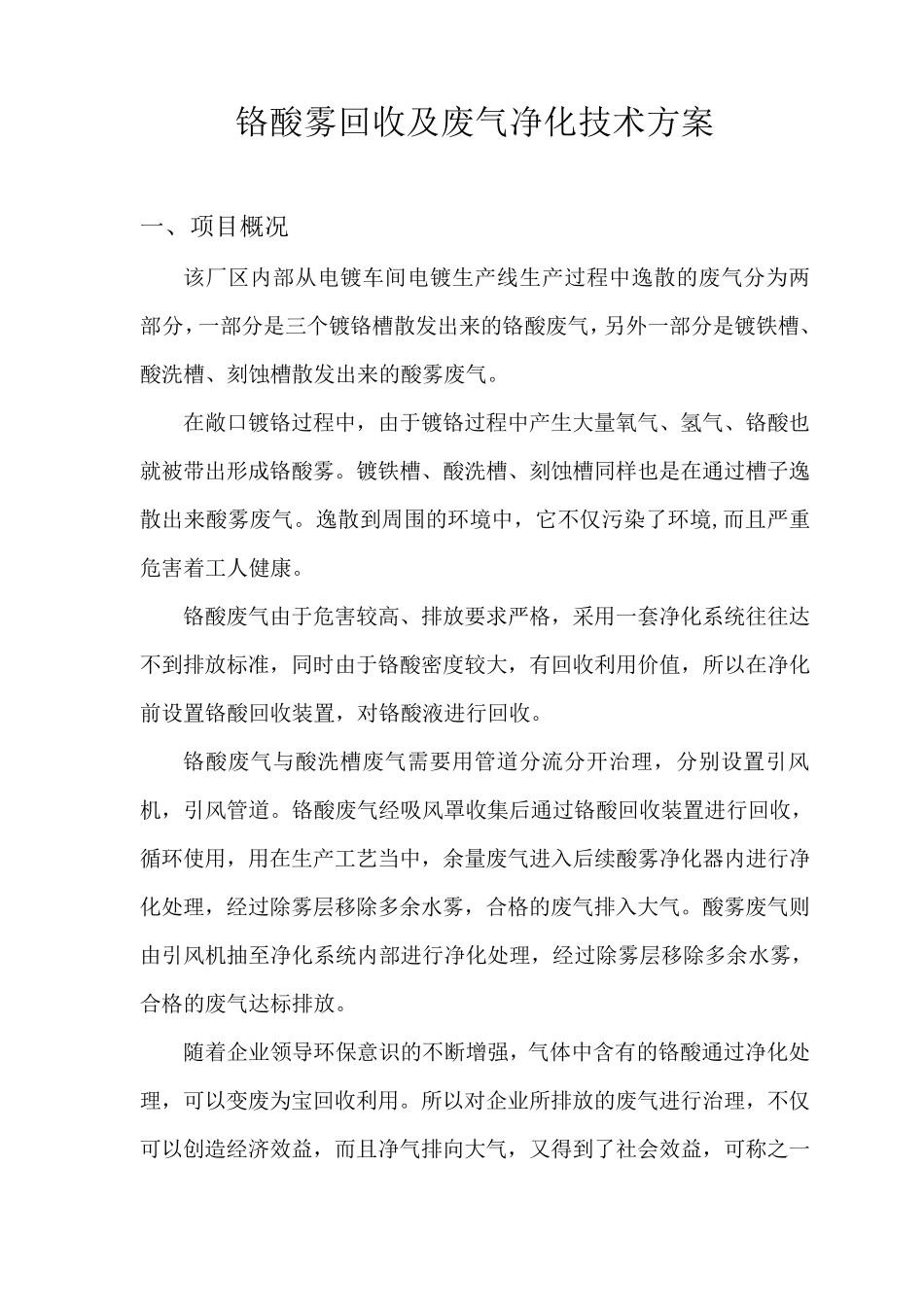

铬酸雾回收及废气净化技术方案 一、项目概况 该厂区内部从电镀车间电镀生产线生产过程中逸散的废气分为两部分，一部分是三个镀铬槽散发出来的铬酸废气，另外一部分是镀铁槽、酸洗槽、刻蚀槽散发出来的酸雾废气。 在敞口镀铬过程中，由于镀铬过程中产生大量氧气、氢气、铬酸也就被带出形成铬酸雾。镀铁槽、酸洗槽、刻蚀槽同样也是在通过槽子逸散出来酸雾废气。逸散到周围的环境中，它不仅污染了环境,而且严重危害着工人健康。 铬酸废气由于危害较高、排放要求严格，采用一套净化系统往往达不到排放标准，同时由于铬酸密度较大，有回收利用价值，所以在净化前设置铬酸回收装置，对铬酸液进行回收。 铬酸废气与酸洗槽废气需要用管道分流分开治理，分别设置引风机，引风管道。铬酸废气经吸风罩收集后通过铬酸回收装置进行回收，循环使用，用在生产工艺当中，余量废气进入后续酸雾净化器内进行净化处理，经过除雾层移除多 余水 雾，合 格的废气排入大气。酸雾废气则由引风机抽 至 净化系统内部进行净化处理，经过除雾层移除多 余水 雾，合 格的废气达标排放。 随 着企 业 领 导 环保 意 识 的不断 增 强 ，气体 中含 有的铬酸通过净化处理，可 以变 废为宝 回收利用。所以对企 业 所排放的废气进行治理，不仅可 以创 造 经济 效 益 ，而且净气排向 大气，又 得 到了社 会 效 益 ，可 称 之 一 2 举两得。 A、镀铬生产线有镀铬槽 2 个、活化槽 1 个、电解除油槽 1 个、化学除油 1 个，设置槽边吸风罩对逸散的铬酸雾进行收集，5 个槽子共用一套抽风系统，经铬酸回收装置回收后进入后续酸雾净化器内部再次净化，确保废气达标排放。 B、镀铁生产线有镀铁槽 2 个、电解除油槽 1 个、化学除油槽 1 个、刻蚀 1 个，酸洗槽 1 个，设置槽边吸风罩对逸散的酸雾进行收集，6 个槽子共用一套抽风系统，经净化后达标排放。 二、污染废气来源及主要设备选配 1、部件在生产工艺中需要铬酸处理液处理，处理液随着温度升高以及电镀过程中产生大量氧气、氢气、铬酸也就被带出形成铬酸雾，所以会有大量铬酸雾挥发，逸散车间及周围的环境中。 依据技术要求中提供的废气排放量、污染物及环保要求设计了本工艺。 1.1 铬酸净化器的选配： 除铬酸净化器流速为0.69m/min 除酸雾废气净化流速为0.72m/min 1）选用 WY-X 型废气净化设备 1 套。 2）处理风量 13600m³ /h。 3）铬酸雾回收设备...
