环切法凿除桩头施工作业标准

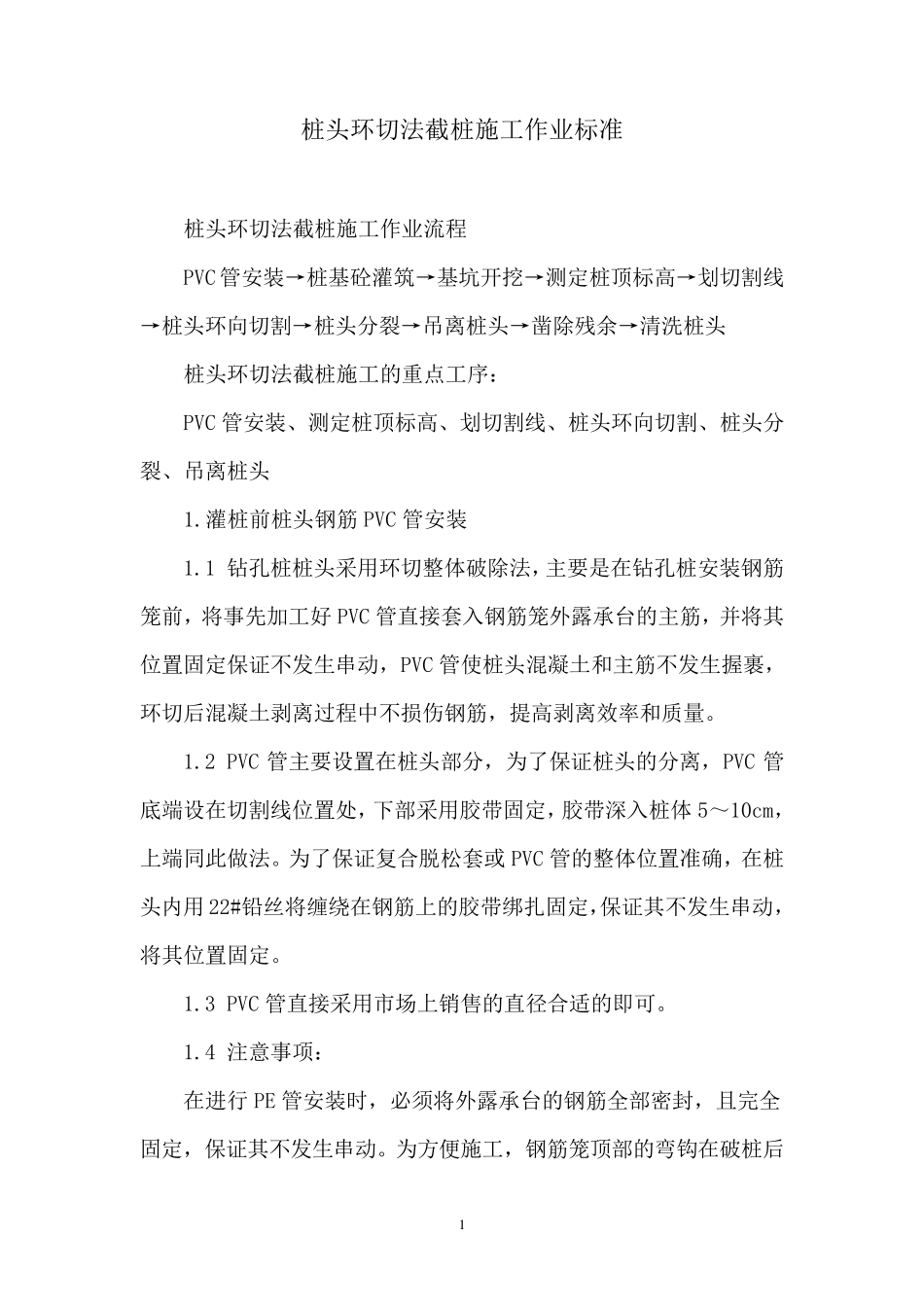

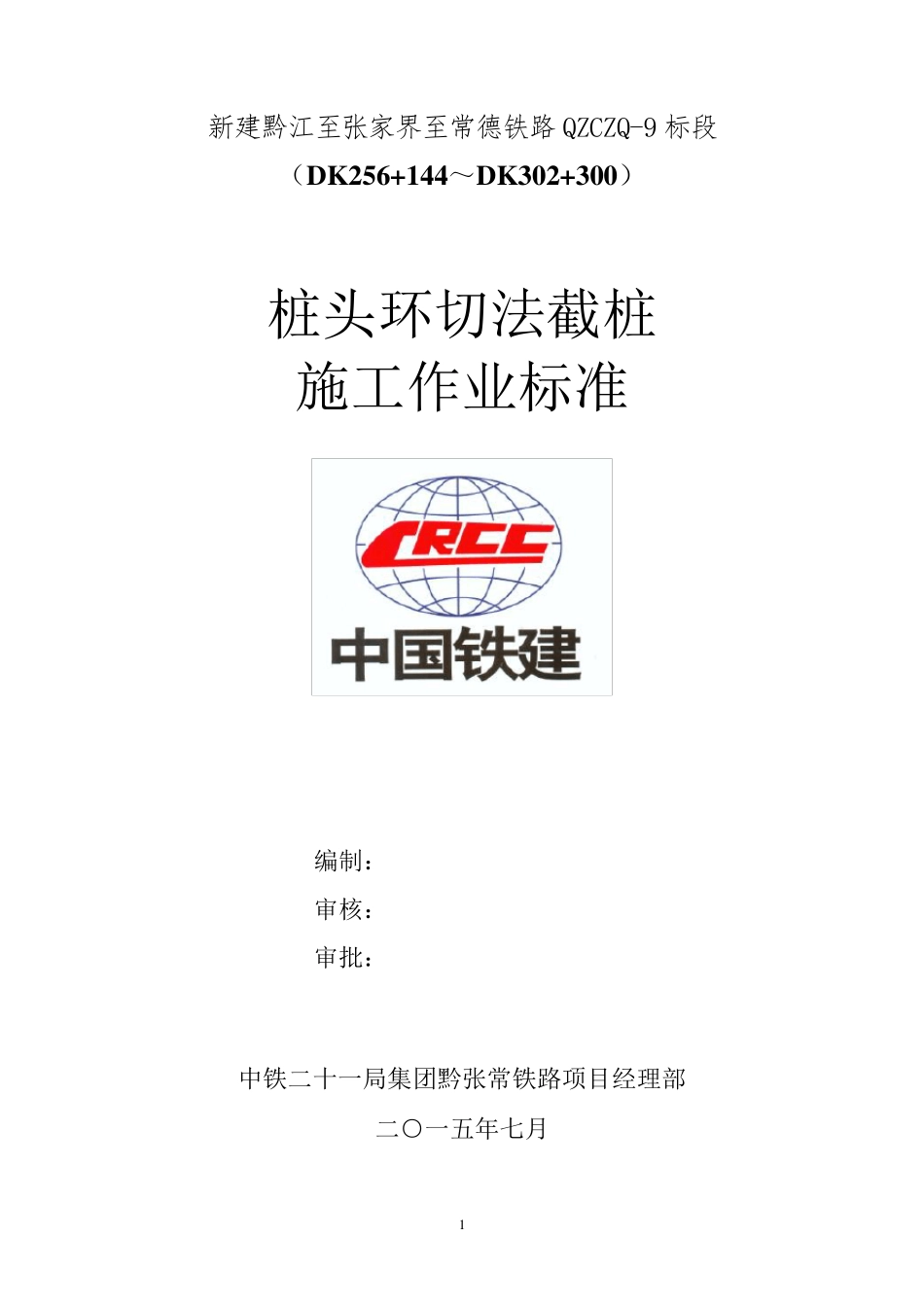

1 新建黔江至张家界至常德铁路 QZCZQ-9 标段 （DK256+144～DK302+300） 桩头环切法截桩 施工作业标准 编制： 审核： 审批： 中铁二十一局集团黔张常铁路项目经理部 二○一五年七月 2 1 桩头环切法截桩施工作业标准 桩头环切法截桩施工作业流程 PVC 管安装→桩基砼灌筑→基坑开挖→测定桩顶标高→划切割线→桩头环向切割→桩头分裂→吊离桩头→凿除残余→清洗桩头 桩头环切法截桩施工的重点工序： PVC 管安装、测定桩顶标高、划切割线、桩头环向切割、桩头分裂、吊离桩头 1.灌桩前桩头钢筋 PVC 管安装 1.1 钻孔桩桩头采用环切整体破除法，主要是在钻孔桩安装钢筋笼前，将事先加工好 PVC 管直接套入钢筋笼外露承台的主筋，并将其位置固定保证不发生串动，PVC 管使桩头混凝土和主筋不发生握裹，环切后混凝土剥离过程中不损伤钢筋，提高剥离效率和质量。 1.2 PVC 管主要设置在桩头部分，为了保证桩头的分离，PVC 管底端设在切割线位置处，下部采用胶带固定，胶带深入桩体 5～10cm，上端同此做法。为了保证复合脱松套或PVC 管的整体位置准确，在桩头内用 22#铅丝将缠绕在钢筋上的胶带绑扎固定，保证其不发生串动，将其位置固定。 1.3 PVC 管直接采用市场上销售的直径合适的即可。 1.4 注意事项： 在进行PE 管安装时，必须将外露承台的钢筋全部密封，且完全固定，保证其不发生串动。为方便 施工，钢筋笼顶部的弯 钩 在破桩后 2 施做，否则无效桩体与桩身的分离很难完成。 PVC 管安装 2.测定桩顶标高、划切割线 基坑开挖后，将场地整理平整，测量人员进行放样，在桩顶标高以上 10cm 处定点，划出第一条切割线，随后在第一条切割线上方 10～15cm 处划出第二条切割线。 施工放样 3 划切割线 3.桩头环向切割 用手持切割机将两条切割线进行切割，切割过程中深度不得大于钢筋保护层厚度，以免割伤桩基钢筋。 4 环切 4.桩头分裂 水平环向间距20cm 采用风钻钻出断桩孔，使用钢钎打入各个断桩孔中，来回反复敲击钢钎，使混凝土在环形断桩孔处断开。风钻钻出断桩孔，大锤反复敲击钢钎 4.1 总是保持水平钻孔，分裂的作用力会沿着钻孔的角度延伸，最后形成一个完整的分裂面。 4.2 钻孔桩的顶部应该处于桩顶高程以上10cm 处的分裂位置，而不是其底部或者中心。如果是底部处于分裂位置，很有可能还有50mm 的桩头需要手提钻来处理。 4.3 钻孔深度只需达到桩直径的1/5 即可。 4.4 分裂楔子...
