4、面板加筋土挡土墙施工工艺工法讲解

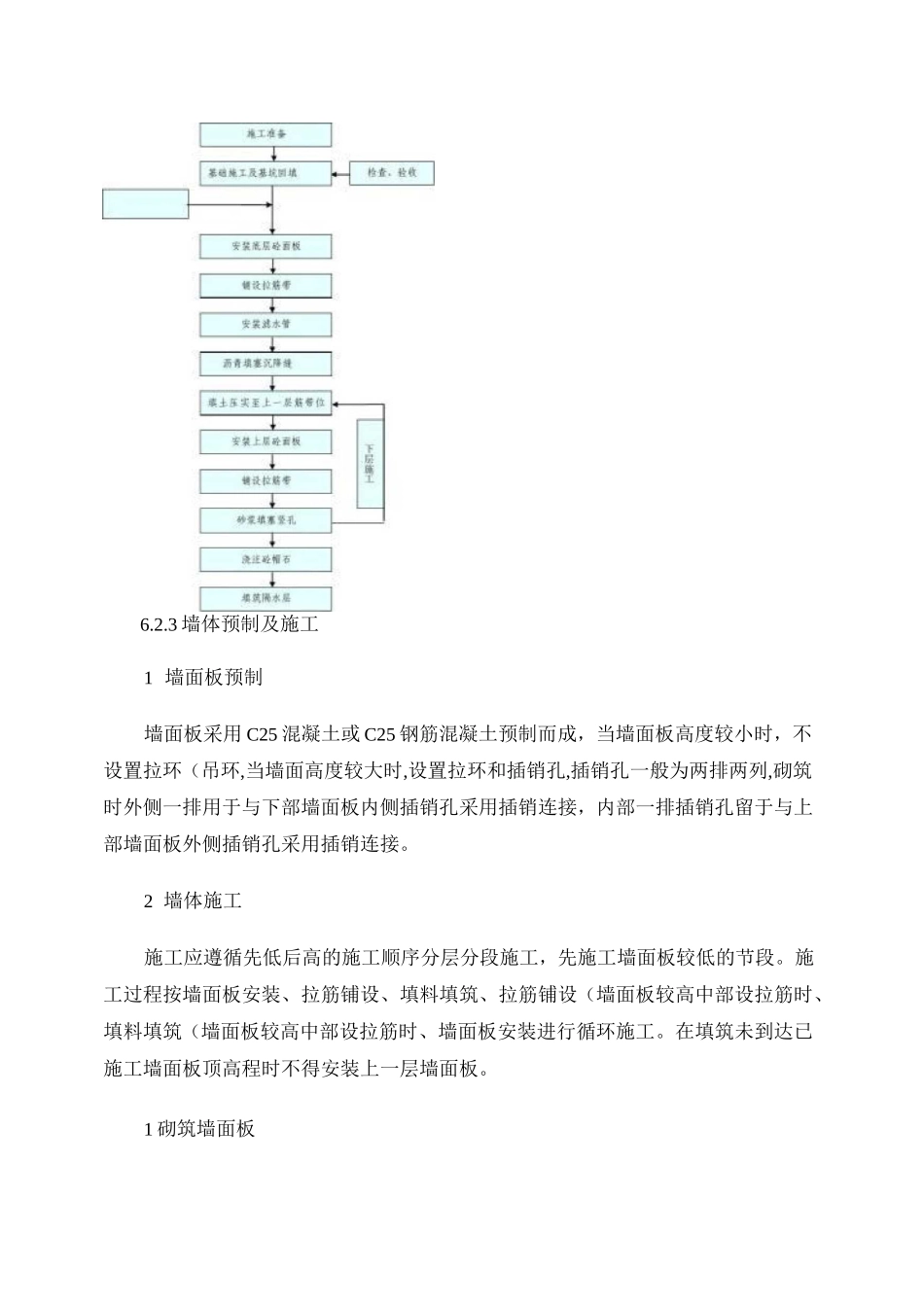

面板加筋土挡土墙施工工艺工法QB/ZTYJGYGF-LJLM-0404-2011第三工程公司邓运涛1 前言1.1 工艺概况面板加筋土挡土墙是利用加筋土技术修建的一种轻型支挡结构物,是由墙面板、拉筋、填料三部分组成的复合结构。1.2 工艺原理加筋土挡土墙依靠填料与拉筋之间的摩擦力作用,平衡填料作用于墙面上的水平土压力,保证路基的稳定。2 工艺特点具有圬工数量少、造价低、墙面装饰美观和面板和拉筋可批量预制、抗震性能好、地基强度要求不高、施工进度快的特点。3 适用范围适用于高速公路及铁路高填方段路基施工。4 主要技术标准1、《铁路路基施工规范》TB102022、《铁路路基工程施工质量验收标准》TB104143、《公路路基施工技术规范》JTGF104、《公路工程质量检验评定标准》JTGF80/15 施工方法加筋土挡土墙墙体施工是人工砌筑墙面板、人工铺设拉筋和机械人工填筑填料工作循环。依靠插销将拉筋与墙面板连接起来,依靠销钉将拉筋固定的已填筑压实的路基上,并填筑上层填料,直至挡土墙墙身施工完成。6 工艺流程和操作要点6.1 工艺流程（见图 16.2 操作要点6.2.1 施工准备核对图纸,做好现场调查;编制实施性施工组织设计,优化施工组织,并对作业人员进行必要的岗前培训;对进场材料进行检验,确保材料合格。图 1 加筋土挡土墙施工工艺流程图6.2.2 基础施工根据设计的基础尺寸、开挖深度,分段开挖基坑,检测基底承载力,采取现场模筑法施工混凝土（砌筑基础。基础施工必须严格按确定的沉降缝位置留设沉降缝,并在墙面板开始砌筑前对沉降缝按设计要求进行处理。挡土墙基础顶面平整,并按墙面板安装时的插销位置预留插销孔。6.2.3 墙体预制及施工1 墙面板预制墙面板采用 C25 混凝土或 C25 钢筋混凝土预制而成，当墙面板高度较小时，不设置拉环（吊环,当墙面高度较大时,设置拉环和插销孔,插销孔一般为两排两列,砌筑时外侧一排用于与下部墙面板内侧插销孔采用插销连接，内部一排插销孔留于与上部墙面板外侧插销孔采用插销连接。2 墙体施工施工应遵循先低后高的施工顺序分层分段施工，先施工墙面板较低的节段。施工过程按墙面板安装、拉筋铺设、填料填筑、拉筋铺设（墙面板较高中部设拉筋时、填料填筑（墙面板较高中部设拉筋时、墙面板安装进行循环施工。在填筑未到达已施工墙面板顶高程时不得安装上一层墙面板。1 砌筑墙面板先在基面上铺设拉筋材料,并敷设一层 2~3cm 水泥砂浆,然后砌筑墙面板预制块。预制块间的竖缝除排水缝外均采用水泥砂浆塞填密实,排水缝...
