技术交底(电渣压力焊)

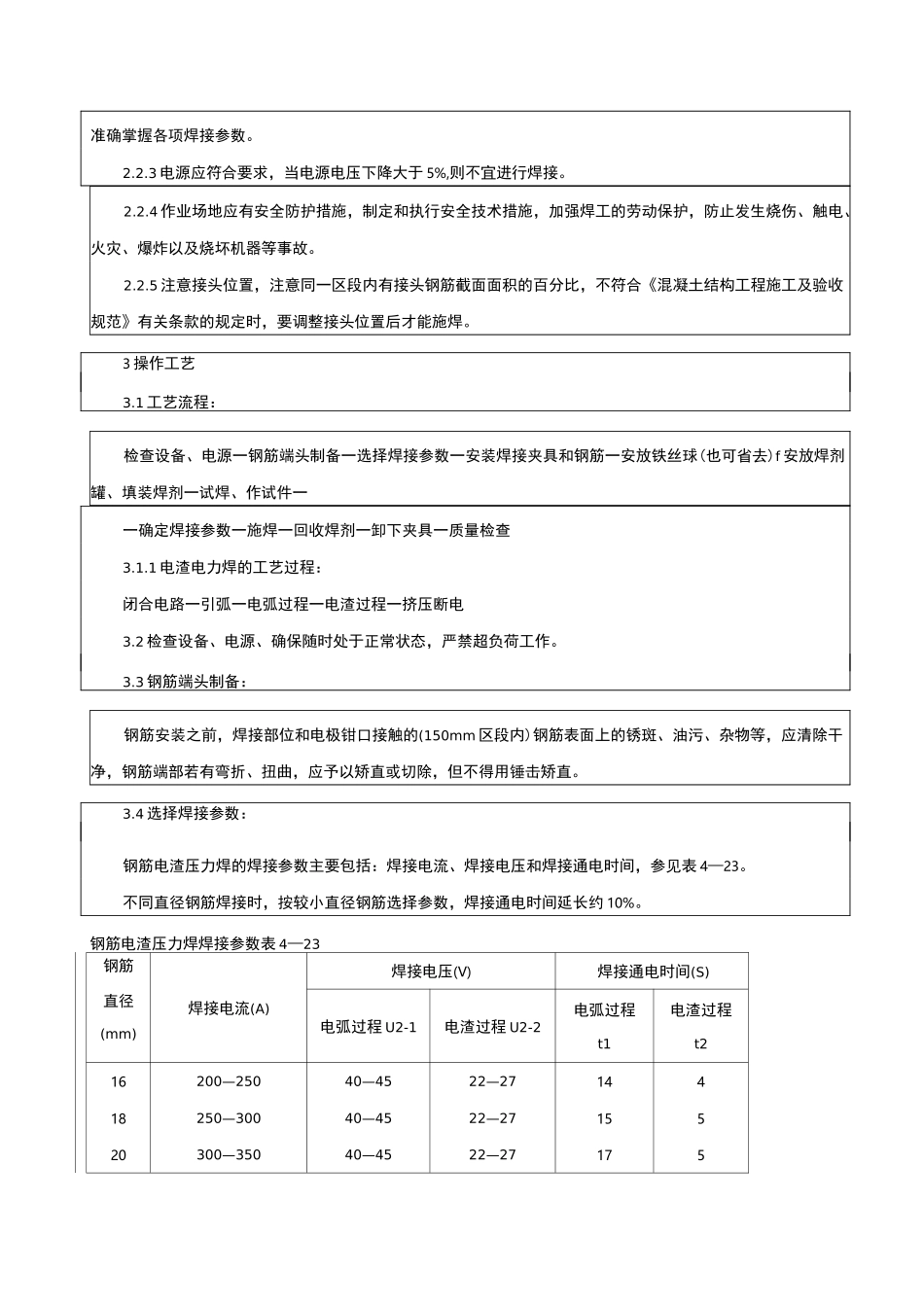

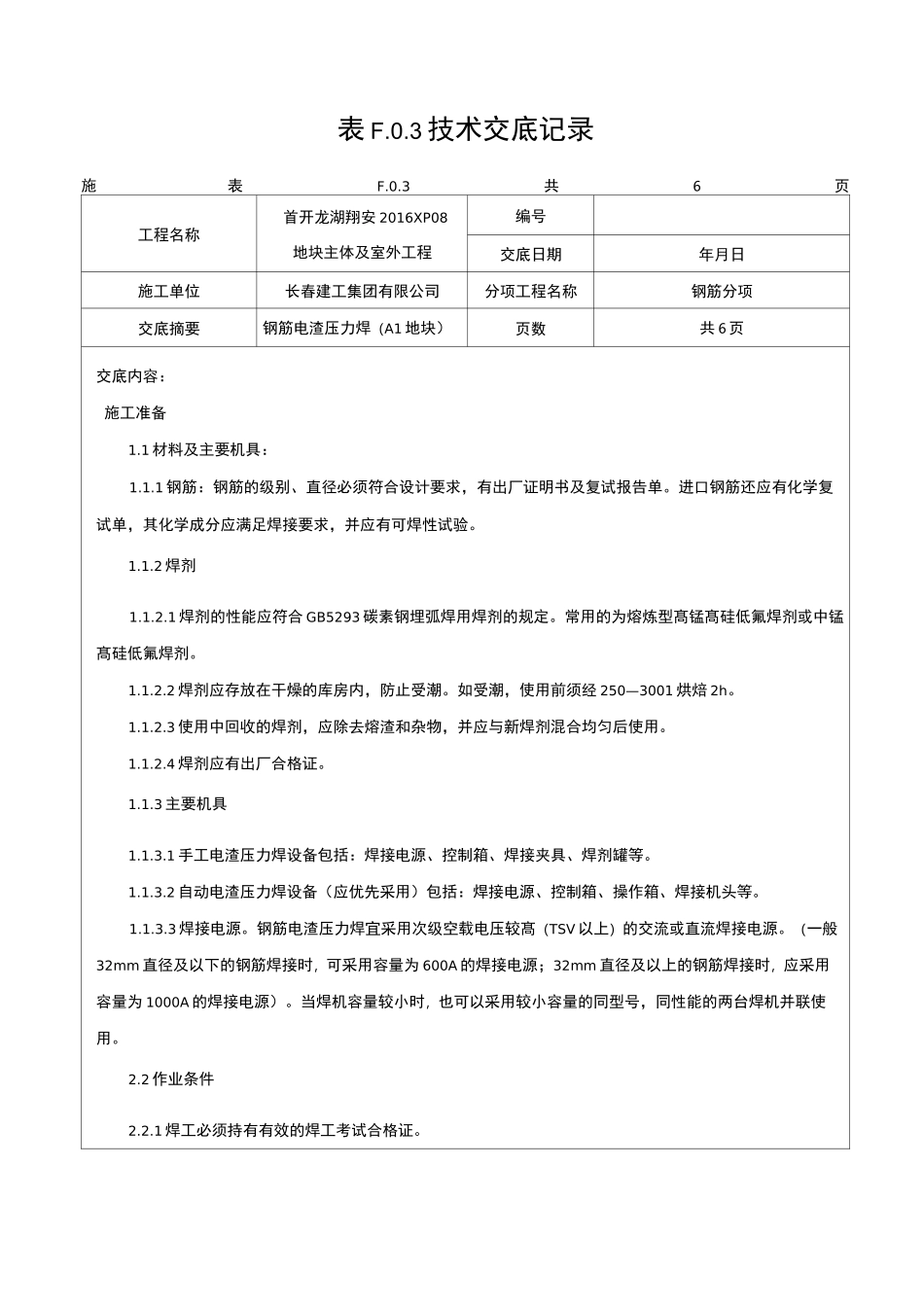

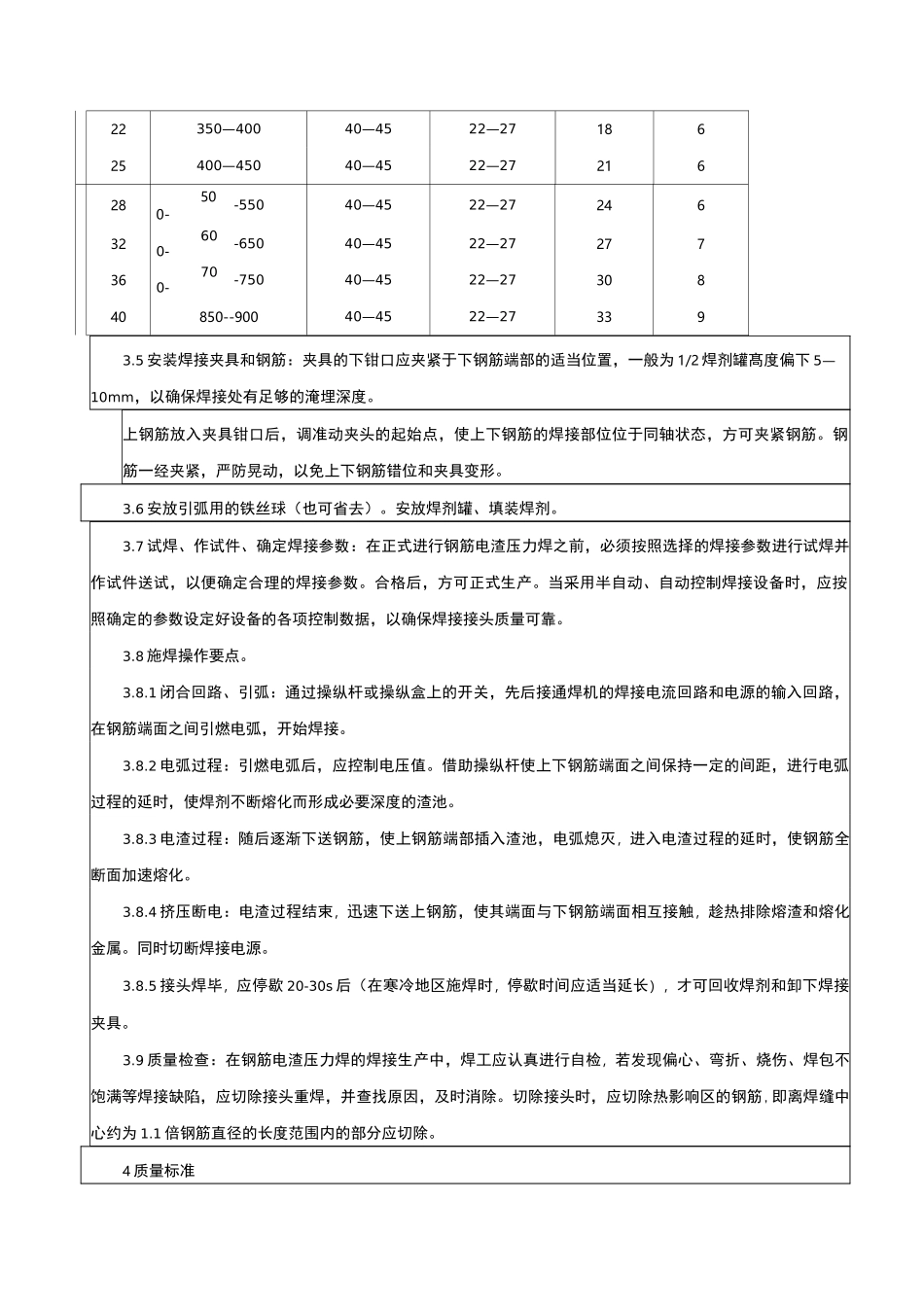

表 F.0.3 技术交底记录施表F.0.3共6页工程名称首开龙湖翔安 2016XP08地块主体及室外工程编号交底日期年月日施工单位长春建工集团有限公司分项工程名称钢筋分项交底摘要钢筋电渣压力焊（A1 地块）页数共 6 页交底内容：施工准备1.1 材料及主要机具：1.1.1 钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验。1.1.2 焊剂1.1.2.1 焊剂的性能应符合 GB5293 碳素钢埋弧焊用焊剂的规定。常用的为熔炼型髙锰髙硅低氟焊剂或中锰髙硅低氟焊剂。1.1.2.2 焊剂应存放在干燥的库房内，防止受潮。如受潮，使用前须经 250—3001 烘焙 2h。1.1.2.3 使用中回收的焊剂，应除去熔渣和杂物，并应与新焊剂混合均匀后使用。1.1.2.4 焊剂应有出厂合格证。1.1.3 主要机具1.1.3.1 手工电渣压力焊设备包括：焊接电源、控制箱、焊接夹具、焊剂罐等。1.1.3.2 自动电渣压力焊设备（应优先采用）包括：焊接电源、控制箱、操作箱、焊接机头等。1.1.3.3 焊接电源。钢筋电渣压力焊宜采用次级空载电压较髙（TSV 以上）的交流或直流焊接电源。（一般32mm 直径及以下的钢筋焊接时，可采用容量为 600A 的焊接电源；32mm 直径及以上的钢筋焊接时，应采用容量为 1000A 的焊接电源）。当焊机容量较小时，也可以采用较小容量的同型号，同性能的两台焊机并联使用。2.2 作业条件2.2.1 焊工必须持有有效的焊工考试合格证。2.2.2 设备应符合要求。焊接夹具应有足够的刚度，在最大允许荷载下应移动灵活，操作方便。焊剂罐的直径与准确掌握各项焊接参数。2.2.3 电源应符合要求，当电源电压下降大于 5%,则不宜进行焊接。2.2.4 作业场地应有安全防护措施，制定和执行安全技术措施，加强焊工的劳动保护，防止发生烧伤、触电、火灾、爆炸以及烧坏机器等事故。2.2.5 注意接头位置，注意同一区段内有接头钢筋截面面积的百分比，不符合《混凝土结构工程施工及验收规范》有关条款的规定时，要调整接头位置后才能施焊。3 操作工艺3.1 工艺流程：检查设备、电源一钢筋端头制备一选择焊接参数一安装焊接夹具和钢筋一安放铁丝球(也可省去)f 安放焊剂罐、填装焊剂一试焊、作试件一一确定焊接参数一施焊一回收焊剂一卸下夹具一质量检查3.1.1 电渣电力焊的工艺过程：闭合电路一引弧一电弧过程一电渣过程一挤压断电3.2 检查设备、电源、确保随时处于正常状态，严禁超负荷工作。3...
