手把手教会你做施工现场平面布置图!

手把手教会你做施工现场平面布置图!_第1页
1/16
手把手教会你做施工现场平面布置图!_第2页
2/16
手把手教会你做施工现场平面布置图!_第3页
3/16

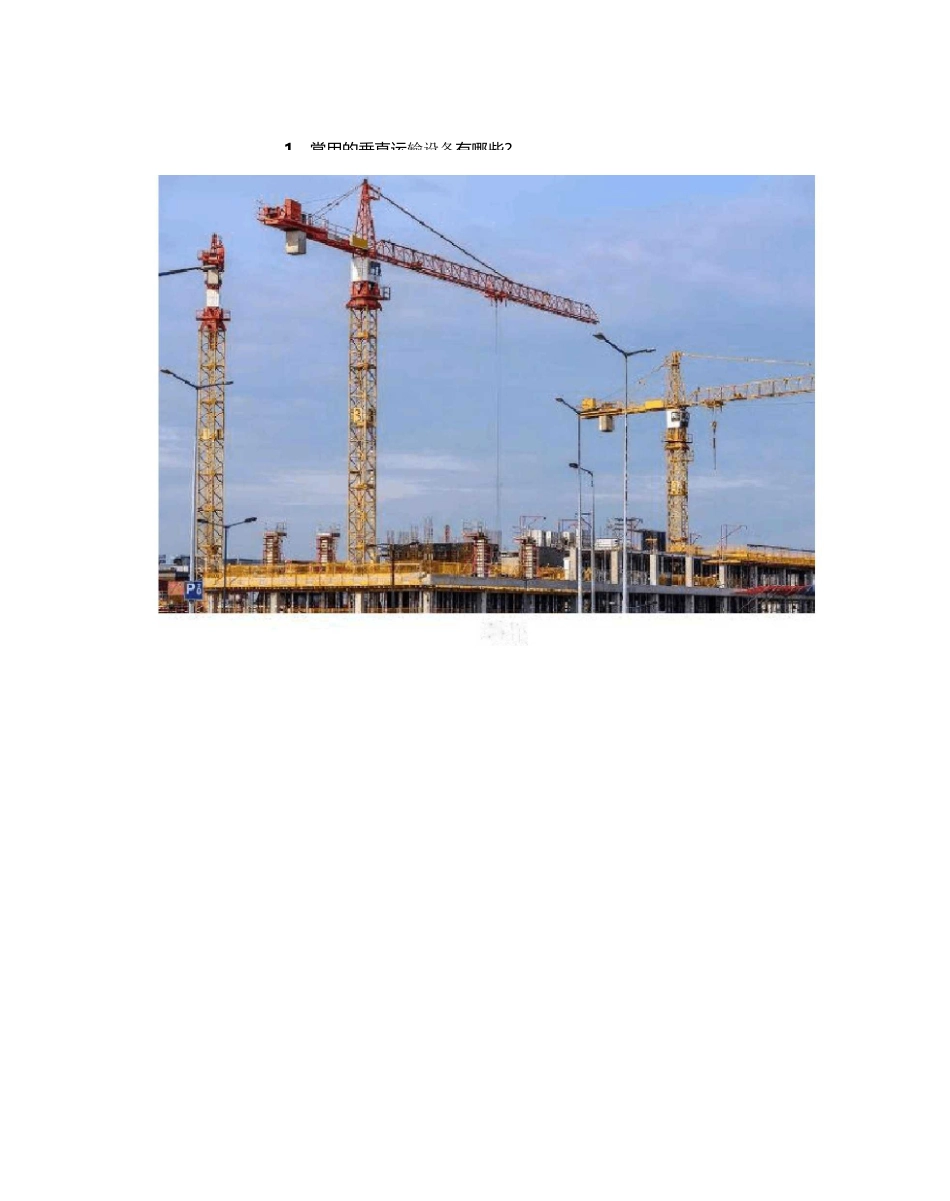

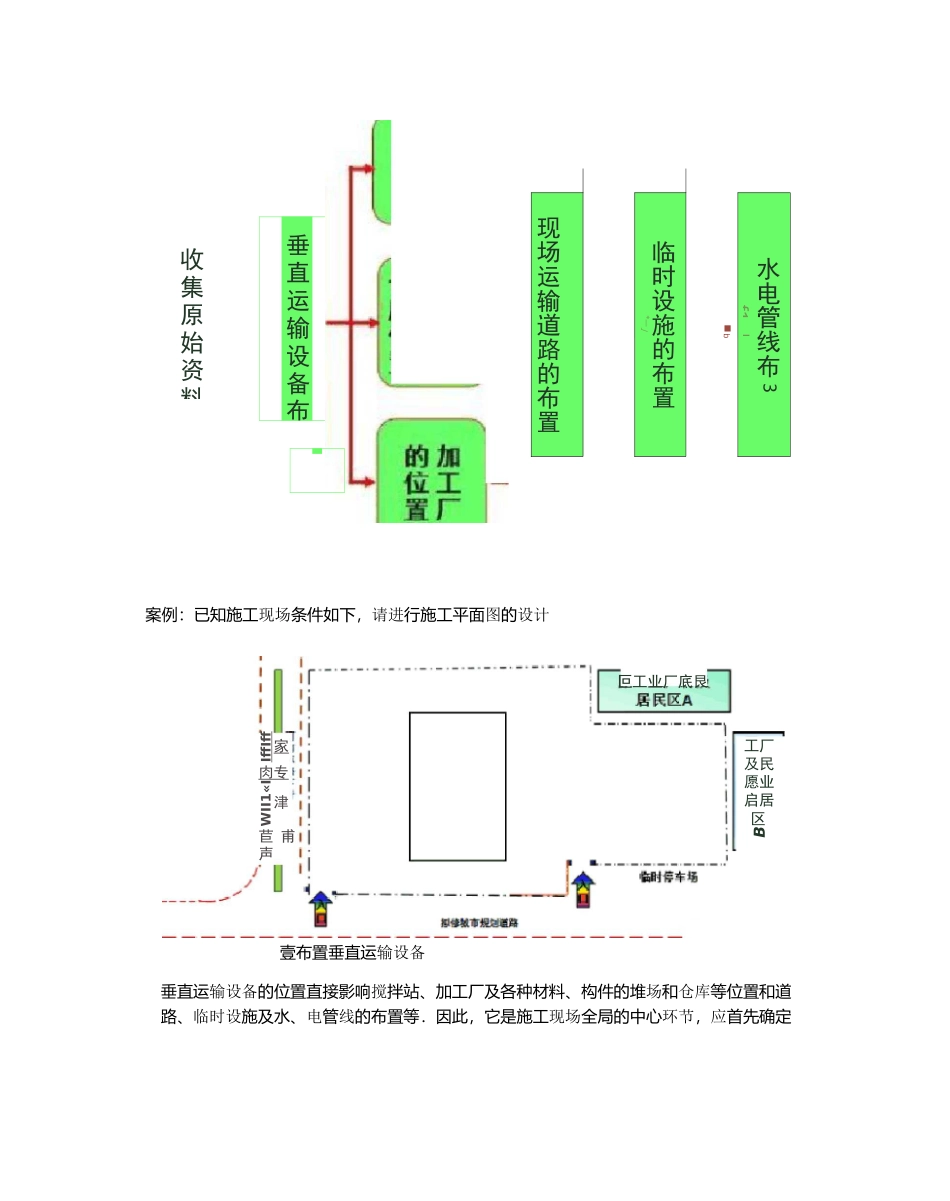

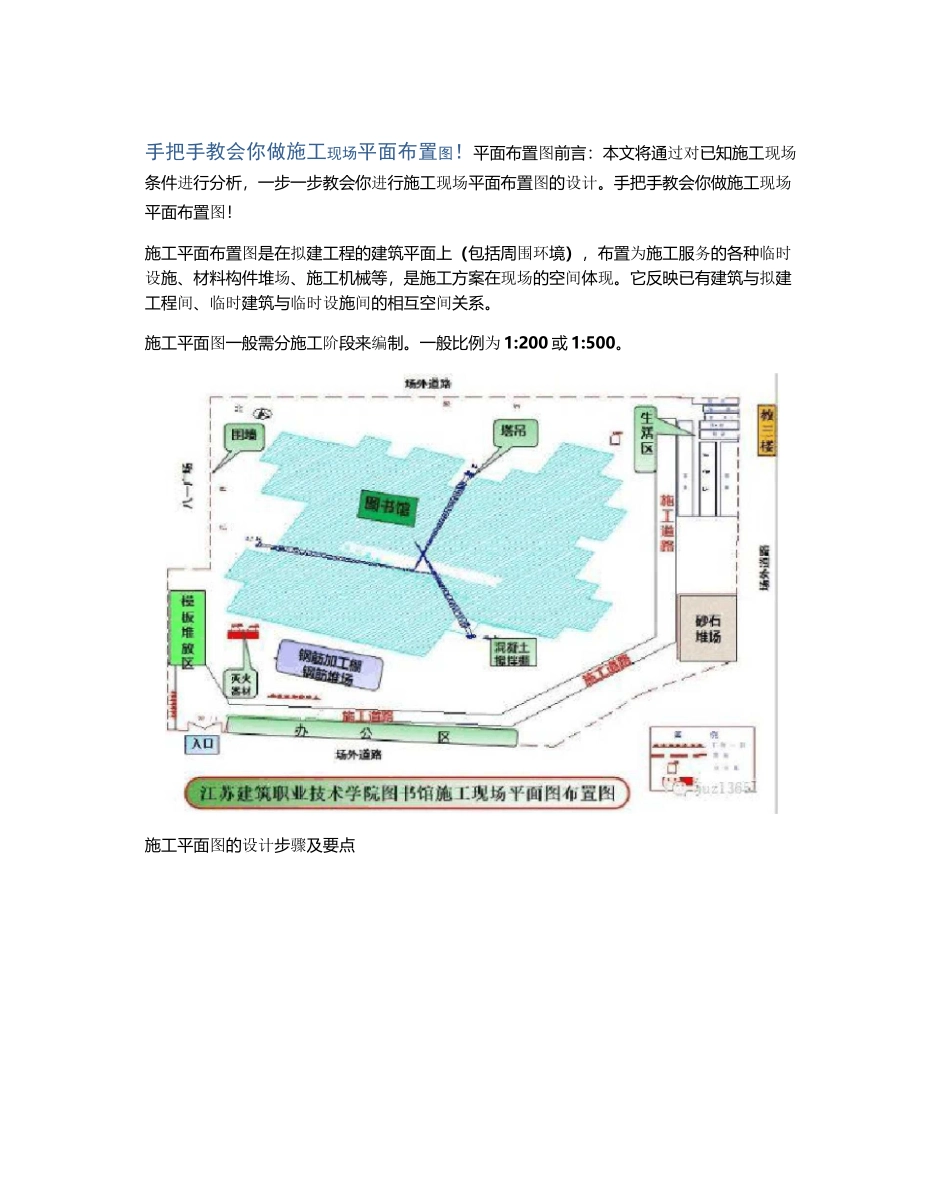

手把手教会你做施工现场平面布置图!平面布置图前言:本文将通过对已知施工现场条件进行分析,一步一步教会你进行施工现场平面布置图的设计。手把手教会你做施工现场平面布置图!施工平面布置图是在拟建工程的建筑平面上(包括周围环境),布置为施工服务的各种临时设施、材料构件堆场、施工机械等,是施工方案在现场的空间体现。它反映已有建筑与拟建工程间、临时建筑与临时设施间的相互空间关系。施工平面图一般需分施工阶段来编制。一般比例为 1:200 或 1:500。施工平面图的设计步骤及要点-一■b现场运输道路的布置临时设施的布置*—」水电管线布3f1」-_y 搅拌站的位材料构件垂直运输设备布收集原始资料案例:已知施工现场条件如下,请进行施工平面图的设计壹布置垂直运输设备垂直运输设备的位置直接影响搅拌站、加工厂及各种材料、构件的堆场和仓库等位置和道路、临时设施及水、电管线的布置等.因此,它是施工现场全局的中心环节,应首先确定叵工业厂底艮IffIff家肉专WII1«I津苣 甫声工厂及民愿业启居区B1、常用的垂直运输设备有哪些?塔龙门變FI施工电梯2、塔式起重机(重点)1)型号的确定:起重量、起重高度、回转半径2)数量的确定:吊次和台班费用分析计算得到3)布置塔吊需考虑的因素:覆盖范围、距离建筑物的距离、群塔施工、高压线、方便安拆等布置塔吊考虑的因素 1 覆盖范围尽量消灭死角,或者死角越小越好,控制在 2m 范围之内报建建筑物便于安装和拆除塔吊布置应尽量使塔吊能拆至地面。布置起重机考虑的因素 2 距离建筑物距离距离建筑物距离塔机的尾部与周围建筑物及其外围施工设施之间的安全距离不小于0.6m。确保塔机回转时与相邻建筑物、构造物及其他设施间的水平和垂直安全距离大于2m。布置起重机考虑的因素 3 便于安装和拆除原有建筑阿曲余踣上拧tr丄厂圧民恩考;塔吊如右隔布 S,在折除时会出理件么问题?■/厂議科肚离”保证塔日不亚'碍外胸卩架的搽设利住陰塔时祠机室"走台"起重皤・半衡髀筲部位十与外〔挟的阻舎、雨超等郴嶽J布置起重机考虑的因素 4 高压线高压线塔吊作业半径应与高压线满足最小的安全距离,实在无法避免时,可考虑搭设防护架的方法。塔吊和架空线边线的最小安全距离安全距离布置起重机考虑的因素 5 多塔*L多塔多台塔机之间的最小架设距离应保证处于低位塔机的起重臂端部与另一台塔机的塔身之间至少有 2m 的距离;处于高位塔机的最低位置的部件(吊钩升至最高点或平衡重的最低部位)与...
