UPS检修规程

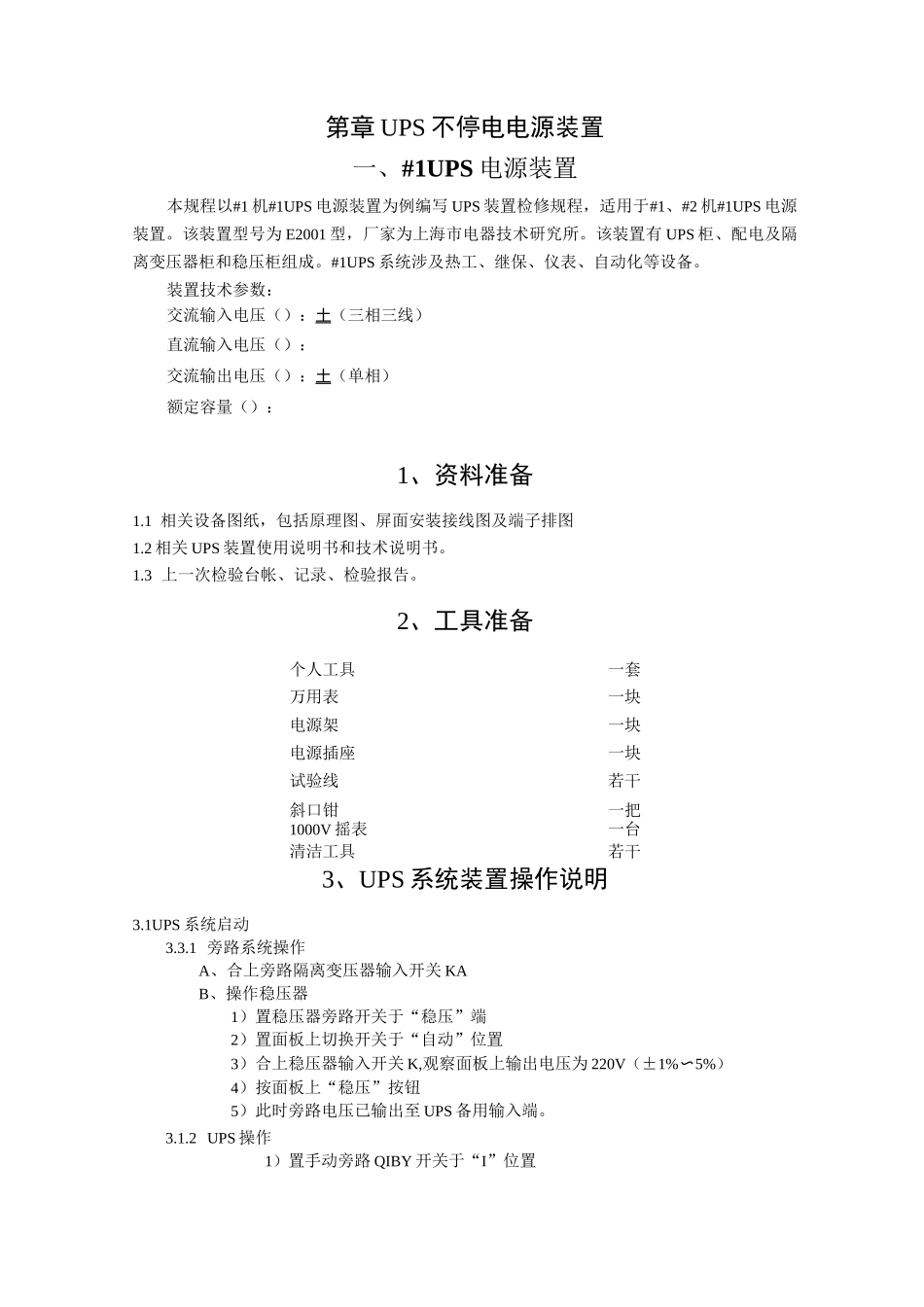

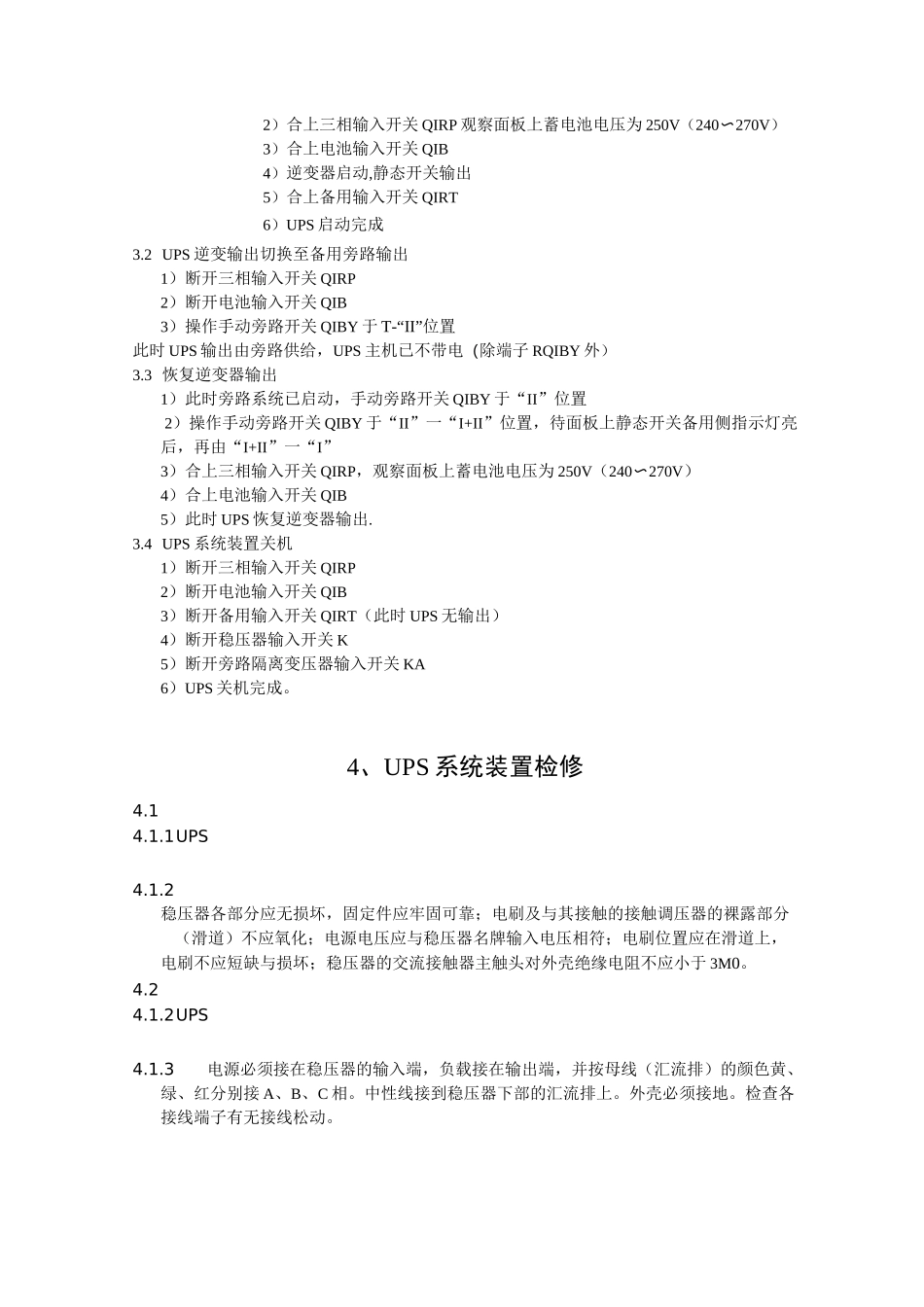

第章 UPS 不停电电源装置一、#1UPS 电源装置本规程以#1 机#1UPS 电源装置为例编写 UPS 装置检修规程，适用于#1、#2 机#1UPS 电源装置。该装置型号为 E2001 型，厂家为上海市电器技术研究所。该装置有 UPS 柜、配电及隔离变压器柜和稳压柜组成。#1UPS 系统涉及热工、继保、仪表、自动化等设备。装置技术参数：交流输入电压（）：土（三相三线）直流输入电压（）：交流输出电压（）：土（单相）额定容量（）：1、资料准备1.1 相关设备图纸，包括原理图、屏面安装接线图及端子排图1.2 相关 UPS 装置使用说明书和技术说明书。1.3 上一次检验台帐、记录、检验报告。2、工具准备个人工具一套万用表一块电源架一块电源插座一块试验线若干斜口钳一把1000V 摇表一台清洁工具若干3、UPS 系统装置操作说明3.1UPS 系统启动3.3.1 旁路系统操作A、合上旁路隔离变压器输入开关 KAB、操作稳压器1）置稳压器旁路开关于“稳压”端2）置面板上切换开关于“自动”位置3）合上稳压器输入开关 K,观察面板上输出电压为 220V（±1%〜5%）4）按面板上“稳压”按钮5）此时旁路电压已输出至 UPS 备用输入端。3.1.2 UPS 操作1）置手动旁路 QIBY 开关于“I”位置2）合上三相输入开关 QIRP 观察面板上蓄电池电压为 250V（240〜270V）3）合上电池输入开关 QIB4）逆变器启动,静态开关输出5）合上备用输入开关 QIRT6）UPS 启动完成3.2 UPS 逆变输出切换至备用旁路输出1）断开三相输入开关 QIRP2）断开电池输入开关 QIB3）操作手动旁路开关 QIBY 于 T-“II”位置此时 UPS 输出由旁路供给，UPS 主机已不带电（除端子 RQIBY 外）3.3 恢复逆变器输出1）此时旁路系统已启动，手动旁路开关 QIBY 于“II”位置2）操作手动旁路开关 QIBY 于“II”一“I+II”位置，待面板上静态开关备用侧指示灯亮后，再由“I+II”一“I”3）合上三相输入开关 QIRP，观察面板上蓄电池电压为 250V（240〜270V）4）合上电池输入开关 QIB5）此时 UPS 恢复逆变器输出.3.4 UPS 系统装置关机1）断开三相输入开关 QIRP2）断开电池输入开关 QIB3）断开备用输入开关 QIRT（此时 UPS 无输出）4）断开稳压器输入开关 K5）断开旁路隔离变压器输入开关 KA6）UPS 关机完成。4、UPS 系统装置检修4.14.1.1UPS4.1.2稳压器各部分应无损坏，固定件应牢固可靠；电刷及与其接触的接触调压器的裸露部分（滑道）不应氧化；电源电压应与稳压器名牌输入电压相符...
