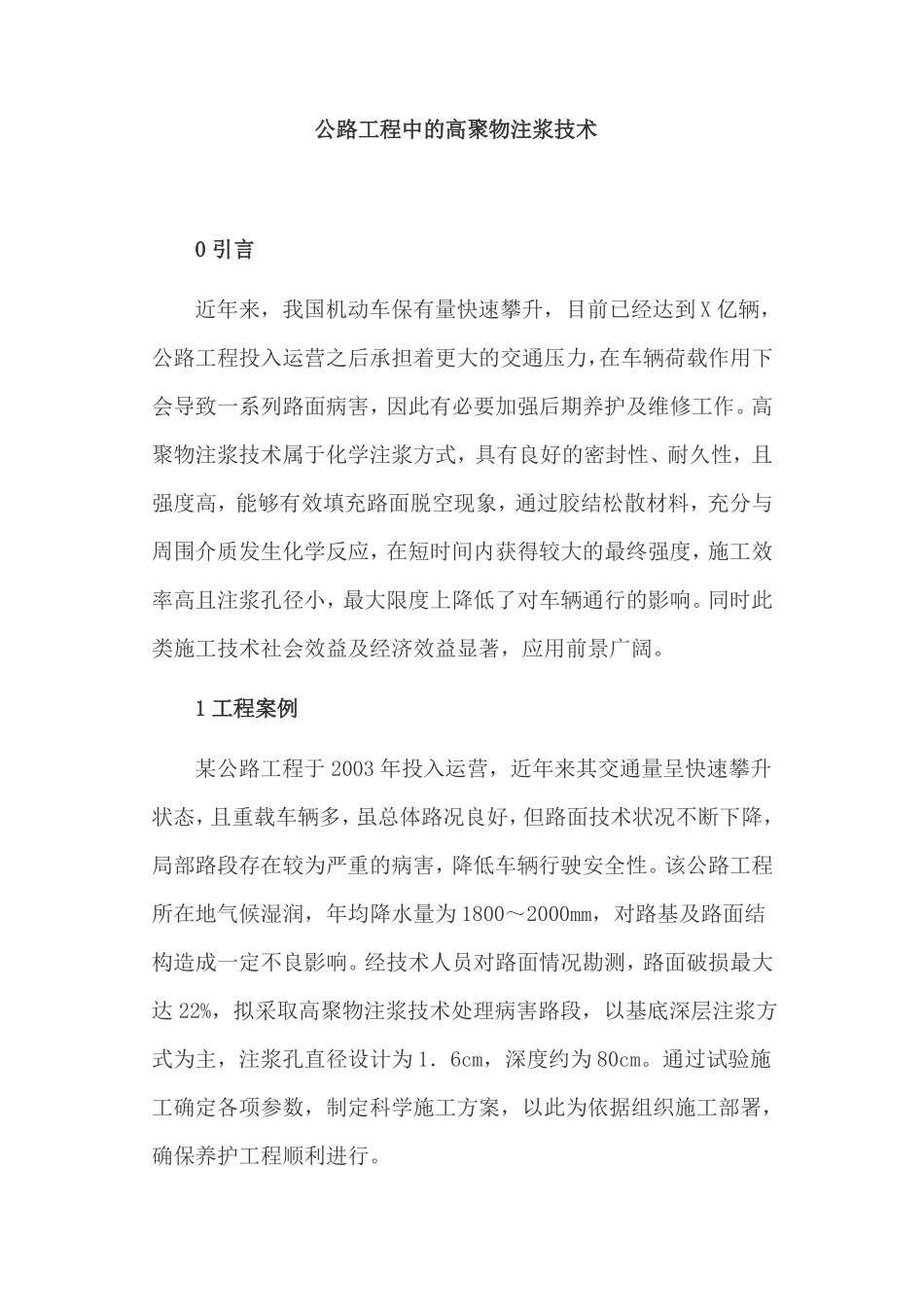

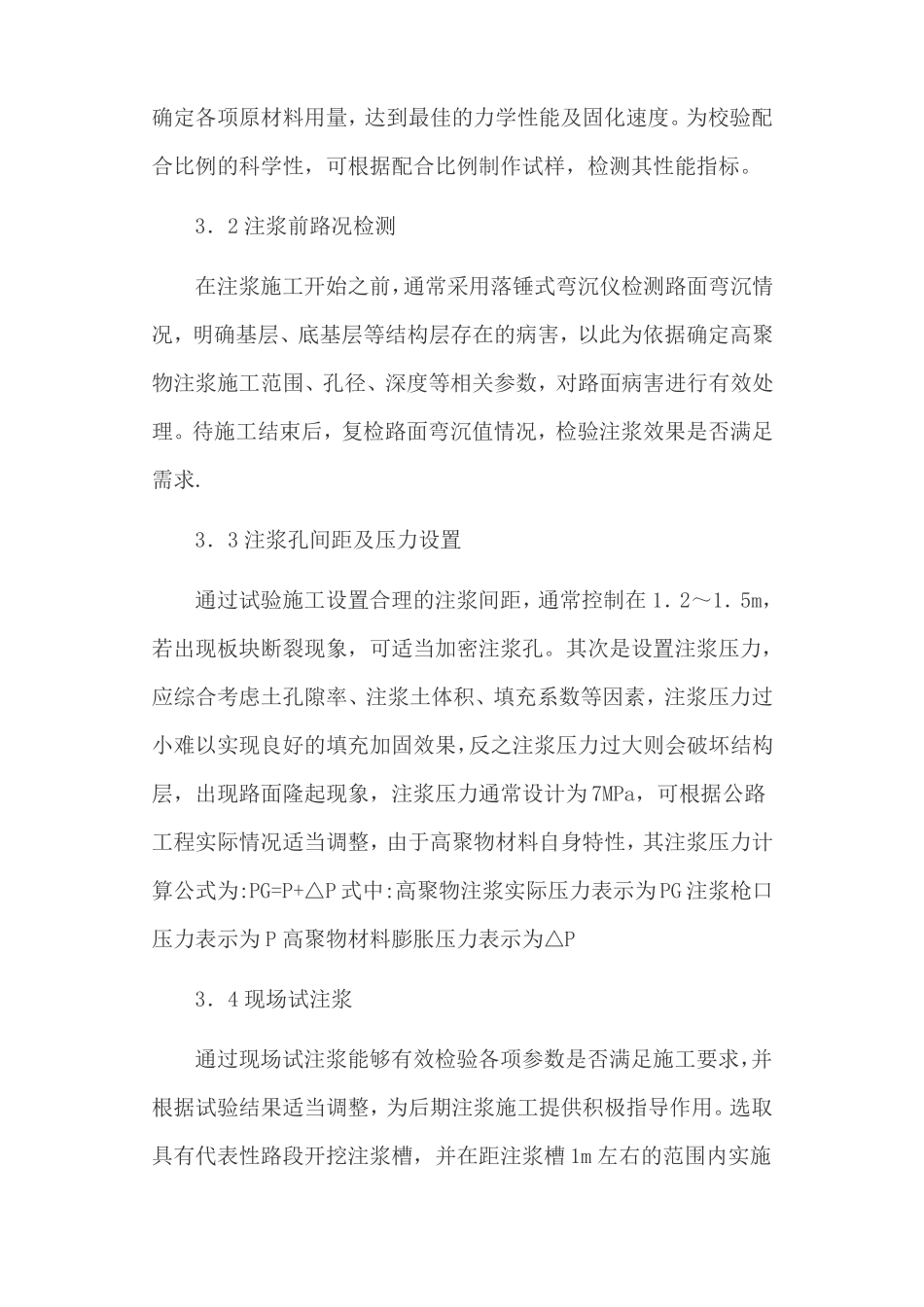

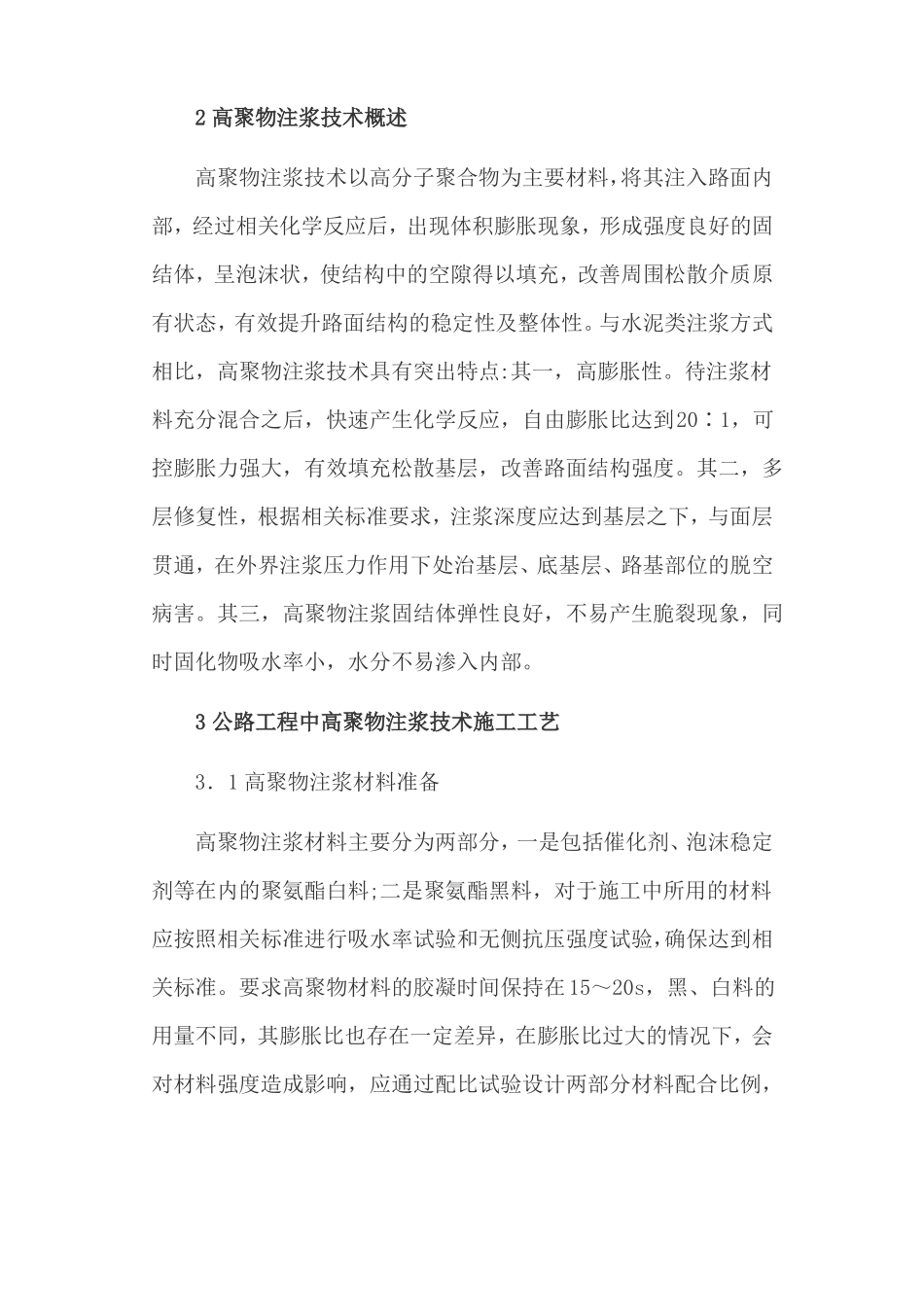

公路工程中的高聚物注浆技术0 引言近年来，我国机动车保有量快速攀升，目前已经达到 X 亿辆，公路工程投入运营之后承担着更大的交通压力，在车辆荷载作用下会导致一系列路面病害，因此有必要加强后期养护及维修工作。高聚物注浆技术属于化学注浆方式，具有良好的密封性、耐久性，且强度高，能够有效填充路面脱空现象，通过胶结松散材料，充分与周围介质发生化学反应，在短时间内获得较大的最终强度，施工效率高且注浆孔径小，最大限度上降低了对车辆通行的影响。同时此类施工技术社会效益及经济效益显著，应用前景广阔。1 工程案例某公路工程于 2003 年投入运营，近年来其交通量呈快速攀升状态，且重载车辆多，虽总体路况良好，但路面技术状况不断下降，局部路段存在较为严重的病害，降低车辆行驶安全性。该公路工程所在地气候湿润，年均降水量为 1800～2000mm，对路基及路面结构造成一定不良影响。经技术人员对路面情况勘测，路面破损最大达 22%，拟采取高聚物注浆技术处理病害路段，以基底深层注浆方式为主，注浆孔直径设计为 1．6cm，深度约为 80cm。通过试验施工确定各项参数，制定科学施工方案，以此为依据组织施工部署，确保养护工程顺利进行。2 高聚物注浆技术概述高聚物注浆技术以高分子聚合物为主要材料，将其注入路面内部，经过相关化学反应后，出现体积膨胀现象，形成强度良好的固结体，呈泡沫状，使结构中的空隙得以填充，改善周围松散介质原有状态，有效提升路面结构的稳定性及整体性。与水泥类注浆方式相比，高聚物注浆技术具有突出特点:其一，高膨胀性。待注浆材料充分混合之后，快速产生化学反应，自由膨胀比达到20∶1，可控膨胀力强大，有效填充松散基层，改善路面结构强度。其二，多层修复性，根据相关标准要求，注浆深度应达到基层之下，与面层贯通，在外界注浆压力作用下处治基层、底基层、路基部位的脱空病害。其三，高聚物注浆固结体弹性良好，不易产生脆裂现象，同时固化物吸水率小，水分不易渗入内部。3 公路工程中高聚物注浆技术施工工艺3．1 高聚物注浆材料准备高聚物注浆材料主要分为两部分，一是包括催化剂、泡沫稳定剂等在内的聚氨酯白料;二是聚氨酯黑料，对于施工中所用的材料应按照相关标准进行吸水率试验和无侧抗压强度试验，确保达到相关标准。要求高聚物材料的胶凝时间保持在15～20s，黑、白料的用量不同，其膨胀比也存在一定差异，在膨胀比过大的情况下，会对材料强度造成影响，应通过配比试验设...
