公路桥梁下部结构专项施工方案

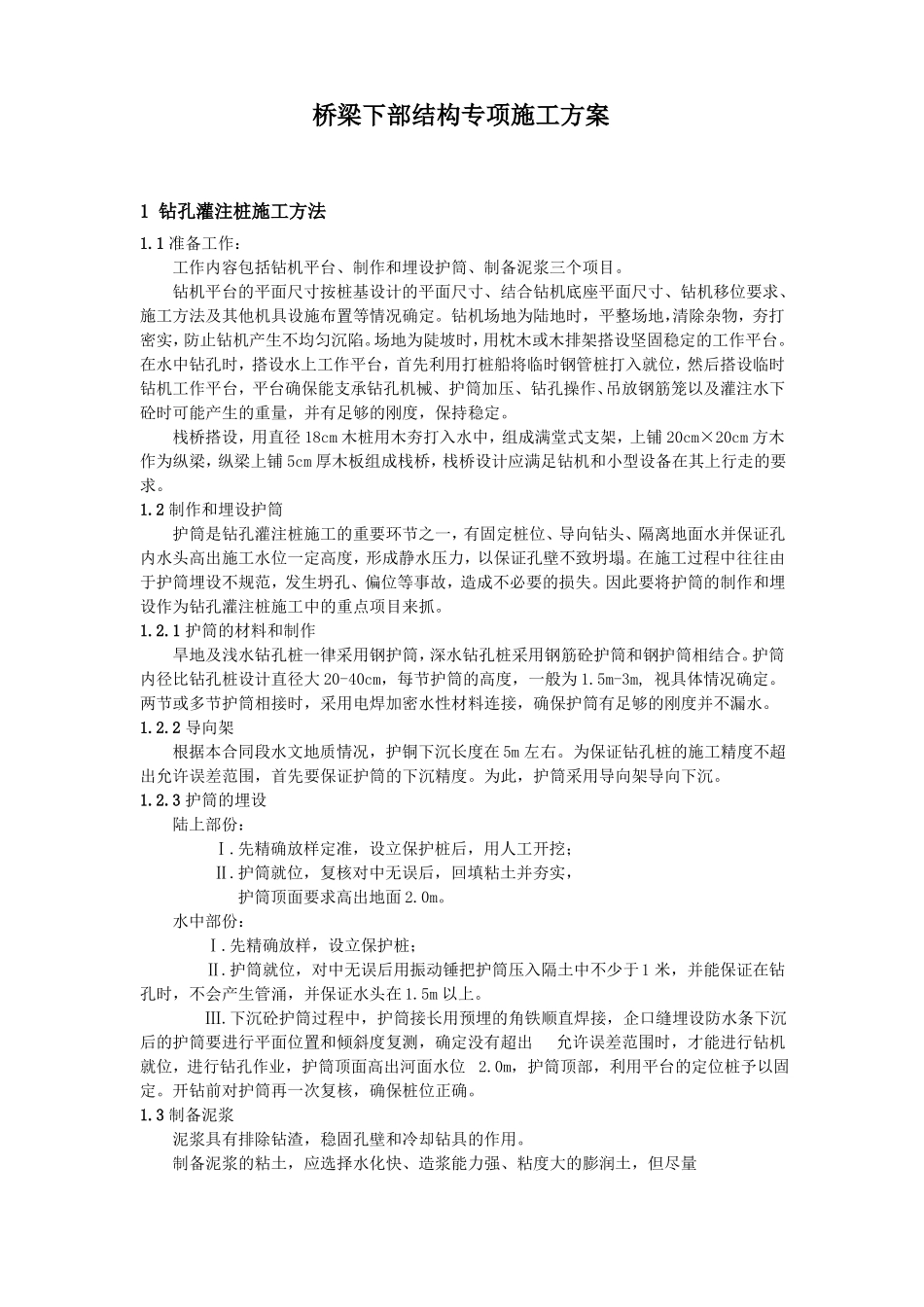

公路桥梁下部结构专项施工方案_第1页
1/7

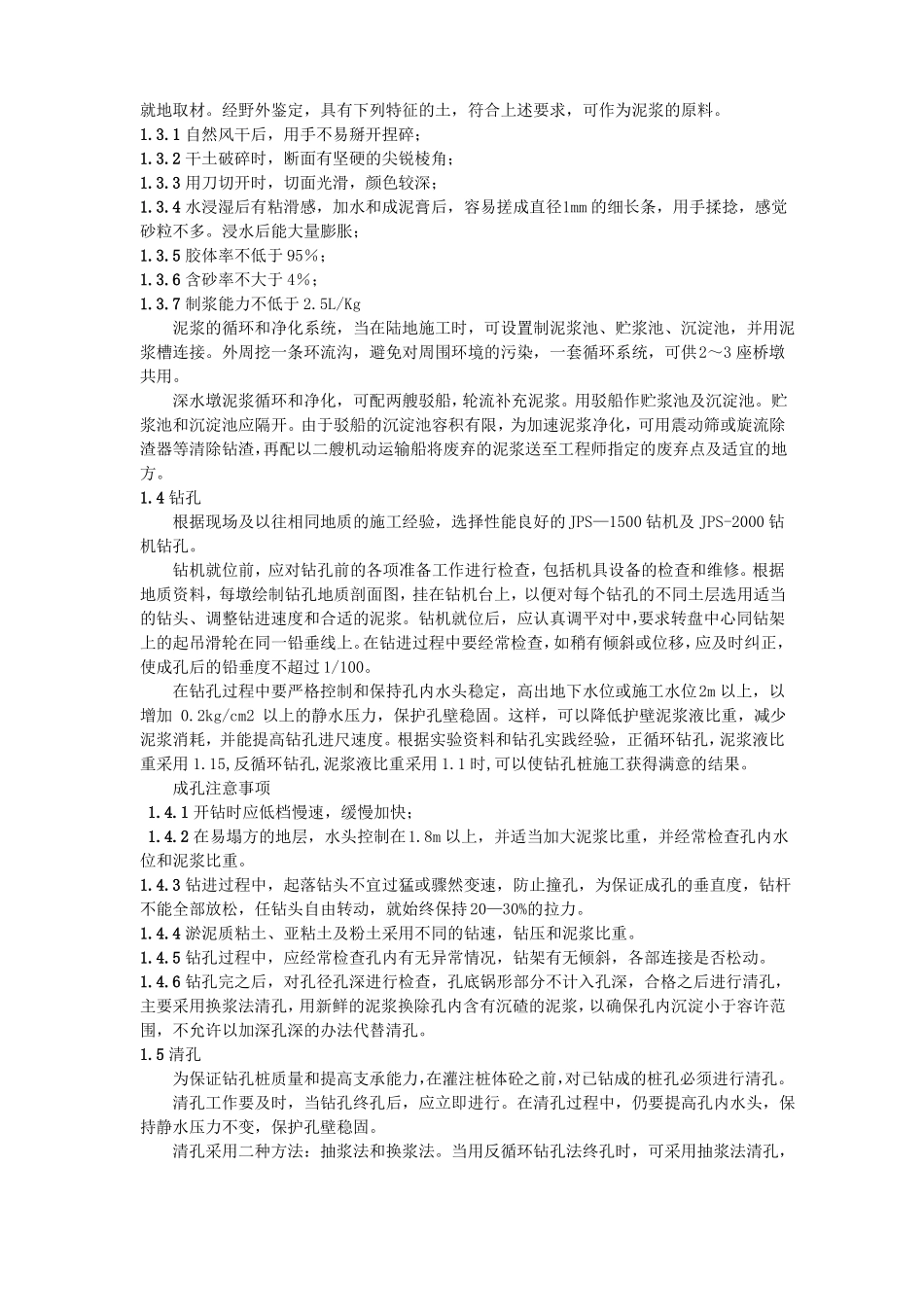

公路桥梁下部结构专项施工方案_第2页
2/7

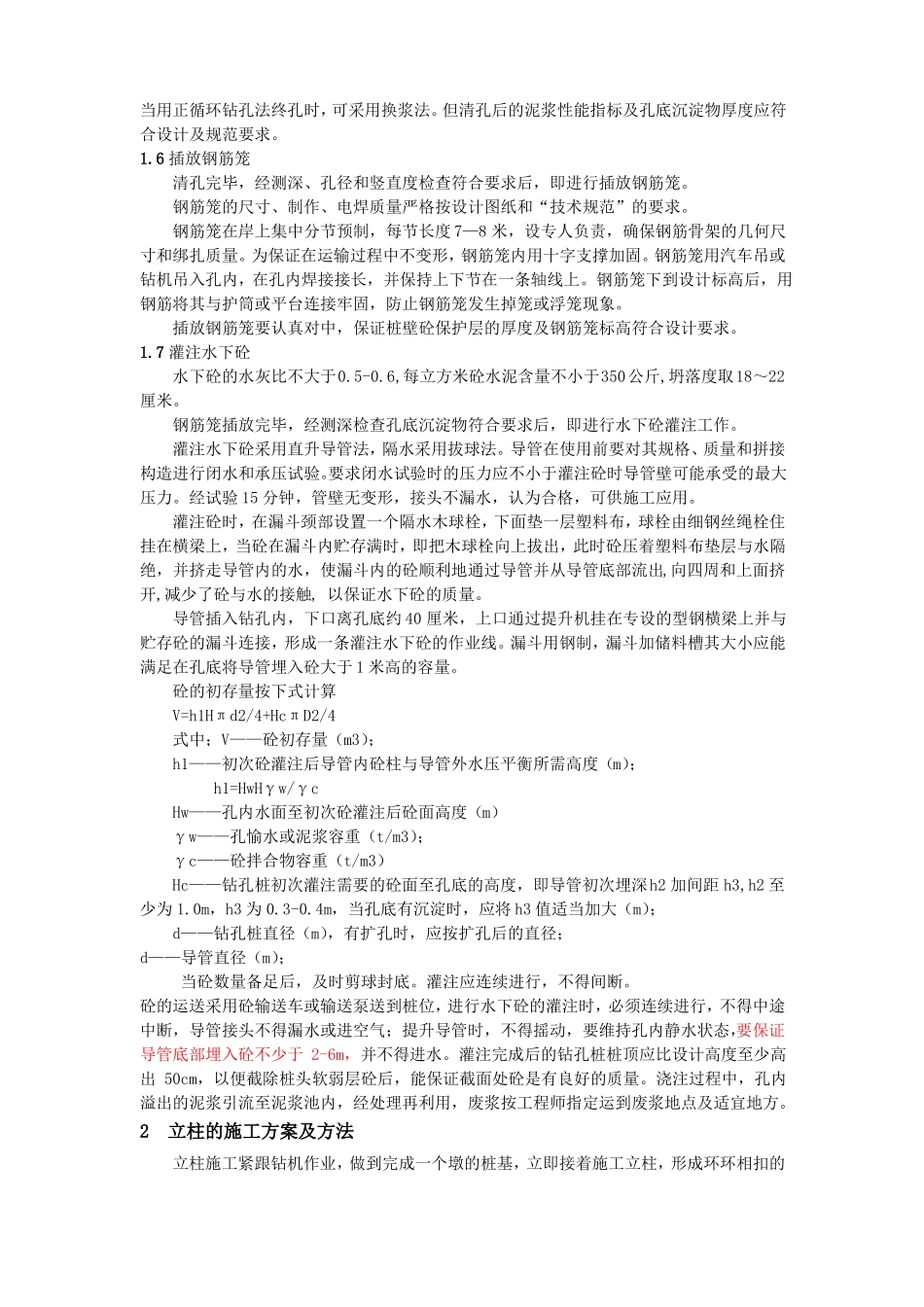

公路桥梁下部结构专项施工方案_第3页
3/7
桥梁下部结构专项施工方案1 钻孔灌注桩施工方法1.1 准备工作:工作内容包括钻机平台、制作和埋设护筒、制备泥浆三个项目。钻机平台的平面尺寸按桩基设计的平面尺寸、结合钻机底座平面尺寸、钻机移位要求、施工方法及其他机具设施布置等情况确定。钻机场地为陆地时,平整场地,清除杂物,夯打密实,防止钻机产生不均匀沉陷。场地为陡坡时,用枕木或木排架搭设坚固稳定的工作平台。在水中钻孔时,搭设水上工作平台,首先利用打桩船将临时钢管桩打入就位,然后搭设临时钻机工作平台,平台确保能支承钻孔机械、护筒加压、钻孔操作、吊放钢筋笼以及灌注水下砼时可能产生的重量,并有足够的刚度,保持稳定。栈桥搭设,用直径 18cm 木桩用木夯打入水中,组成满堂式支架,上铺 20cm×20cm 方木作为纵梁,纵梁上铺 5cm 厚木板组成栈桥,栈桥设计应满足钻机和小型设备在其上行走的要求。1.2 制作和埋设护筒护筒是钻孔灌注桩施工的重要环节之一,有固定桩位、导向钻头、隔离地面水并保证孔内水头高出施工水位一定高度,形成静水压力,以保证孔壁不致坍塌。在施工过程中往往由于护筒埋设不规范,发生坍孔、偏位等事故,造成不必要的损失。因此要将护筒的制作和埋设作为钻孔灌注桩施工中的重点项目来抓。1.2.1 护筒的材料和制作旱地及浅水钻孔桩一律采用钢护筒,深水钻孔桩采用钢筋砼护筒和钢护筒相结合。护筒内径比钻孔桩设计直径大 20-40cm,每节护筒的高度,一般为 1.5m-3m, 视具体情况确定。两节或多节护筒相接时,采用电焊加密水性材料连接,确保护筒有足够的刚度并不漏水。1.2.2 导向架根据本合同段水文地质情况,护铜下沉长度在 5m 左右。为保证钻孔桩的施工精度不超出允许误差范围,首先要保证护筒的下沉精度。为此,护筒采用导向架导向下沉。1.2.3 护筒的埋设陆上部份:Ⅰ.先精确放样定准,设立保护桩后,用人工开挖;Ⅱ.护筒就位,复核对中无误后,回填粘土并夯实,护筒顶面要求高出地面 2.0m。水中部份:Ⅰ.先精确放样,设立保护桩;Ⅱ.护筒就位,对中无误后用振动锤把护筒压入隔土中不少于1 米,并能保证在钻孔时,不会产生管涌,并保证水头在 1.5m 以上。Ⅲ.下沉砼护筒过程中,护筒接长用预埋的角铁顺直焊接,企口缝埋设防水条下沉后的护筒要进行平面位置和倾斜度复测,确定没有超出允许误差范围时,才能进行钻机就位,进行钻孔作业,护筒顶面高出河面水位 2.0m,护筒顶部,利用平台的定位桩予以固定。开钻前对护筒再一次复...
