养猪场钢结构施工方案

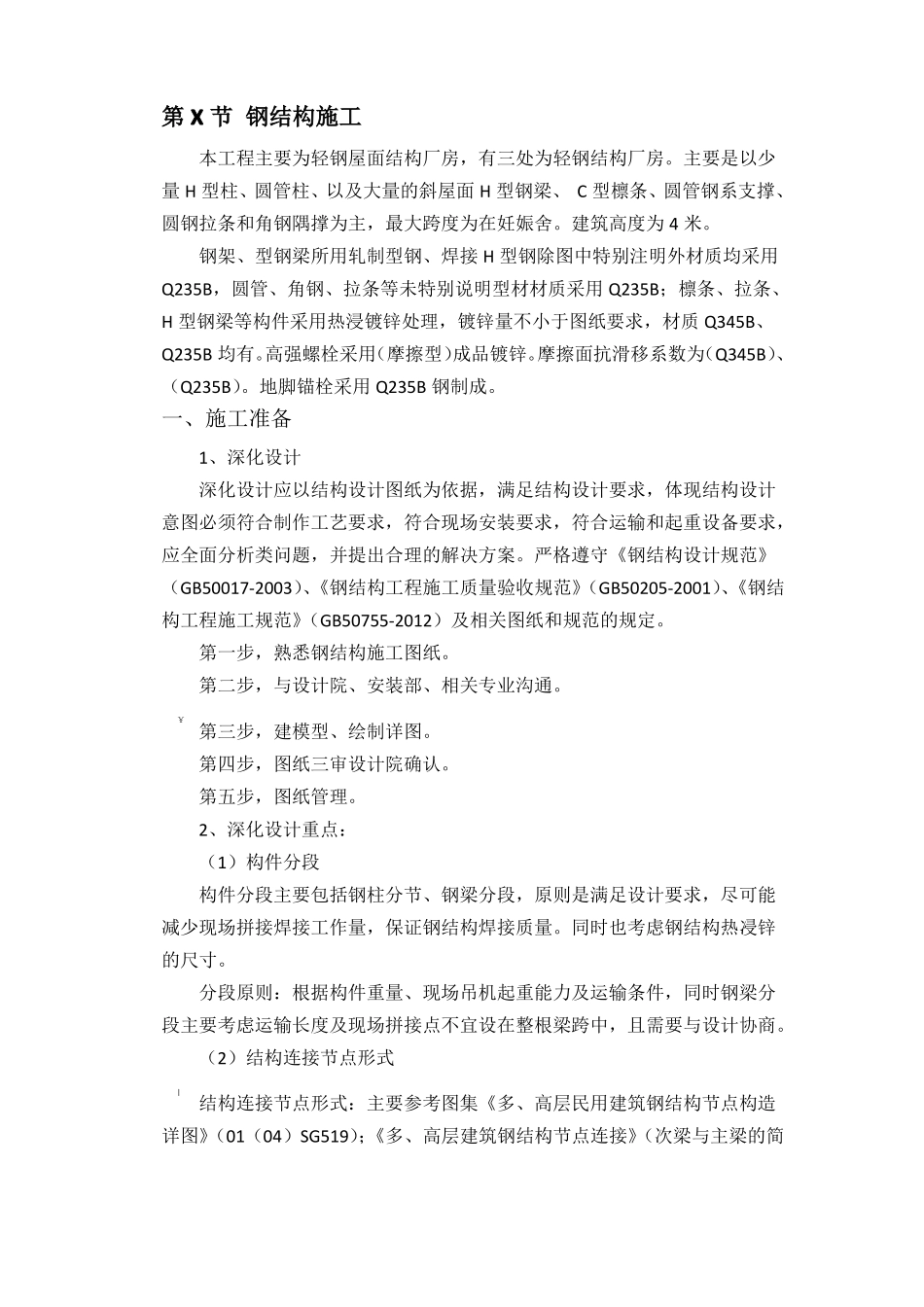

养猪场钢结构施工方案_第1页
1/16

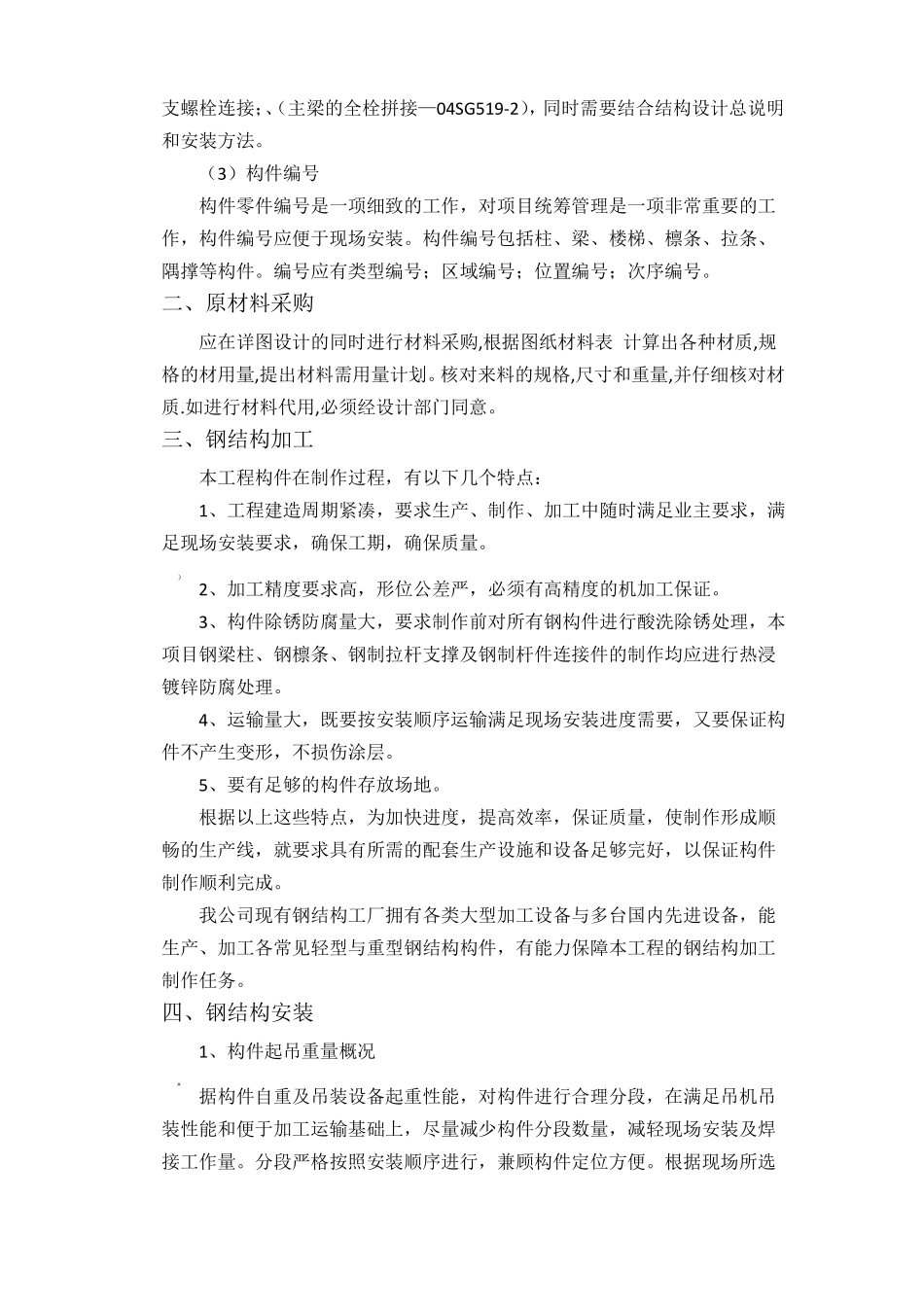

养猪场钢结构施工方案_第2页
2/16

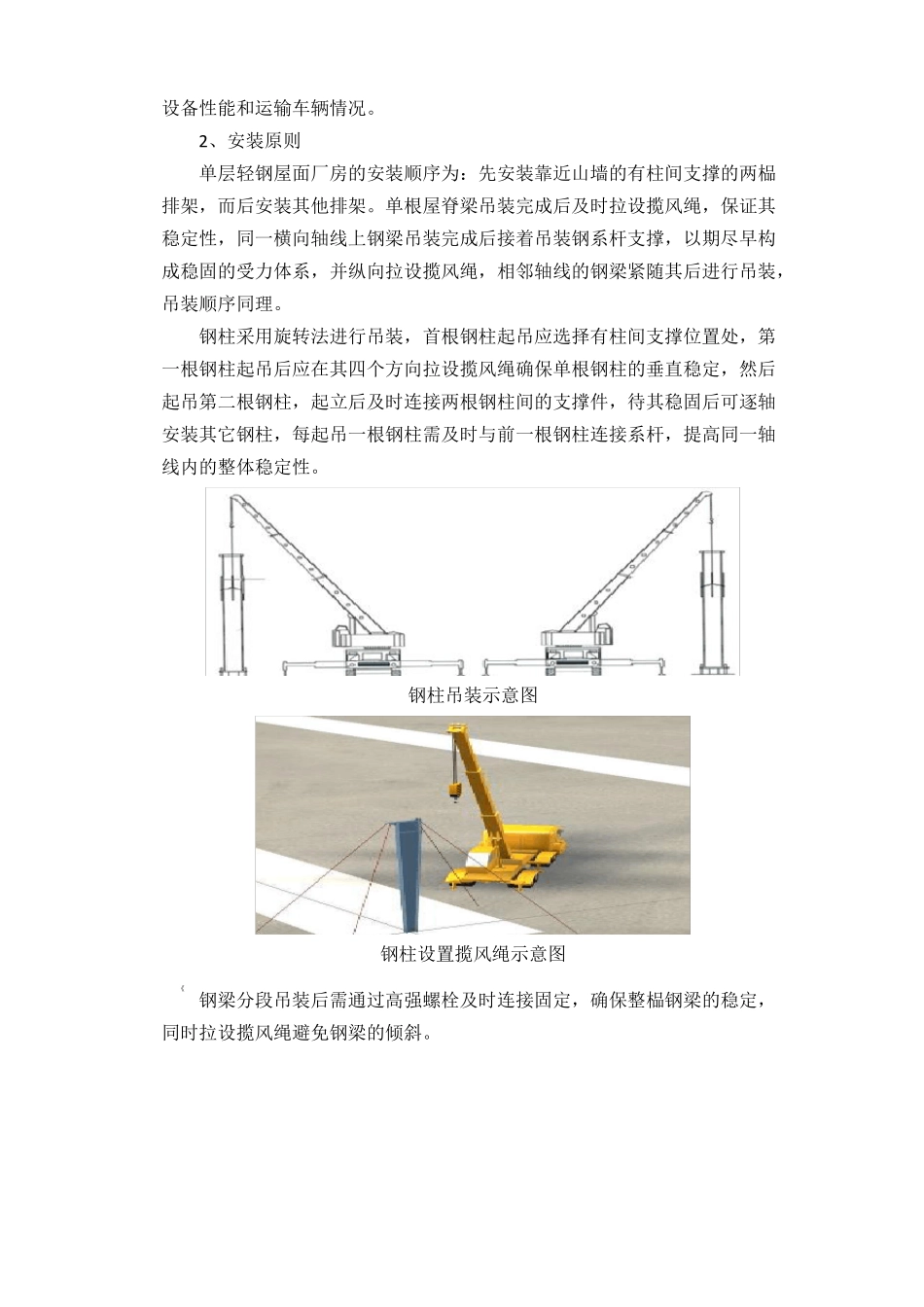

养猪场钢结构施工方案_第3页
3/16
第 X 节 钢结构施工本工程主要为轻钢屋面结构厂房,有三处为轻钢结构厂房。主要是以少量 H 型柱、圆管柱、以及大量的斜屋面 H 型钢梁、 C 型檩条、圆管钢系支撑、圆钢拉条和角钢隅撑为主,最大跨度为在妊娠舍。建筑高度为 4 米。钢架、型钢梁所用轧制型钢、焊接 H 型钢除图中特别注明外材质均采用Q235B,圆管、角钢、拉条等未特别说明型材材质采用 Q235B;檩条、拉条、H 型钢梁等构件采用热浸镀锌处理,镀锌量不小于图纸要求,材质 Q345B、Q235B 均有。高强螺栓采用(摩擦型)成品镀锌。摩擦面抗滑移系数为(Q345B)、(Q235B)。地脚锚栓采用 Q235B 钢制成。一、施工准备1、深化设计深化设计应以结构设计图纸为依据,满足结构设计要求,体现结构设计意图必须符合制作工艺要求,符合现场安装要求,符合运输和起重设备要求,应全面分析类问题,并提出合理的解决方案。严格遵守《钢结构设计规范》(GB50017-2003)、《钢结构工程施工质量验收规范》(GB50205-2001)、《钢结构工程施工规范》(GB50755-2012)及相关图纸和规范的规定。第一步,熟悉钢结构施工图纸。第二步,与设计院、安装部、相关专业沟通。¥第三步,建模型、绘制详图。第四步,图纸三审设计院确认。第五步,图纸管理。2、深化设计重点:(1)构件分段构件分段主要包括钢柱分节、钢梁分段,原则是满足设计要求,尽可能减少现场拼接焊接工作量,保证钢结构焊接质量。同时也考虑钢结构热㓎锌的尺寸。分段原则:根据构件重量、现场吊机起重能力及运输条件,同时钢梁分段主要考虑运输长度及现场拼接点不宜设在整根梁跨中,且需要与设计协商。(2)结构连接节点形式|结构连接节点形式:主要参考图集《多、高层民用建筑钢结构节点构造详图》(01(04)SG519);《多、高层建筑钢结构节点连接》(次梁与主梁的简支螺栓连接;、(主梁的全栓拼接—04SG519-2),同时需要结合结构设计总说明和安装方法。(3)构件编号构件零件编号是一项细致的工作,对项目统筹管理是一项非常重要的工作,构件编号应便于现场安装。构件编号包括柱、梁、楼梯、檩条、拉条、隅撑等构件。编号应有类型编号;区域编号;位置编号;次序编号。二、原材料采购应在详图设计的同时进行材料采购,根据图纸材料表 计算出各种材质,规格的材用量,提出材料需用量计划。核对来料的规格,尺寸和重量,并仔细核对材质.如进行材料代用,必须经设计部门同意。三、钢结构加工本工程构件在制作过程,有以下几个特点...
