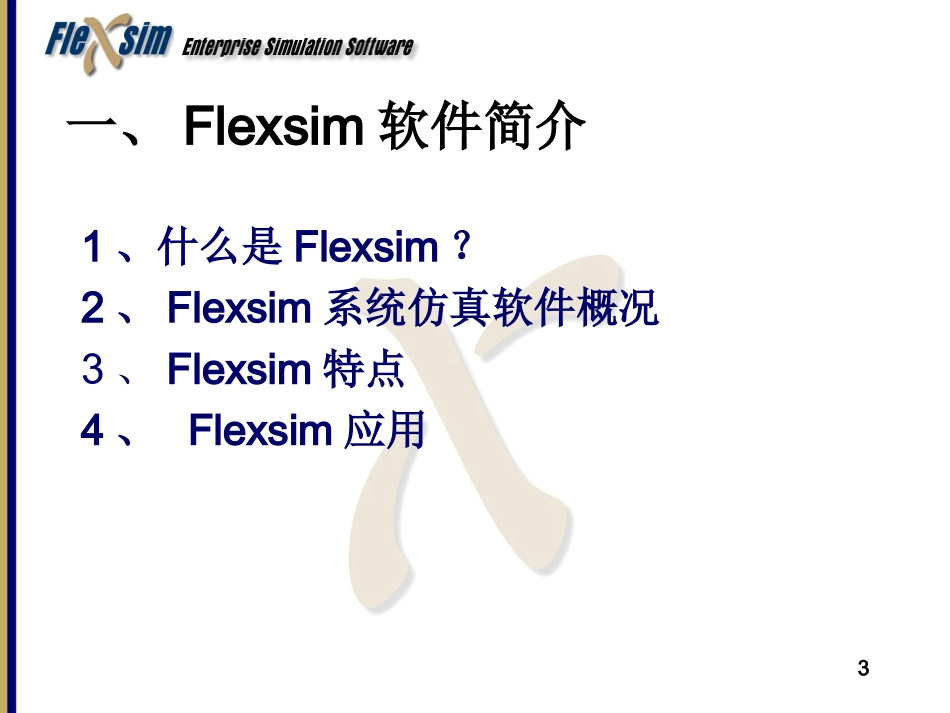

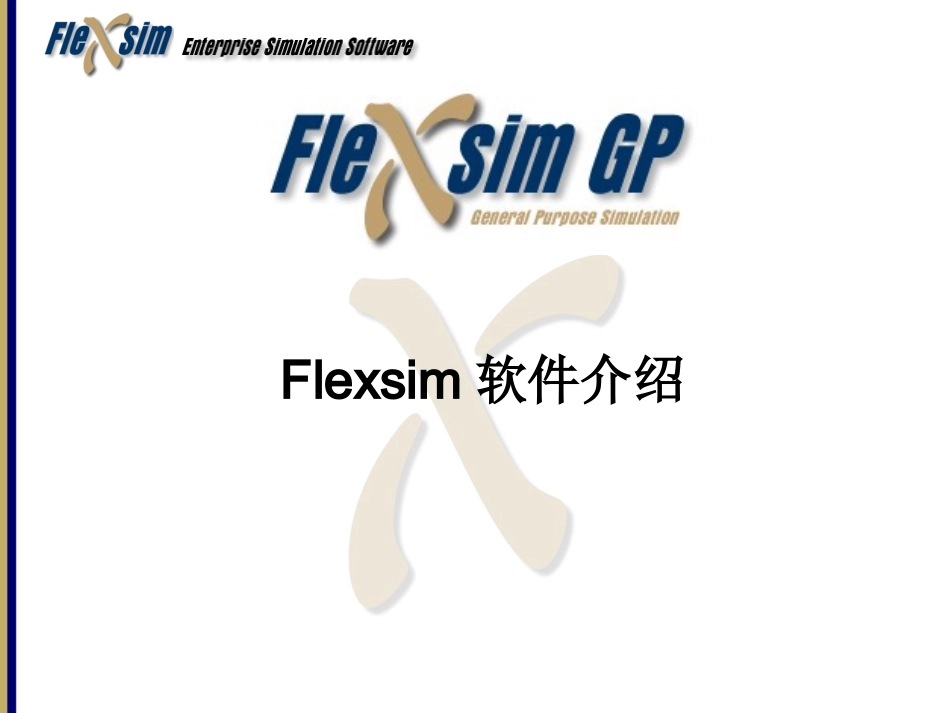

Flexsim软件介绍2主要内容一、Flexsim软件简介二、Flexsim建模的基本概念三、Flexsim软件的使用步骤四、Flexsim软件应用实例一、Flexsim软件简介1、什么是Flexsim？2、Flexsim系统仿真软件概况3、Flexsim特点4、Flexsim应用31、什么是Flexsim？Flexsim是一个强有力的分析工具，可帮助工程师和设计人员在系统设计和运作中做出智能决策。采用Flexsim，可以建立一个真实系统的3D计算机模型，然后用比在真实系统上更短的时间或者更低的成本来研究系统。42、Flexsim系统仿真软件概况Flexsim是PCBase的数字虚拟企业的仿真系统，来建立各种经营、管理、制造等模型，并且可在微软公司的Windows2000、WindowsXP、及Vista等不同作业平台上执行的全窗口化3D专业仿真软件。Flexsim是新一代的面向对象的仿真建模工具，它是迄今为止世界上唯一一个在图形建模环境中集成C++IDE和编译器的仿真软件。在这个软件环境，C++不但能够直接用来定义模型，而且不会在编译中出现任何问题。53、Flexsim特点Flexsim具有离散型和连续型的混合建模功能。Flexsim提供平面与三维建模窗口，可以直接将AutoCAD的平面布置图导入建模窗口。Flexsim提供的部件具有相当的柔韧性。Flexsim用拖放图形方法建立模型，Flexsim提供有固定类部件库，执行类部件库，流体类部件库，以及用户部件库。Flexsim具有完全的C++面向对象(object-oriented)性。Flexsim所有模型均建立和运行于耀眼的彩色3D中，采用了与先进的视频游戏相同的虚拟现实技。64、Flexsim的应用1、使用Flexsim可解决的3个基本问题（1）服务问题-要求以最高满意度和最低可能成本来处理用户及其需求。（2）制造问题-要求以最低可能成本在适当的时间制造适当产品。（3）物流问题-要求以最低可能成本在适当的时间，适当的地点，获得适当的产品。72、主要的应用领域（1）制造业：半导体芯片制造、肉食包装工厂中的牛肉处理、钢铁制造、果酱成品的罐装、标签、包装、发货、电子器件制造；（2）仓储和配送：港口集装箱船只的装卸、配送中心操作、订单取货、传输带系统和布局、物流货架、传送带和堆垛机。（3）运输：高速路交界处的交通流、火车站中人群和列车的移动、国际边防路口的交通堵塞。（4）其他：矿石开采和加工、参观者在娱乐场所的活动、喷气式飞机引擎的拆卸、翻新和更换、医院中病人和食物的处理、银行处理中心中支票的处理。891、Flexsim软件主窗口布局2、Flexsim仿真模型的基本组成二、Flexsim建模的基本概念101、Flexsim软件主窗口布局•Flexsim软件主窗口由下面五部分构成–菜单–工具栏–对象库–模型视图–仿真控制栏11工具栏•工具栏中常用到的按钮包括–ToolBox：编辑全局表格/变量–Commands：Flexsim命令帮助–Tree：打开模型树–Ortho：打开模型正投影视图–Persp：打开模型透视图122、Flexsim仿真模型的基本组成（1）对象（Objects）–Flexsim采用对象对实际过程中的各元素建模（2）连接（Connections）–Flexsim中通过对象之间的连接定义模型的流程（3）方法（Methods）–对象中的方法定义了模型中各对象所需要完成的作业13（1）对象与继承•Flexsim采用面向对象的技术•大部分Flexsim对象都是FixedResource或TaskExecutor对象的子对象–子对象拥有其父对象所有的接口和相应的功能–用户相对比较容易很快掌握子对象的使用14Flexsim家族树15Flexsim的对象库16对象分类•资源类（FixedResources）–Source,Queue,Processor,Sink,Combiner,Separator,MultiProcessor,Conveyor,MergeSort,FlowNode,Rack,andReservoir•执行类（TaskExecuter）–Dispatcher,Operator,Transporter,Elevator,Robot,Crane,ASRSvehicle•网络类（Node）–NetworkNode,TrafficControl•图示类（VisualObject）–VisualTool,Recorder17资源类对象•FixedResource类对象一般是仿真模型中的主干对象•此类对象决定了模型的流程18执行类对象•TaskExecuter对象可从FixedResource对象中获取并执行任务，如物料搬运或生产操作等。•一个TaskExecuter对象可以向其他TaskExecutor对象指派任务，或者管理模型中所有的TaskExecuters对象。•TaskExecuters对象不参...
