环氧地坪维修施工方案

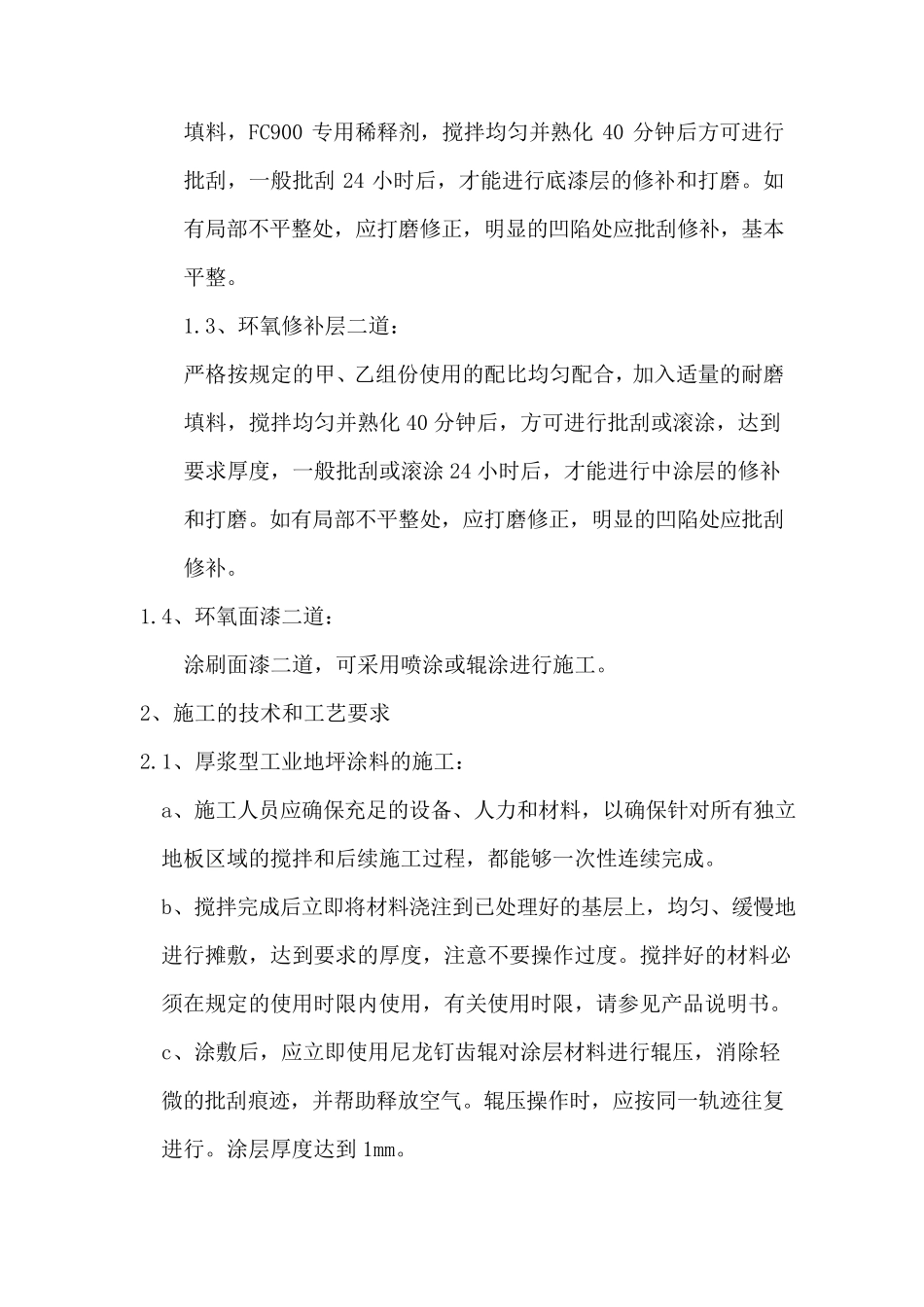

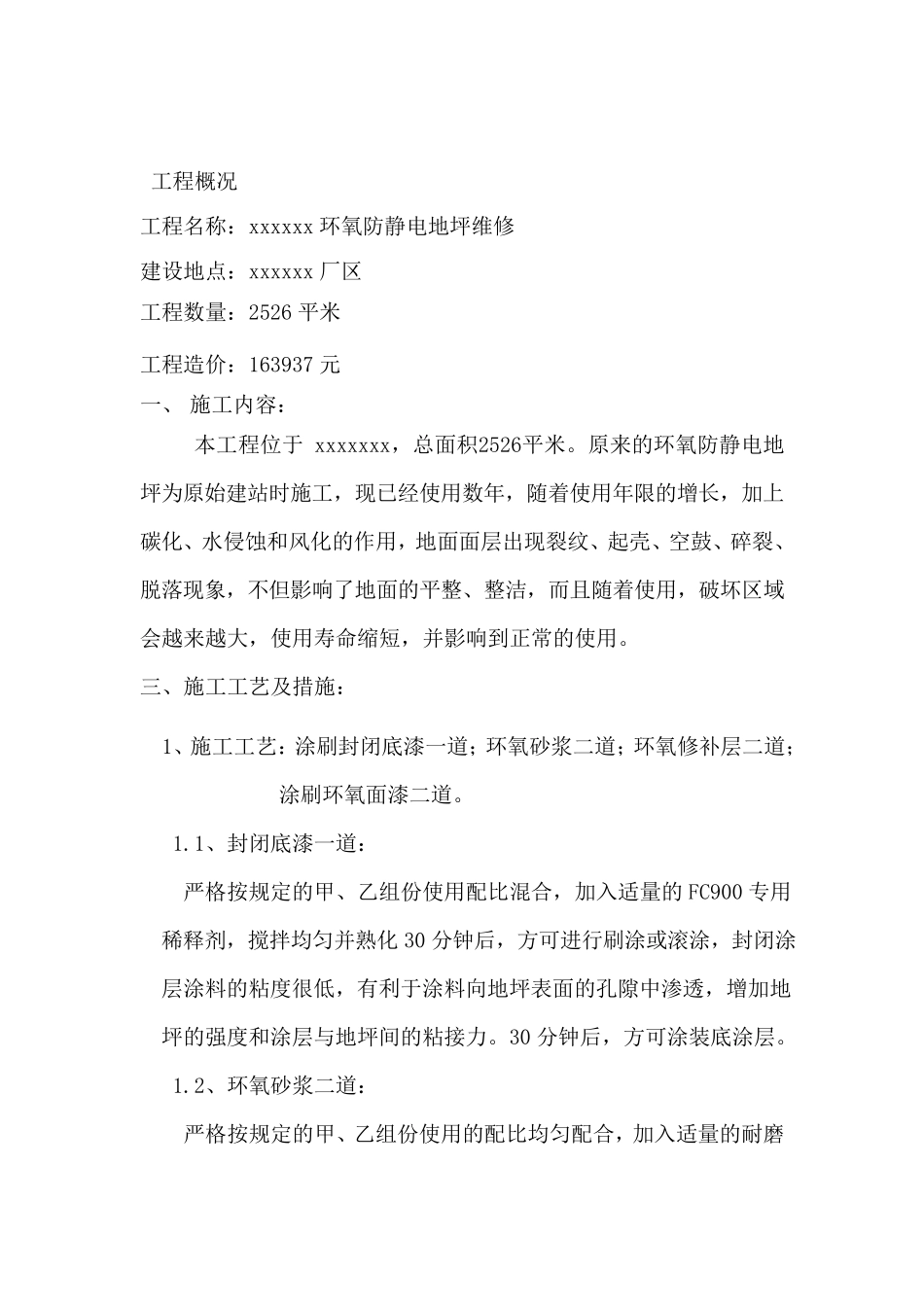

工程编号GWDLGSJXGS-2013121802 环氧防静电地坪维修 施 工 方 案 编 制 人： 审 核 人： 批 准 人： 批准日期： xxxxxxx公司 二零一三年十二月 工程概况 工程名称：xxxxxx 环氧防静电地坪维修 建设地点：xxxxxx 厂区 工程数量：2526 平米 工程造价：163937 元 一、 施工内容： 本工程位于 xxxxxxx，总面积2526平米。原来的环氧防静电地坪为原始建站时施工，现已经使用数年，随着使用年限的增长，加上碳化、水侵蚀和风化的作用，地面面层出现裂纹、起壳、空鼓、碎裂、脱落现象，不但影响了地面的平整、整洁，而且随着使用，破坏区域会越来越大，使用寿命缩短，并影响到正常的使用。 三、施工工艺及措施： 1、施工工艺：涂刷封闭底漆一道；环氧砂浆二道；环氧修补层二道；涂刷环氧面漆二道。 1.1、封闭底漆一道： 严格按规定的甲、乙组份使用配比混合，加入适量的 FC900 专用稀释剂，搅拌均匀并熟化 30 分钟后，方可进行刷涂或滚涂，封闭涂层涂料的粘度很低，有利于涂料向 地坪表 面的孔 隙 中 渗 透 ，增加地坪的强 度和涂层与 地坪间 的粘接 力 。30 分钟后，方可涂装 底涂层。 1.2、环氧砂浆二道： 严格按规定的甲、乙组份使用的配比均匀配合，加入适量的耐 磨填料，FC900 专用稀释剂，搅拌均匀并熟化40 分钟后方可进行批刮，一般批刮24 小时后，才能进行底漆层的修补和打磨。如有局部不平整处，应打磨修正，明显的凹陷处应批刮修补，基本平整。 1.3、环氧修补层二道： 严格按规定的甲、乙组份使用的配比均匀配合，加入适量的耐磨填料，搅拌均匀并熟化40 分钟后，方可进行批刮或滚涂，达到要求厚度，一般批刮或滚涂 24 小时后，才能进行中涂层的修补和打磨。如有局部不平整处，应打磨修正，明显的凹陷处应批刮修补。 1.4、环氧面漆二道： 涂刷面漆二道，可采用喷涂或辊涂进行施工。 2、施工的技术和工艺要求 2.1、厚浆型工业地坪涂料的施工： a、施工人员应确保充足的设备、人力和材料，以确保针对所有独立地板区域的搅拌和后续施工过程，都能够一次性连续完成。 b、搅拌完成后立即将材料浇注到已处理好的基层上，均匀、缓慢地进行摊敷，达到要求的厚度，注意不要操作过度。搅拌好的材料必须在规定的使用时限内使用，有关使用时限，请参见产品说 明书 。 c、涂敷后，应立即使用尼 龙 钉 齿 辊对涂层材料进行辊压 ，消 除 轻微 的批刮痕 迹 ，并帮 助 释放 ...
