环氧树脂的品种

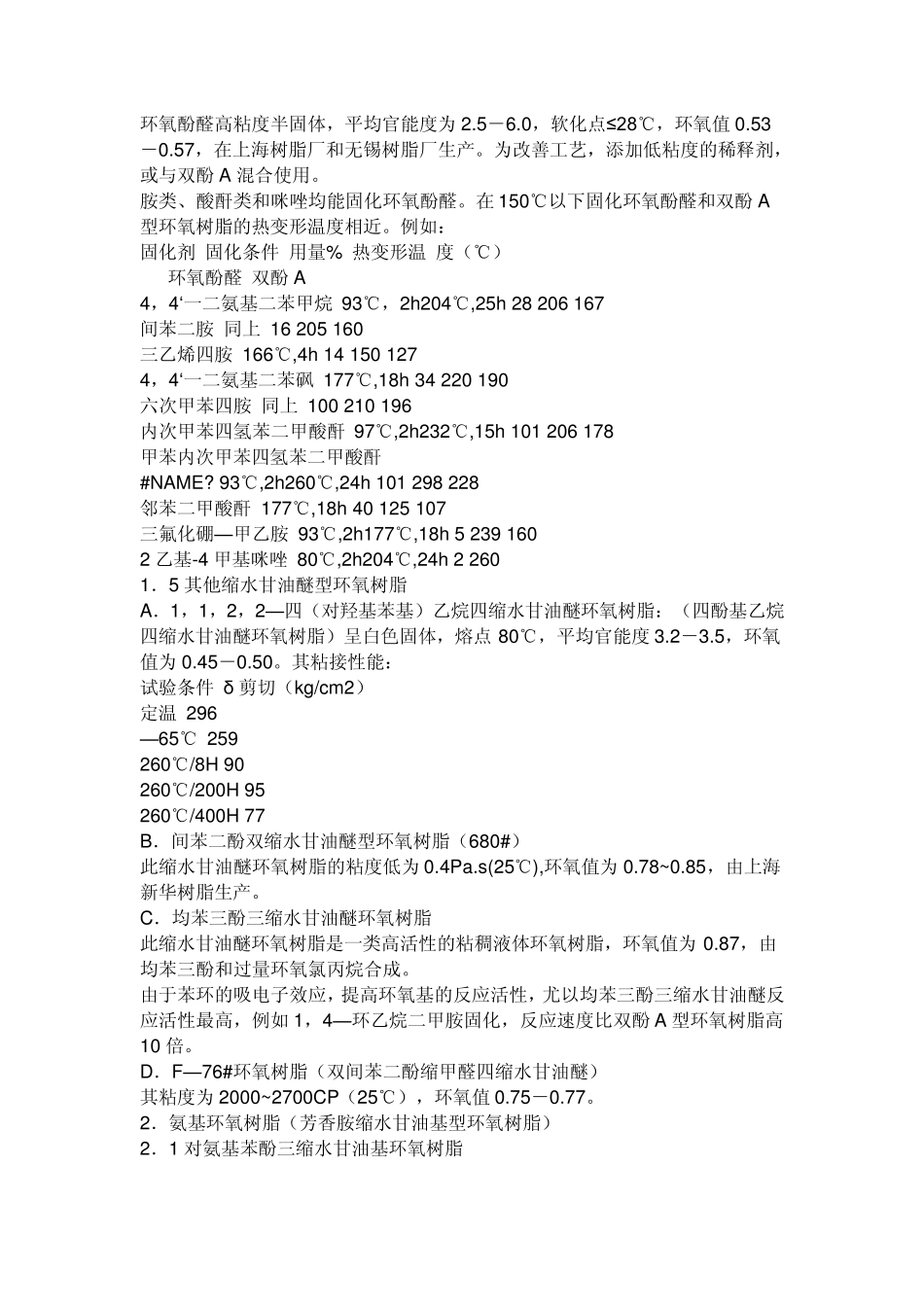

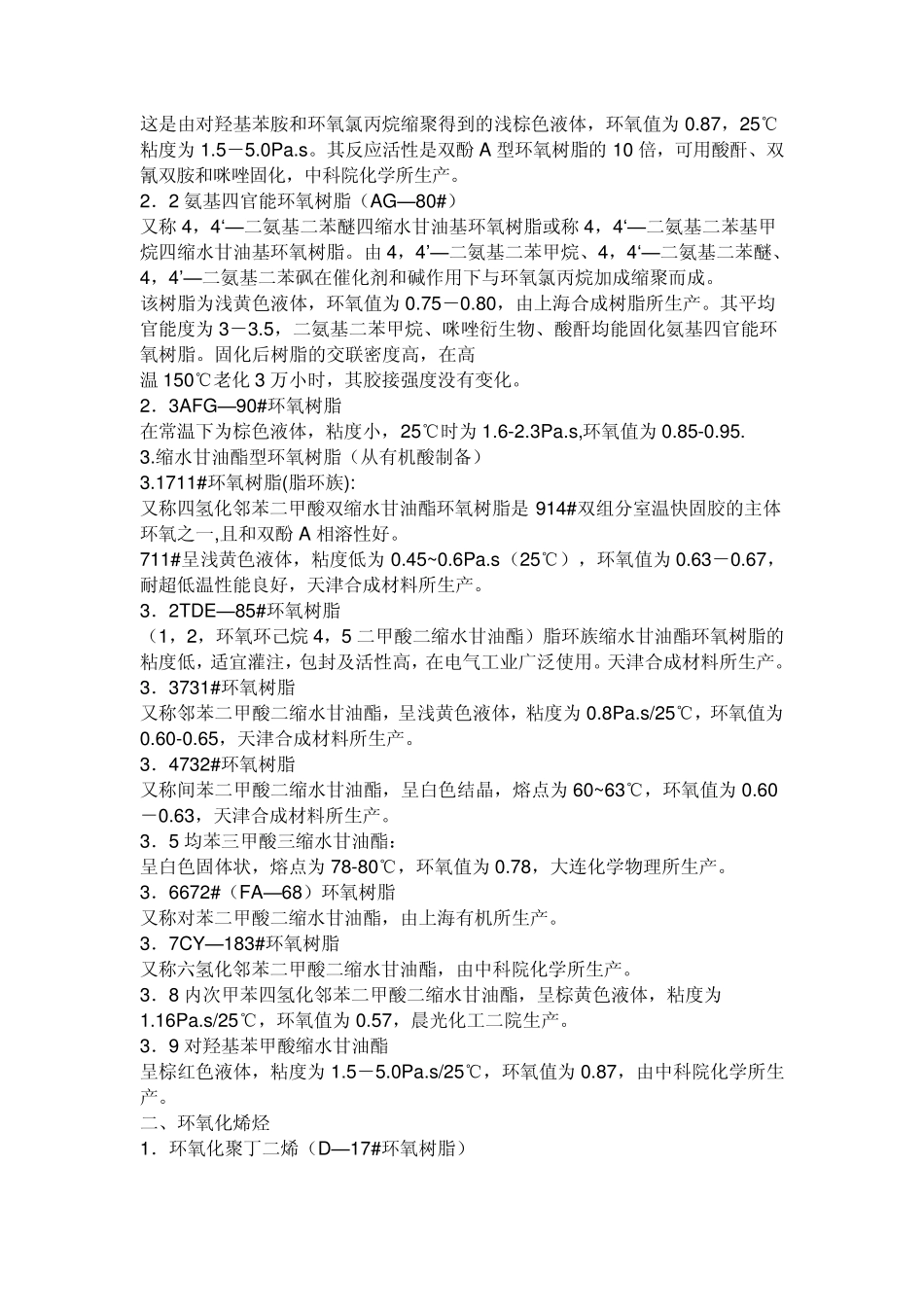

环氧树脂的品种 环氧树脂经历50 多年的研制与发展，已经开发上百种规格的品种： 一、缩水甘油基型环氧树脂: 1．缩水甘油醚型环氧树脂 1．1 双酚A 型环氧树脂： 双酚A 型环氧树脂是应用最广泛的树脂之一，占环氧树脂树脂总产量的90%。在分子结构中含有羟基和醚键，固化过程进一步生成新的—OH 和—O—，使固化物具有很高的内聚力和粘附力。因此可以对金属、陶瓷、木材、水泥和塑料进行粘接。 另外，双酚A 型环氧树脂属无毒树脂，其白鼠的最低口服致死量为LD50 为11.4g/kg。 双酚A 型环氧树脂的牌号与性质表 新牌号 原牌号 外观 粘度（Pa.s） 软化点（℃） 环氧值 E—55 616# 浅黄粘稠液体 6-8 0.55－0.56 E—51 618# 浅黄粘稠液体 10-16 0.48－0.54 E—44 6101# 黄色高粘度液体 20－40 0.41－0.47 E—42 634# 同上 21－27 0.38－0.45 E—35 637# 同上 20－35 0.30－0.40 E—31 638# 浅黄粘稠液体 40－55 0.23－0.38 E—20 601# 黄色透明固体 64－76 0.18－0.22 E—14 603# 同上 78－85 0.10－0.18 E—12 604# 同上 85－95 0.10－0.18 E—06 607# 同上 110－135 0.04－0.07 E—03 609# 同上 135－155 0.02－0.04 E—01 665# 液体 30－40 0.01－0.03 1．2 双酚S 型环氧树脂 双酚S 型环氧树脂是由双酚S 和过量环氧氯丙烷在碱性条件下缩聚得到的耐高温环氧树脂。 双酚S 为浅黄色固体，由东北石化研究所研制，全名为“4，4„—二羟基二苯双缩水甘油醚环氧树脂”，胺类、酸酐、咪唑均能固化双酚S，其固化物具有热变形温度高、热稳定性能好的特点。这是因为分子中极性强的砜基—SO2—取代双酚A 中的异丙基，提高了热稳定性；砜基改善了粘附力，增强了环氧基的开环活性。 1．3 双酚F 型环氧树脂 双酚F 型环氧树脂是由双酚F 和过量环氧氯丙烷（1：10），在四甲基氯化铵和NaOH 条件下，经醚化和闭环反应，缩聚而成的。 双酚F 型环氧树脂的粘度低，可用于碳纤维复合材料、玻纤增强塑料以及地下油井的灌封材料。 1．4 环氧化线型酚醛树脂 环氧酚醛是由低分子量酚醛树脂与环氧氯丙烷在酸催化剂下缩合而成，兼有酚醛和双酚A 型环氧树脂的优点。按线型酚醛树脂分子量和发羟基含量不同，可以合成不同分子量和官能度的环氧酚醛，如甲酚线型酚醛树脂。 环氧酚醛高粘度半固体，平均官能度为2.5－6.0，软化点≤28℃，环氧值 0.53－0.57，在上海树脂厂和无锡...
