环氧树脂胶粘剂的典型配方VIP专享

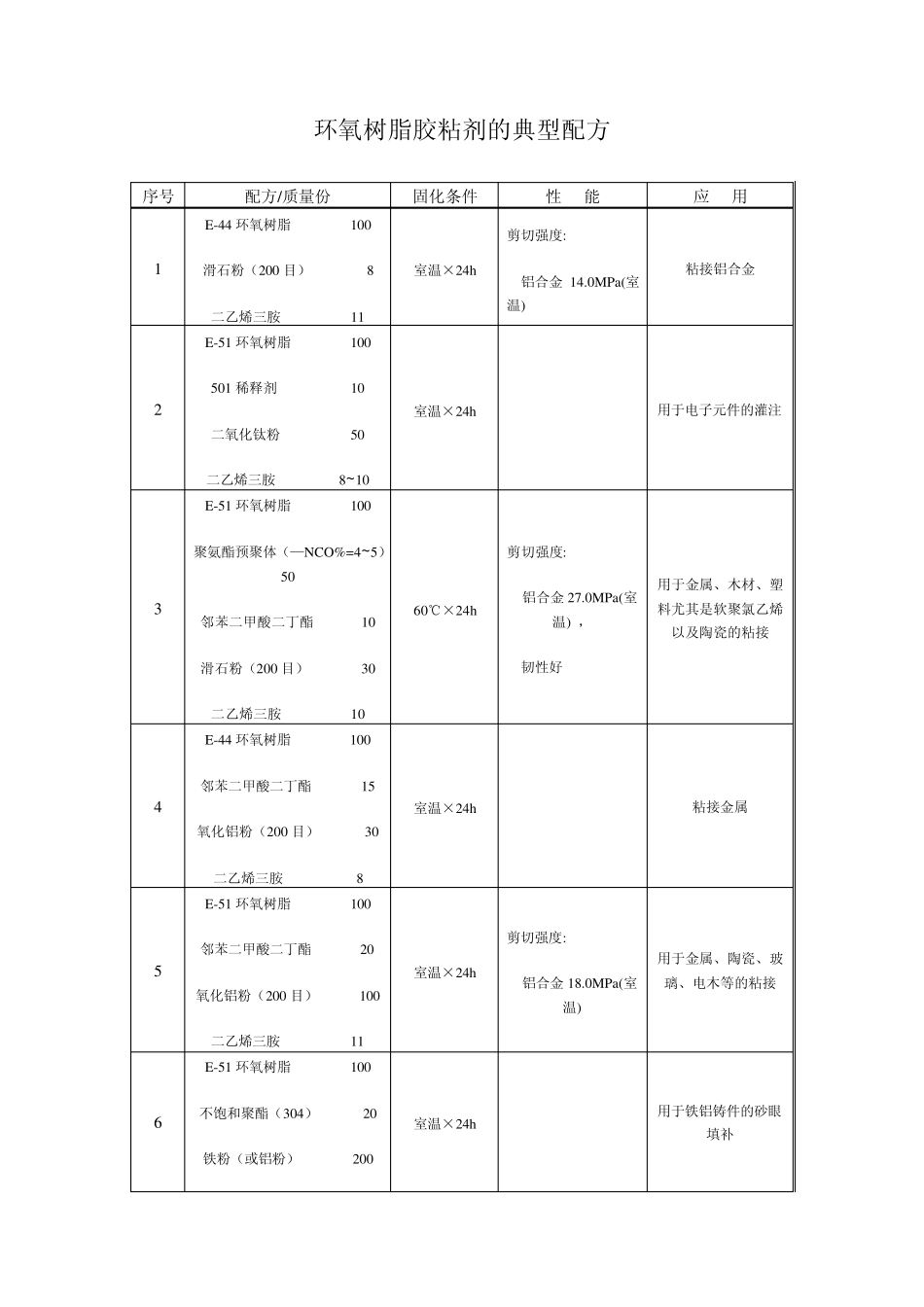

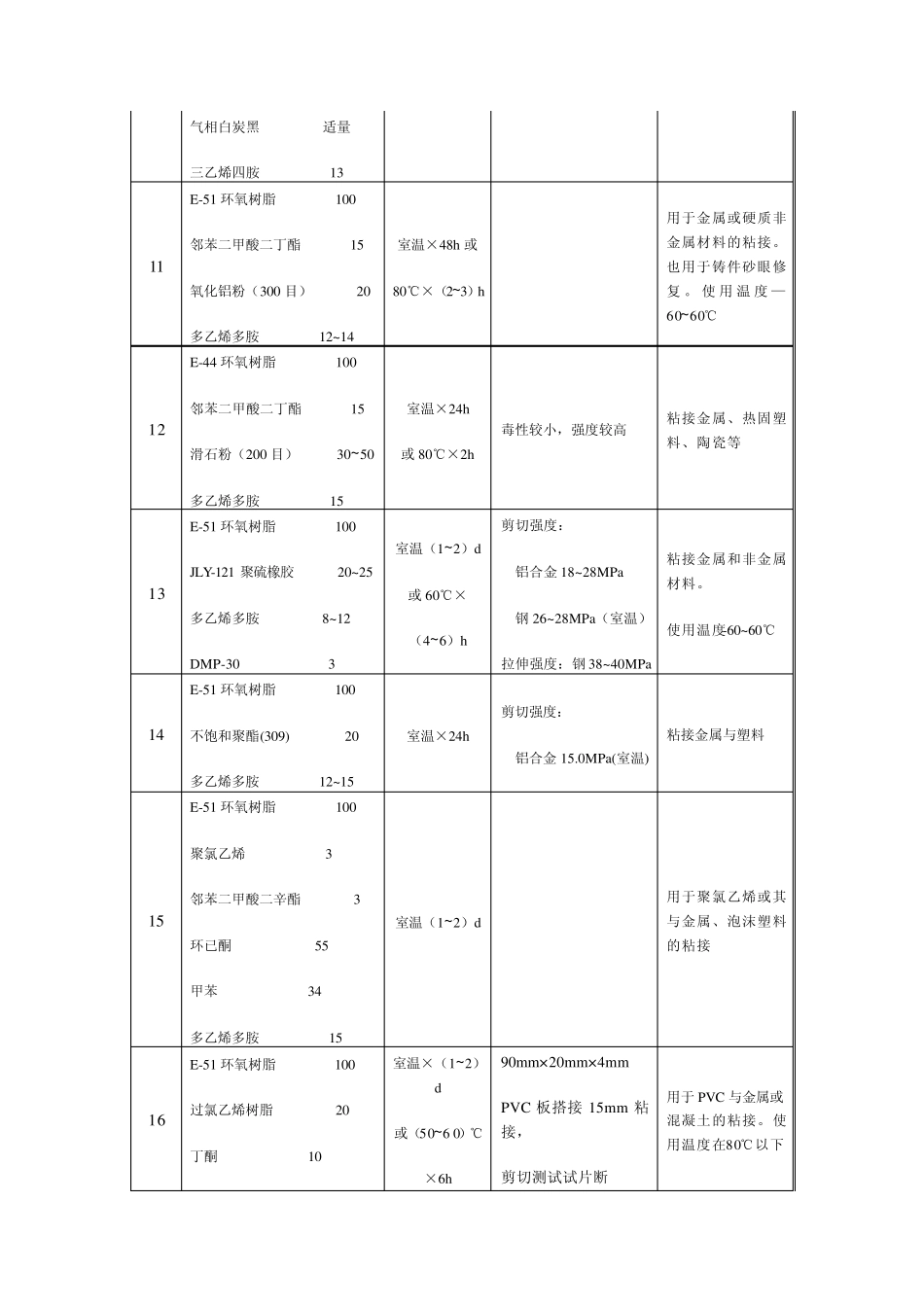

环氧树脂胶粘剂的典型配方 序号 配方/质量份 固化条件 性 能 应 用 1 E-44 环氧树脂 100 滑石粉（200 目） 8 二乙烯三胺 11 室温×24h 剪切强度: 铝合金 14.0MPa(室温) 粘接铝合金 2 E-51 环氧树脂 100 501 稀释剂 10 二氧化钛粉 50 二乙烯三胺 8~10 室温×24h 用于电子元件的灌注 3 E-51 环氧树脂 100 聚氨酯预聚体（—NCO%=4~5） 50 邻苯二甲酸二丁酯 10 滑石粉（200 目） 30 二乙烯三胺 10 60℃×24h 剪切强度: 铝合金 27.0MPa(室温) ， 韧性好 用于金属、木材、塑料尤其是软聚氯乙烯以及陶瓷的粘接 4 E-44 环氧树脂 100 邻苯二甲酸二丁酯 15 氧化铝粉（200 目） 30 二乙烯三胺 8 室温×24h 粘接金属 5 E-51 环氧树脂 100 邻苯二甲酸二丁酯 20 氧化铝粉（200 目） 100 二乙烯三胺 11 室温×24h 剪切强度: 铝合金 18.0MPa(室温) 用于金属、陶瓷、玻璃、电木等的粘接 6 E-51 环氧树脂 100 不饱和聚酯（304） 20 铁粉（或铝粉） 200 室温×24h 用于铁铝铸件的砂眼填补 二乙烯三胺 10 7 E-44 环氧树脂 100 碳酸铵 1 甲苯 5 二乙烯三胺 8 吐温-20 2 滴 室温×24h 为环氧泡沫塑料，具有良好的绝缘性，用于结构填充 8 E-44 环氧树脂 100 糠醛 30 丙酮 30 二乙烯三胺 11 水泥 6~250 砂或碎石 0~600 室温×24h 用于水泥坝的修补与灌浆 （续） 序号 配方/质量份 固化条件 性 能 应 用 9 E-44 环氧树脂 100 三乙烯四胺 8 二甲苯 50 正丁醇 50 室温×24h 用作防潮与防盐雾涂层 10 E-51 环氧树脂 100 邻苯二甲酸二丁酯 10~15 混合填料(250目) 100~130 室温×24h 或 80℃×1h 或 120℃×4h 用于陶瓷与金属的粘接，修补零件砂眼或裂纹等 气相白炭黑 适量 三乙烯四胺 13 11 E-51 环氧树脂 100 邻苯二甲酸二丁酯 15 氧化铝粉（300 目） 20 多乙烯多胺 12~14 室温×48h 或 80℃×（2~3）h 用于金属或硬质非金属材料的粘接。也用于铸件砂眼修复 。 使 用 温度 —60~60℃ 12 E-44 环氧树脂 100 邻苯二甲酸二丁酯 15 滑石粉（200 目） 30~50 多乙烯多胺 15 室温×24h 或 80℃×2h 毒性较小，强度较高 粘接金属、热固塑料、陶瓷等 13 E-51 环氧树脂 100 JLY-121 聚硫橡胶 20~25 多乙烯多胺 8~12 DMP-30 3 室温（1~2）d 或 60℃× （4~6）...
