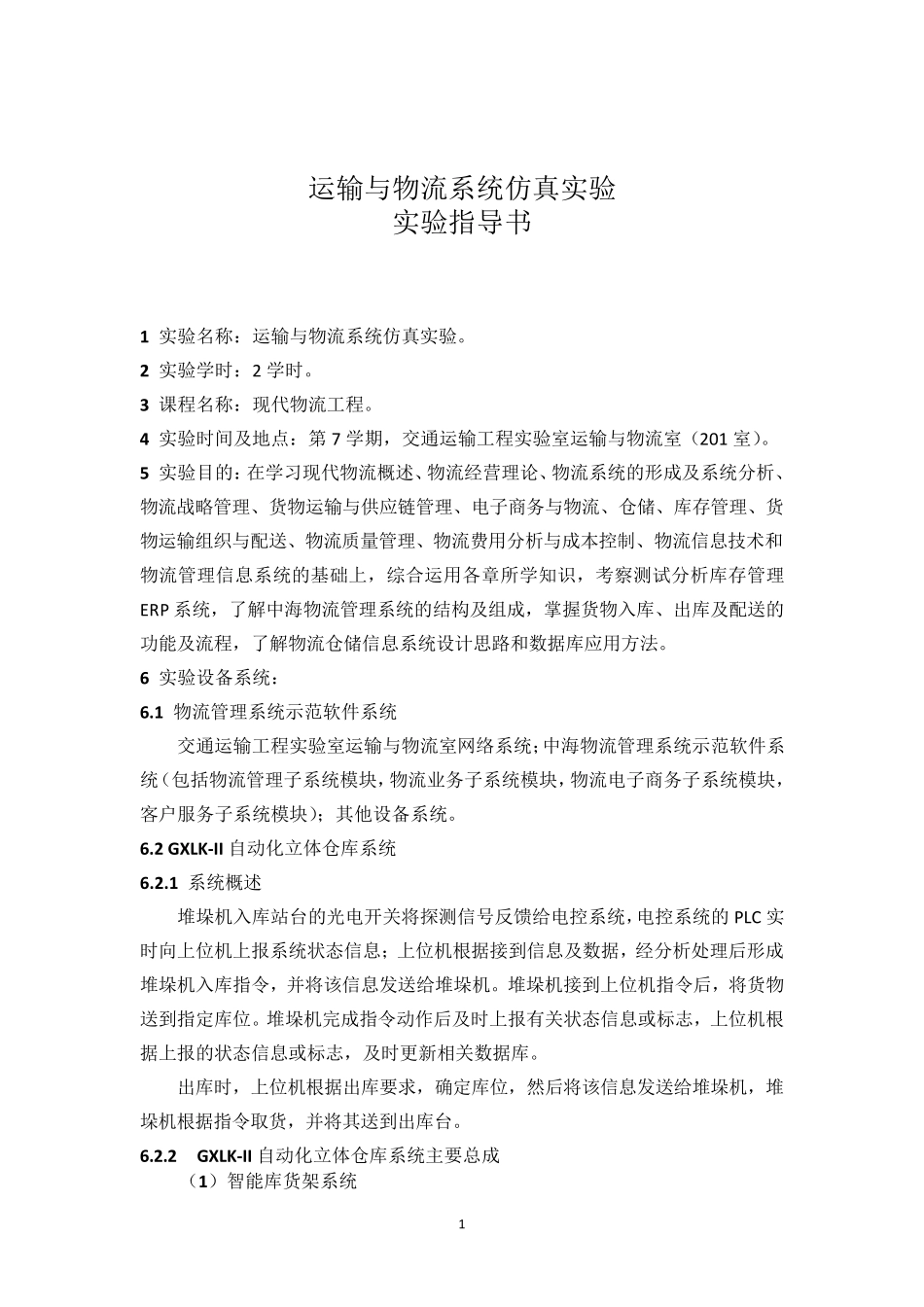

1 运输与物流系统仿真实验 实验指导书 1 实验名称：运输与物流系统仿真实验。 2 实验学时：2 学时。 3 课程名称：现代物流工程。 4 实验时间及地点：第7 学期，交通运输工程实验室运输与物流室（201 室）。 5 实验目的：在学习现代物流概述、物流经营理论、物流系统的形成及系统分析、物流战略管理、货物运输与供应链管理、电子商务与物流、仓储、库存管理、货物运输组织与配送、物流质量管理、物流费用分析与成本控制、物流信息技术和物流管理信息系统的基础上，综合运用各章所学知识，考察测试分析库存管理ERP 系统，了解中海物流管理系统的结构及组成，掌握货物入库、出库及配送的功能及流程，了解物流仓储信息系统设计思路和数据库应用方法。 6 实验设备系统： 6.1 物流管理系统示范软件系统 交通运输工程实验室运输与物流室网络系统；中海物流管理系统示范软件系统（包括物流管理子系统模块，物流业务子系统模块，物流电子商务子系统模块，客户服务子系统模块）；其他设备系统。 6.2 GXLK-II 自动化立体仓库系统 6.2.1 系统概述 堆垛机入库站台的光电开关将探测信号反馈给电控系统，电控系统的PLC 实时向上位机上报系统状态信息；上位机根据接到信息及数据，经分析处理后形成堆垛机入库指令，并将该信息发送给堆垛机。堆垛机接到上位机指令后，将货物送到指定库位。堆垛机完成指令动作后及时上报有关状态信息或标志，上位机根据上报的状态信息或标志，及时更新相关数据库。 出库时，上位机根据出库要求，确定库位，然后将该信息发送给堆垛机，堆垛机根据指令取货，并将其送到出库台。 6.2.2 GXLK-II 自动化立体仓库系统主要总成 （1）智能库货架系统 2 ①货架设计、制造、安装调试必须满足工艺要求，并符合有关标准（JB/T5323－91）。 ②货架片制造精度为：立柱两侧弯曲变形不大于 1/1000。 ③货架连接部分紧固件选用 GB8.8 级螺栓（镀锌）。 ④货架质量均按国际 GB6807-86 标准。 ⑤货架可抵抗 6 级地震载荷。 （2）堆垛机 1）堆垛机的功能及要求 堆垛机的功能及要求是根据指令将货物从入库站台按规定姿态搬运存放到指定货位，或将货物从指定货位搬运存放到出库站台。 堆垛机采用单元式直线型双柱有轨巷道堆垛机，单机最大起重量为50kg。 2）堆垛机的组成 ①电控系统：包括机载电控柜控制系统、高性能滑触线、电机变频驱动系统、信号检测及机上布线、激光测距及光通信系统等几个部份。...
