现代电器控制与PLC应用技术第2章课后答案王永华

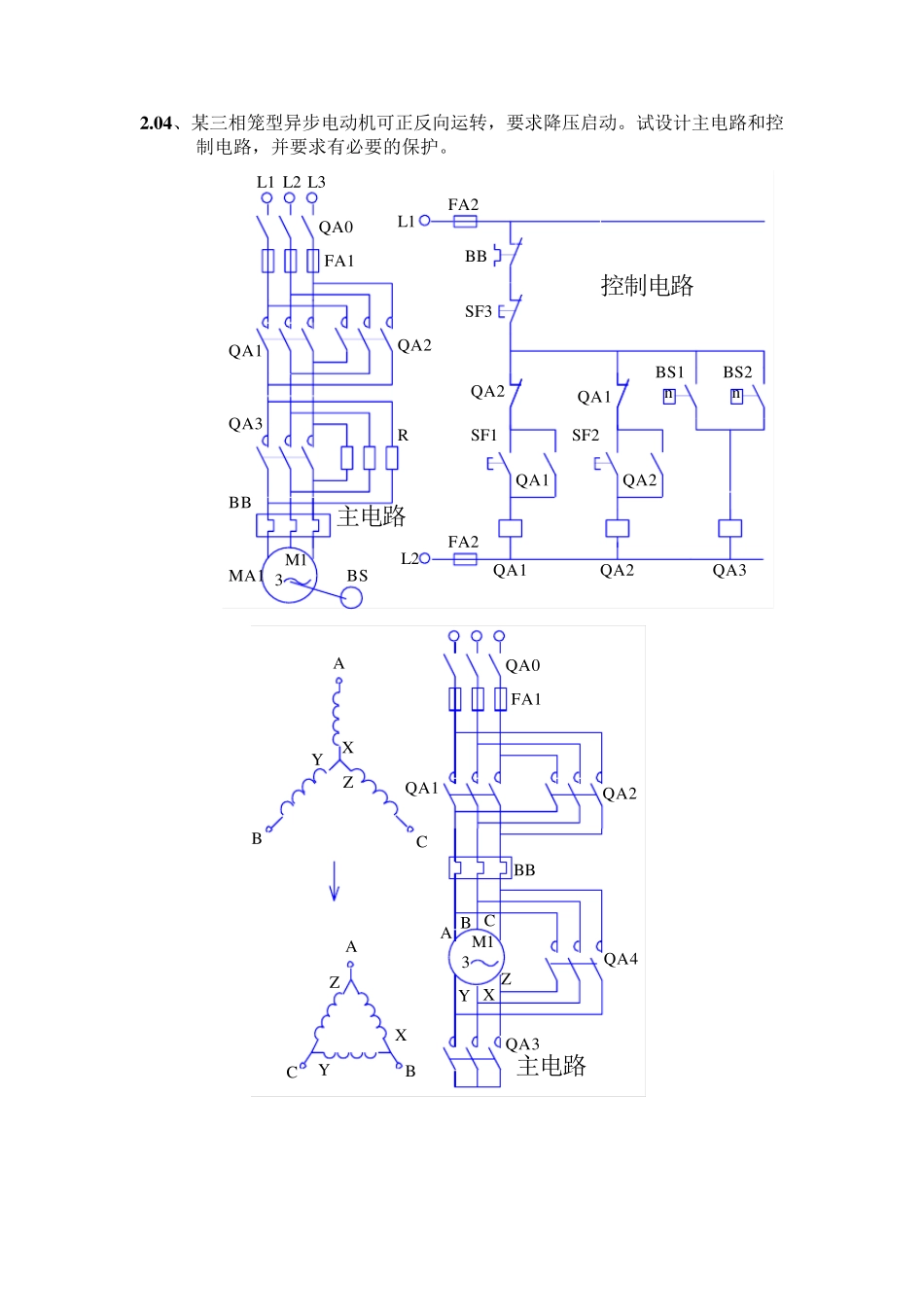

第2 章《电气控制线路基础》 思考题与练习题 2 .0 1 、三相笼型异步电动机在什么条件下可直接启动? 试设计带有短路、过载、失压保护的 三相笼型异步电动机直接启动的主电路和控制电路，对所设计的电路进行简要说明，并指 出哪些元器件在电路中完成了哪些保护功能? 答：三相笼型异步电动机在小于 10KW 的条件下可直接启动。 题2 .0 1 、单向全压启动控制线路 2 .0 2 、某三相笼型异步电动机单向运转，要求采用自耦变压器降压启动。试设计主电路和控 制电路，并要求有必要的保护措施。 2 .0 2 、自耦变压器降压启动控制线路 2 .0 3 、某三相笼型异步电动机单向运转，要求启动电流不能过大，制动时要快速停车。试设计主电路和控制电路，并要求有必要的保护。 L1L2FA2QA1SF2BBQA2QA3BSSF1QA1QA1QA3nQA3FA1控制电路L13M1L2 L3FA0QA0QA3BB1QA1QA2RBS主电路MA 2 .0 4 、某三相笼型异步电动机可正反向运转，要求降压启动。试设计主电路和控制电路，并要求有必要的保护。 L1L2FA2QA1SF3BBQA3BS1SF1QA1nQA2FA2控制电路L13M1L2 L3FA1QA0QA2BBQA1QA3RBS主电路MA1QA2BS2nSF2QA2QA1 3M1FA1QA0BBQA1QA4主电路QA3ACBXZYACBXZYACBXZYQA2 L1L2FA2QA1QA1BBQA3QA4KFQA4QA3QA2QA2QA4FA2控制电路SF3KFKFSF2SF1QA2QA1QA1QA2 2 .0 5、星形-三角形降压启动方法有什么特点并说明其适用场合? 答：正常运行时定子绕组接成三角形的笼型异步电动机，可采用星形-三角形降压启动方式 来限制启动电流。 星形-三角形降压启动的特点： 1、启动时将电动机定子绕组接成星形，当转速接近额定转速时，定子绕组改接成三角形，使电动机在额定电压下正常运转。 2、启动时将电动机定子绕组接成星形，加到电动机的每相绕组上的电压为额定值的31。 3、星形启动电流降为原来三角形接法直接启动时的 1/3，启动电流约为电动机额定电流的 2 倍左右，从而减小了启动电流对电网的影响。 4、启动转矩也相应下降为原来三角形直接启动时的 1/3，转矩特性差。 星形-三角形降压启动线路适用于电动机空载或轻载启动的场合。 2 .0 6 、软启动器的启动和停车控制方式一般有哪些? 与其他的启动方式相比有什么优点? 答：(1)、斜坡升压启动方式(2)、转矩控制及启动电流限制启动方式 软启动装置采用电子启动方法，其主要特点是：具有软启动和软停车功能，启动电流、启动转矩可调节，另外还具有电动机过载保护等功能。 2 .0 7 、三相笼型异步电动...
